ACCESSORY ZONE FIRE DETECTOR-RIGHT

DMC:V2500-A1-26-12-15-05A-941A-D|Issue No:002.00|Issue Date:2018-11-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
05
000B26121505ACCESSORY ZONE FIRE DETECTOR - RIGHTaa
100100740-5281-501• BRACKET - ASSEMBLY OF
51563
aa1
103103740-5923-501• PACKING, PIECE
51563
aa1
104104NAS7204U6• BOLT, CSK
80205
aa2
120120740-5283-503• BRACKET
51563
aa1
120120A740-5283-505• BRACKET
51563
aa1
124124AS21408• BOLT - .190 DIA X .500
U1653
aa2
124124AAS21408• BOLT - .190 DIA X .500
U1653
ALT MS9556-06
aa2
-124124BMS9556-06• BOLT
96906
ALT AS21408
aaREF
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

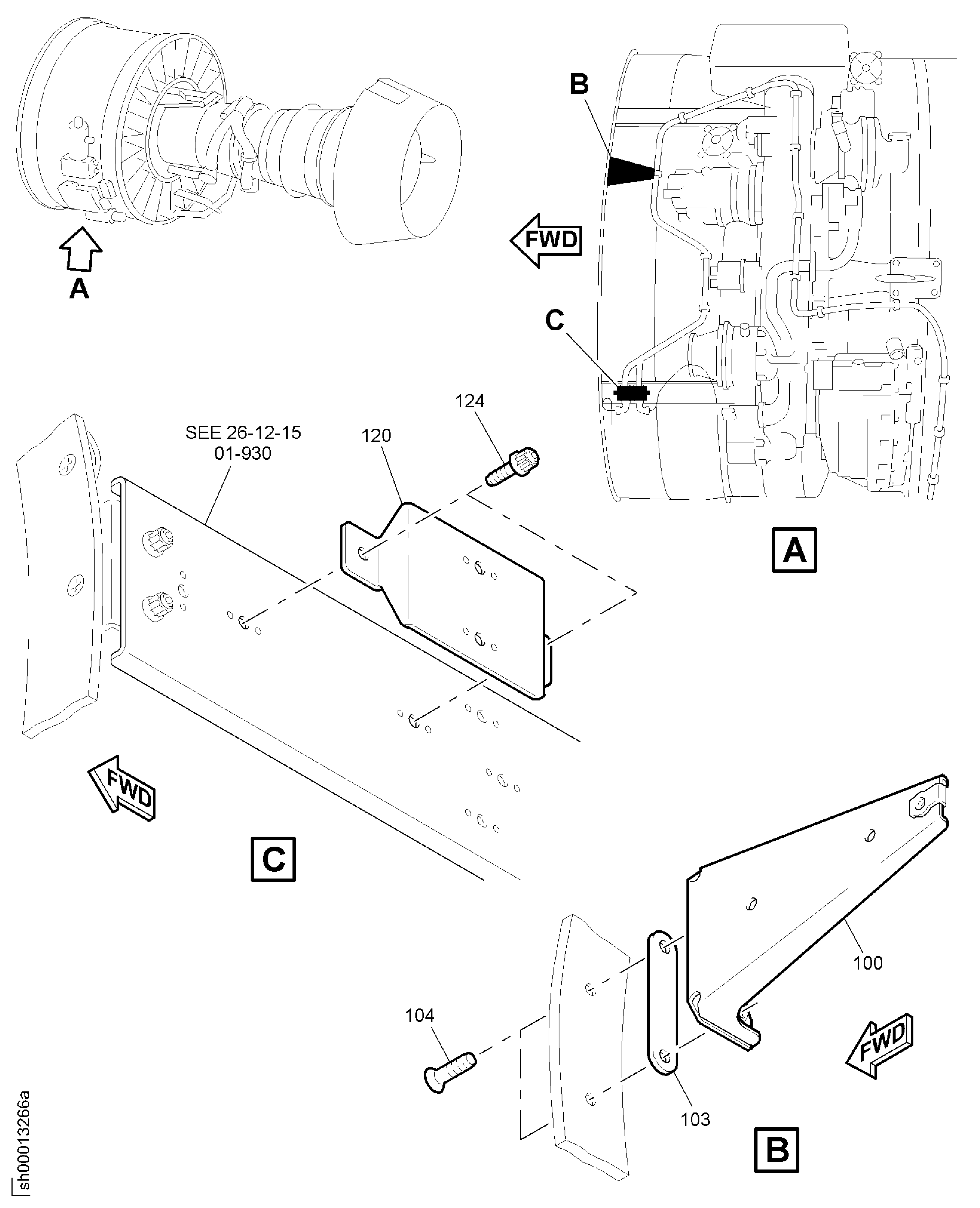

Figure: ACCESSORY ZONE FIRE DETECTOR-RIGHT

FAN CASE INSTL FIRE DETECTOR

Change Type:

Removed Incorrect SB Reference And Corrected Applicability.

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:80205
Enterprise Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
BU Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:740-5281-501
Part Name:BRACKET - ASSY
Manufacturer Code:51563
Part Number:740-5283-503
Part Name:BRACKET
Manufacturer Code:51563
Part Number:740-5283-505
Part Name:BRACKET
Manufacturer Code:51563
Part Number:740-5923-501
Part Name:PACKING
Manufacturer Code:51563
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:NAS7204U6
Part Name:BOLT - CSK
Manufacturer Code:80205
