HYDRAULIC POWER-HYDRAULIC PRESSURE SWITCH

DMC:V2500-A1-29-11-17-01A-941A-D|Issue No:002.00|Issue Date:2018-11-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B29111701HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCH, PRE SBN29-0004aa
000SBN0004-01HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCH, PRE SBN29-0263ab
000SBN0263-01HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCH, PRE SBN29-0262ac
000SBN0262-01HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCH, PRE SBN70-0901ad
000SBN0901-01HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCH, PRE SBE70-0904ae
000SBE0904-01HYDRAULIC POWER - HYDRAULIC PRESSURE SWITCHaf
01001050-1-3100-00• SWITCH - LP WARNING
D2638
PRE SBN70-0901
aa-af1
010010A450-1-3100-00• SWITCH - LPT WARNING
D2638
POST SBN70-0901
aa-af1
015015100-910-2397• PACKING
51563
aa-af1
020020AS21409• BOLT - 0.190 DIA X 0.562
U1653
PRE SBN29-0004
aa2
020020AAS21411• BOLT, .190 DIA X .688
U1653
POST SBN29-0004
aa-af2
025025740-5285-501• SPACER
51563
POST SBN29-0004
ab-af1
027027745-5022-501• WASHER - TAB
51563
POST SBN29-0262
PRE SBE70-0904
ad-af2
027027A745-5022-503• WASHER - TAB
51563
POST SBE70-0904
ad-af2
030030740-5777-501• ADAPTER - LP SWITCH MOUNT
51563
aa-af1
035035AS62414• CLIP - 22.22 MM (0.875)
U1653
POST SBN29-0263
ac-af1
040040AS21409• BOLT - 0.190 DIA X 0.562
U1653
POST SBN29-0263
ac-af1
040040AAS21409• BOLT - 0.190 DIA X 0.562
U1653
ALT MS9556-07
ac-af1
-040040BMS9556-07• BOLT - MACHINE, DOUBLE HEXAGON, EXTERNAL WASHER HEAD, 0.190 - 32 X 0.562
96906
ALT AS21409
afREF
045045AS41104• NUT - 0.19 DIA
U1653
POST SBN29-0263
ac-af1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

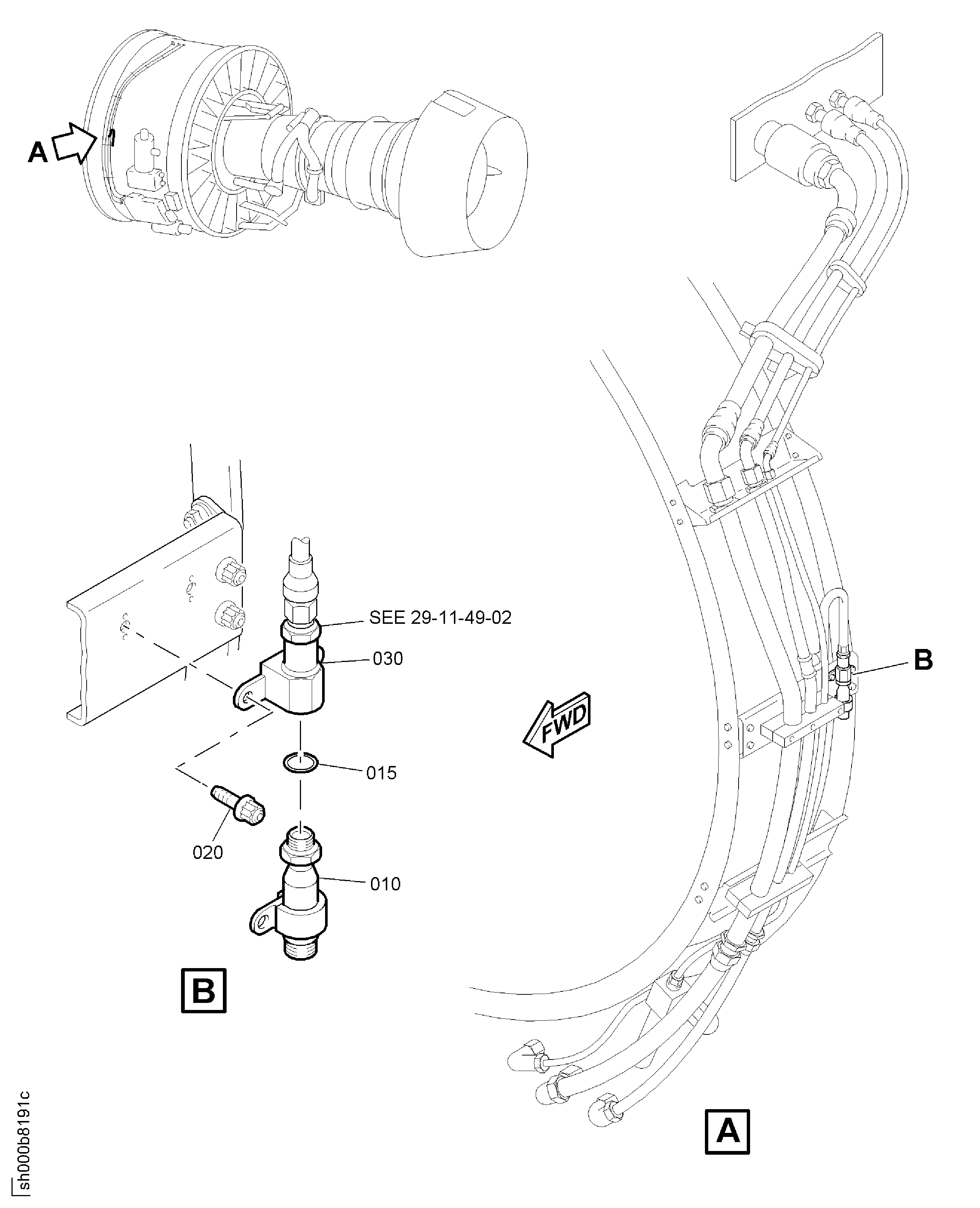

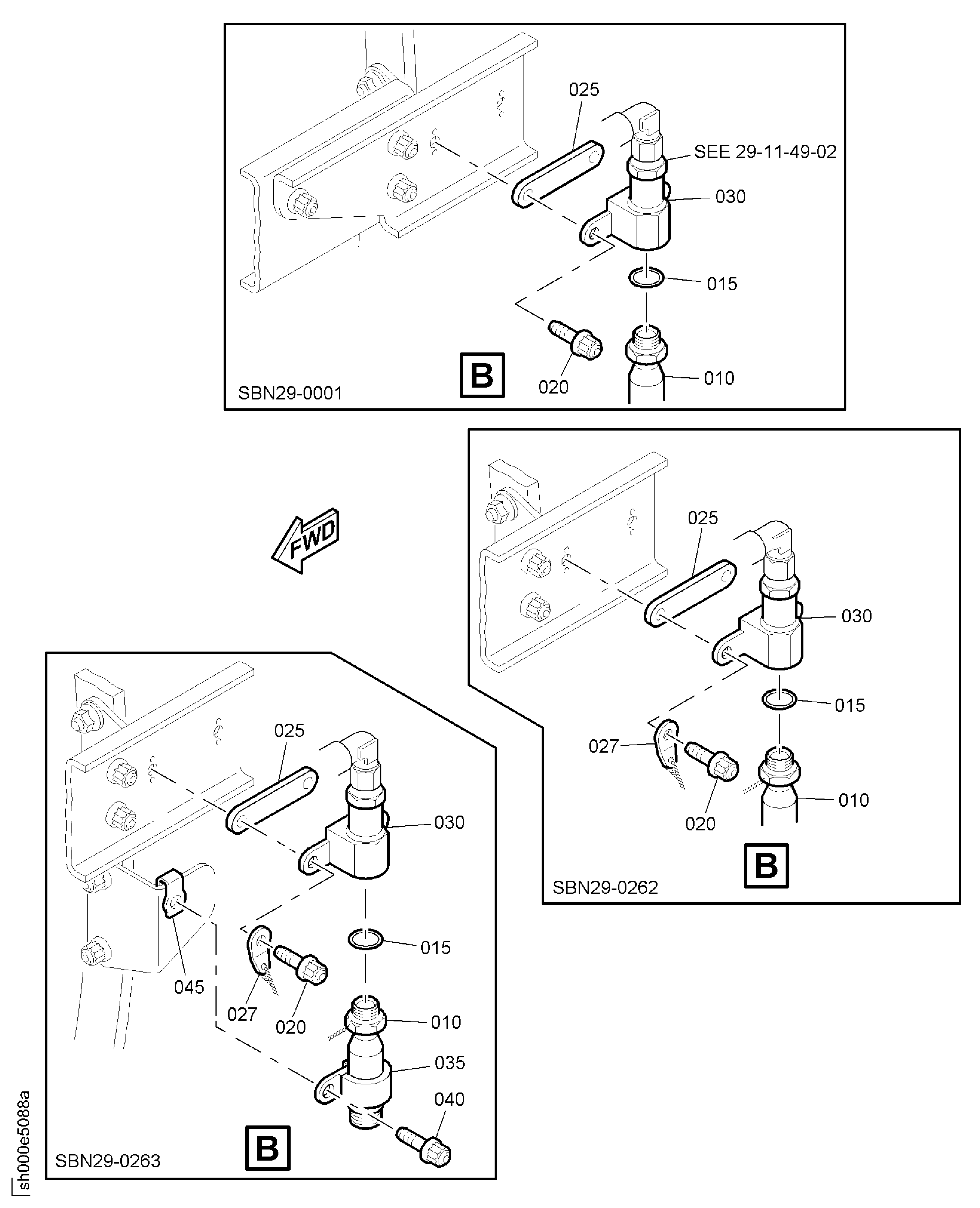

Figure: HYDRAULIC POWER-HYDRAULIC PRESSURE SWITCH

SWITCH LP HYDRAULIC

SWITCH LP HYDRAULIC

Change Type:

Removed Incorrect SB Reference And Corrected Applicability.

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:D2638
Enterprise Name:Default Enterprise Name
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:100-910-2397
Part Name:PACKING
Manufacturer Code:51563
Part Number:450-1-3100-00
Part Name:SWITCH - LPT WARNING
Manufacturer Code:D2638
Part Number:50-1-3100-00
Part Name:SWITCH - LP WARNING
Manufacturer Code:D2638
Part Number:740-5285-501
Part Name:SPACER
Manufacturer Code:51563
Part Number:740-5777-501
Part Name:ADAPTER - LP SWITCH MOUNT
Manufacturer Code:51563
Part Number:745-5022-501
Part Name:WASHER - TAB
Manufacturer Code:51563
Part Number:745-5022-503
Part Name:WASHER - TAB
Manufacturer Code:51563
Part Number:AS21409
Part Name:BOLT - 0.190 DIA X 0.562
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-07BOLT - MACHINE, DOUBLE HEXAGON, EXTERNAL WASHER HEAD, 0.190 - 32 X 0.56296906
Part Number:AS21411
Part Name:BOLT - 0.19 DIA X 0.688
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-09BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.68896906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:AS62414
Part Name:CLIP - 22.22 MM (0.875)
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:MS9556-07
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTERNAL WASHER HEAD, 0.190 - 32 X 0.562
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21409BOLT - 0.190 DIA X 0.562U1653
Part Number:MS9556-09
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.688
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21411BOLT - 0.19 DIA X 0.688U1653
