PNEUMATIC-TUBES-HP BLEED CONTROL AIR

DMC:V2500-A1-36-11-47-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B36114702PNEUMATIC-TUBES-HP BLEED CONTROL AIR, PRE SBE73-0061aa
000SBE0061-01PNEUMATIC-TUBES-HP BLEED CONTROL AIR, PRE SBE79-0087ab
000SBE0087-01PNEUMATIC-TUBES-HP BLEED CONTROL AIRac
1001006A2140• TUBE - A/O-AIR
PRE SBE79-0087
aa-ab1
128128400WSS4• CLIP
83930
PRE SBE79-0087
aa-ab1
136136400WSS4• CLIP
83930
PRE SBE73-0061
aa1
136136AAS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE73-0061
PRE SBE79-0087
aa-ab1
200200AS15777• • WIRE - THRUST
U1653
PRE SBE79-0087
aa-ab1
200200AAS15777• • WIRE - THRUST,(VRS6401)
U1653
POST SBE70-0222
*****1
200200BAS15777• • WIRE - THRUST,(VRS6400)
U1653
POST SBE70-0268
*****1
201201AS15701• • NUT - TUBE COUPLING
U1653
PRE SBE79-0087
aa-ab1
201201AAS15701• • NUT - TUBE COUPLING,(VRS6401)
U1653
POST SBE70-0222
*****1
201201BAS15701• • NUT - TUBE COUPLING,(VRS6400)
U1653
POST SBE70-0268
*****1
202202AS15768• • FERRULE - ASSY
U1653
PRE SBE79-0087
aa-ab1
202202AAS15768• • FERRULE - ASSY WELDING,(VRS6400)
U1653
POST SBE70-0268
*****1
214214LK39602• • CLIP
PRE SBE79-0087
aa-ab1
214214ALK39602• • CLIP - ,(VRS6402)
POST SBE70-0268
*****1
242242AS15802• • ADAPTOR
U1653
PRE SBE79-0087
aa-ab1
242242AAS15802• • ADAPTOR - STRAIGHT TUBE,(VRS6400)
U1653
POST SBE70-0268
*****1
5005006A2138• TUBE - A/O-AIR
PRE SBE79-0087
aa-ab1
500500A6A6225• TUBE - A/O AIR-DISCON TO DISCON
POST SBE79-0087
ac1
528528400WSS4• CLIP
83930
PRE SBE73-0061
aa1
528528AAS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE73-0061
PRE SBE79-0087
aa-ab1
536536400WSS4• CLIP
83930
aa-ac1
544544400WSS4• CLIP
83930
aa-ac1
552552400WSS4• CLIP
83930
aa-ac1
560560AS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE79-0087
ac1
568568AS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE79-0087
ac1
600600AS15777• • WIRE - THRUST
U1653
PRE SBE79-0087
aa-ab2
600600AAS15777• • WIRE - THRUST,(VRS6401)
U1653
POST SBE70-0222
*****1
600600BAS15777• • WIRE - THRUST,(VRS6400)
U1653
POST SBE70-0268
*****1
600600CAS15777• • WIRE - THRUST
U1653
POST SBE79-0087
ac1
601601AS15701• • NUT - TUBE COUPLING
U1653
PRE SBE79-0087
aa-ab2
601601AAS15701• • NUT - TUBE COUPLING,(VRS6401)
U1653
POST SBE70-0222
*****1
601601BAS15701• • NUT - TUBE COUPLING,(VRS6400)
U1653
POST SBE70-0268
*****1
601601CAS15701• • NUT - TUBE COUPLING
U1653
POST SBE79-0087
ac1
602602AS15768• • FERRULE - ASSY
U1653
PRE SBE79-0087
aa-ab2
602602AAS15768• • FERRULE - ASSY WELDING,(VRS6400)
U1653
POST SBE70-0268
*****1
602602BAS15768• • FERRULE - ASSY
U1653
POST SBE79-0087
ac1
640640AS15777• • WIRE - THRUST
U1653
POST SBE79-0087
ac1
641641AS15701• • NUT - TUBE COUPLING
U1653
POST SBE79-0087
ac1
642642AS15768• • FERRULE - ASSY
U1653
POST SBE79-0087
ac1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

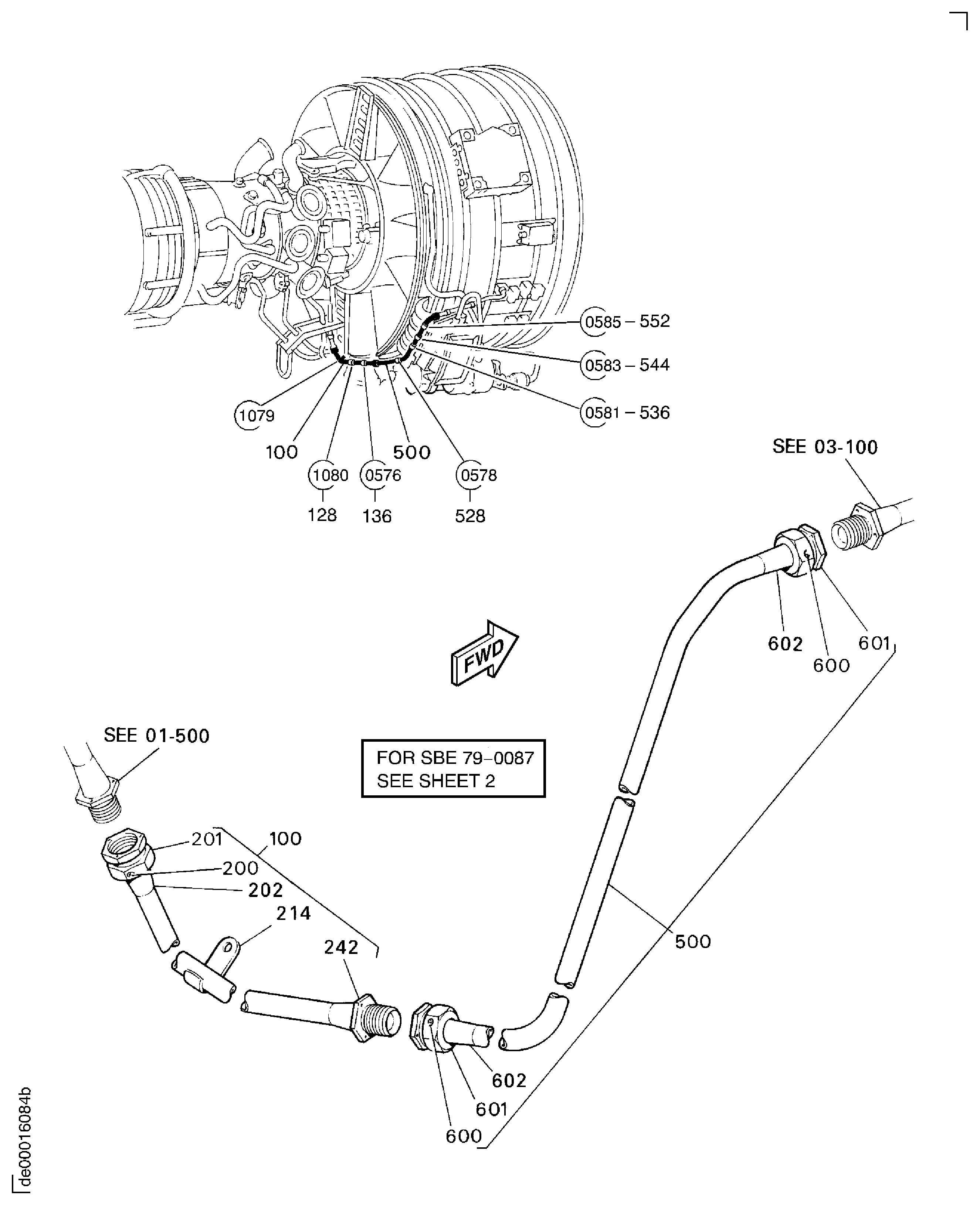

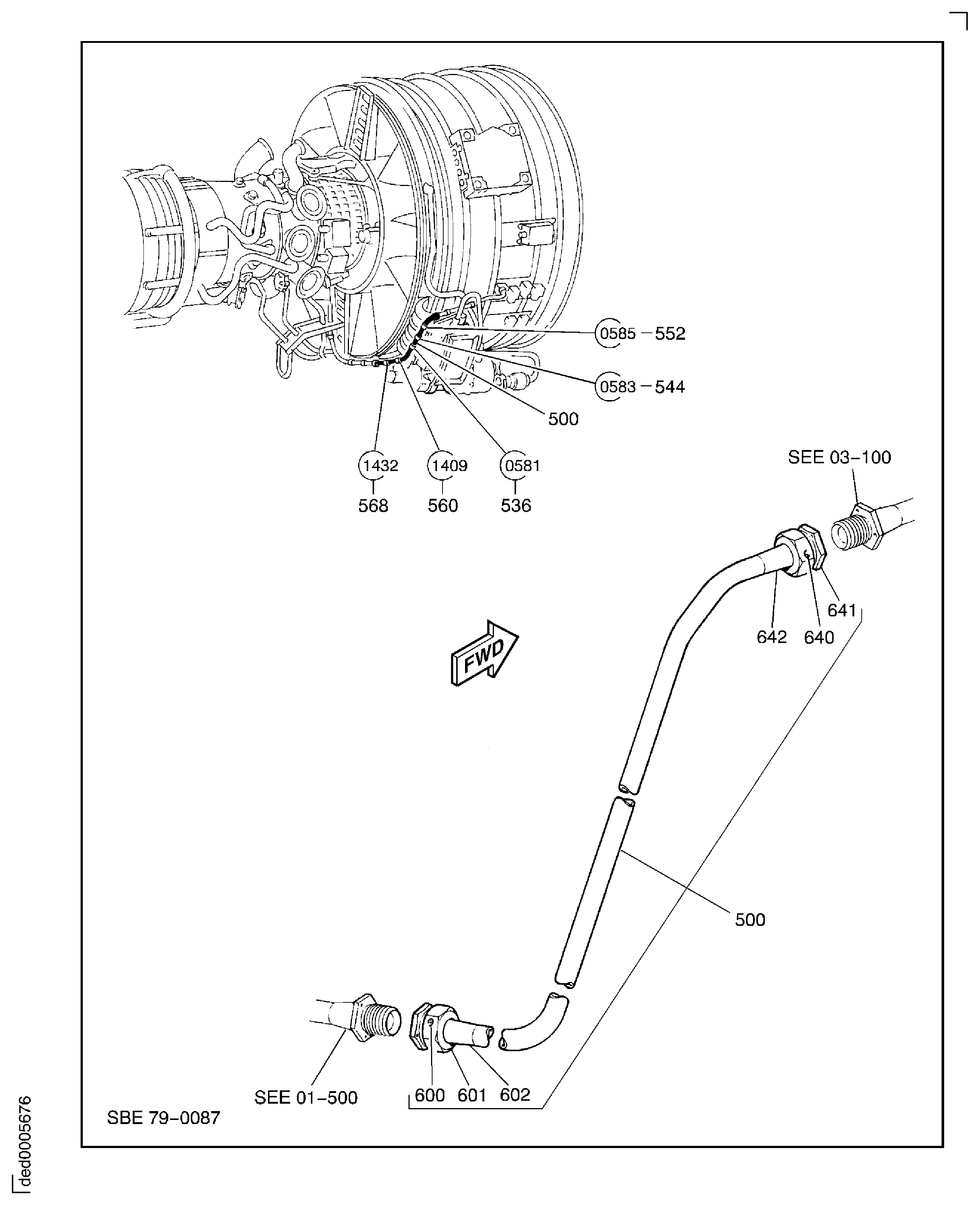

Figure: PNEUMATIC-TUBES-HP BLEED CONTROL AIR

PNEUMATIC TUBES HP BLEED

PNEUMATIC TUBES HP BLEED

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS4
Part Name:CLIP
Manufacturer Code:83930
Optional Parts
Part NumberPart NameManufacturer
AS62404CLIP - 6.35 MM (0.250)U1653
Part Number:6A2138
Part Name:TUBE - AIR, 10TH STAGE BLEED VALVE OVERRIDE, DISCONNECT 2, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2140
Part Name:TUBE - AIR, 10TH STAGE BLEED VALVE OVERRIDE, DISCONNECT 1, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A6225
Part Name:TUBE - AIR, DISCON TO DISCON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS15701
Part Name:NUT - TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15768
Part Name:FERRULE - ASSEMBLY
Manufacturer Code:U1653
Part Number:AS15777
Part Name:WIRE - THRUST
Manufacturer Code:U1653
Part Number:AS15802
Part Name:ADAPTOR, STRAIGHT TUBE
Manufacturer Code:U1653
Part Number:AS62404
Part Name:CLIP - 6.35 MM (0.250)
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
400WSS4CLIP83930
Part Number:LK39602
Part Name:CLIP
Manufacturer Code:0AM53
