POWER PLANT-RIGHT FAN COWL

DMC:V2500-A1-71-13-16-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B71131602POWER PLANT-RIGHT FAN COWL, PRE SBN70-0148aa
000SBN0148-01POWER PLANT-RIGHT FAN COWL, PRE SBN71-0235ab
000SBN0235-01POWER PLANT-RIGHT FAN COWL, PRE SBN71-0260ac
000SBN0260-01POWER PLANT-RIGHT FAN COWL, PRE SBN70-0747ad
000SBN0747-01POWER PLANT-RIGHT FAN COWL, PRE SBN70-0750ae
000SBN0750-01POWER PLANT-RIGHT FAN COWLaf
010010740-3199-001• DECAL - HOIST POINT
51563
POST SBN70-0148
PRE SBN70-0747
ab-ad2
011011740-3199-101W• DECAL - HOIST POINT
51563
POST SBN70-0747
ae-af2
012012740-3199-101B• DECAL - HOIST POINT
51563
POST SBN70-0747
ae-af2
013013740-3199-101G• DECAL - HOIST POINT
51563
POST SBN70-0750
af2
020020740-3199-011• DECAL - STARTER VALVE
51563
POST SBN70-0148
PRE SBN70-0747
ab-ad1
021021740-3199-107W• DECAL - STARTER VALVE
51563
POST SBN70-0747
ae-af1
022022740-3199-107B• DECAL - STARTER VALVE
51563
POST SBN70-0747
ae-af1
023023740-3199-107G• DECAL - STARTER VALVE
51563
POST SBN70-0750
af1
030030740-3199-023• DECAL - NO HANDHOLD
51563
POST SBN70-0148
PRE SBN70-0747
ab-ad2
031031740-3199-117W• DECAL - NO HANDHOLD
51563
POST SBN70-0747
ae-af2
032032740-3199-117B• DECAL - NO HANDHOLD
51563
POST SBN70-0747
ae-af2
033033740-3199-117G• DECAL - NO HANDHOLD
51563
POST SBN70-0750
af2
040040740-3199-029• DECAL - FCD LATCH CAUTION
51563
POST SBN71-0235
PRE SBN70-0747
ac-ad1
041041740-3199-123W• DECAL - FCD LATCH CAUTION
51563
POST SBN70-0747
ae-af1
042042740-3199-123B• DECAL - FCD LATCH CAUTION
51563
POST SBN70-0747
ae-af1
043043740-3199-123G• DECAL - FCD LATCH CAUTION
51563
POST SBN70-0750
af1
050050740-3199-031• DECAL - HOIST POINT
51563
POST SBN71-0260
PRE SBN70-0747
ad2
051051740-3199-127W• DECAL - HOIST POINT (ESP)
51563
POST SBN70-0747
ae-af2
052052740-3199-127B• DECAL - HOIST POINT (ESP)
51563
POST SBN70-0747
ae-af2
060060740-3199-039• DECAL - STARTER VALVE
51563
POST SBN71-0260
PRE SBN70-0747
ad1
061061740-3199-141W• DECAL - STARTER VALVE ESP
51563
POST SBN70-0747
ae-af1
062062740-3199-141B• DECAL - STARTER VALVE ESP
51563
POST SBN70-0747
ae-af1
070070740-3199-049• DECAL - NO HANDHOLD
51563
POST SBN71-0260
PRE SBN70-0747
ad2
071071740-3199-133W• DECAL - NO HANDHOLD ESP
51563
POST SBN70-0747
ae-af2
072072740-3199-133B• DECAL - NO HANDHOLD ESP
51563
POST SBN70-0747
ae-af2
080080740-3199-055• DECAL - FCD LATCH
51563
POST SBN71-0260
PRE SBN70-0747
ad1
081081740-3199-143W• DECAL - FCD LATCH ESP
51563
POST SBN70-0747
ae-af1
082082740-3199-143B• DECAL - FCD LATCH ESP
51563
POST SBN70-0747
ae-af1
090090740-3199-057• DECAL - STARTER VALVE (LAN)
51563
POST SBN71-0260
PRE SBN70-0747
ad1
091091740-3199-145W• DECAL - STARTER VALVE
51563
POST SBN70-0747
ae-af1
092092740-3199-145B• DECAL - STARTER VALVE
51563
POST SBN70-0747
ae-af1
100100740-3199-059• DECAL - LATCH CAUTION (LAN)
51563
POST SBN71-0260
PRE SBN70-0747
ad1
101101740-3199-147W• DECAL - FCD LATCH ESP
51563
POST SBN70-0747
ae-af1
102102740-3199-147B• DECAL - FCD LATCH ESP
51563
POST SBN70-0747
ae-af1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

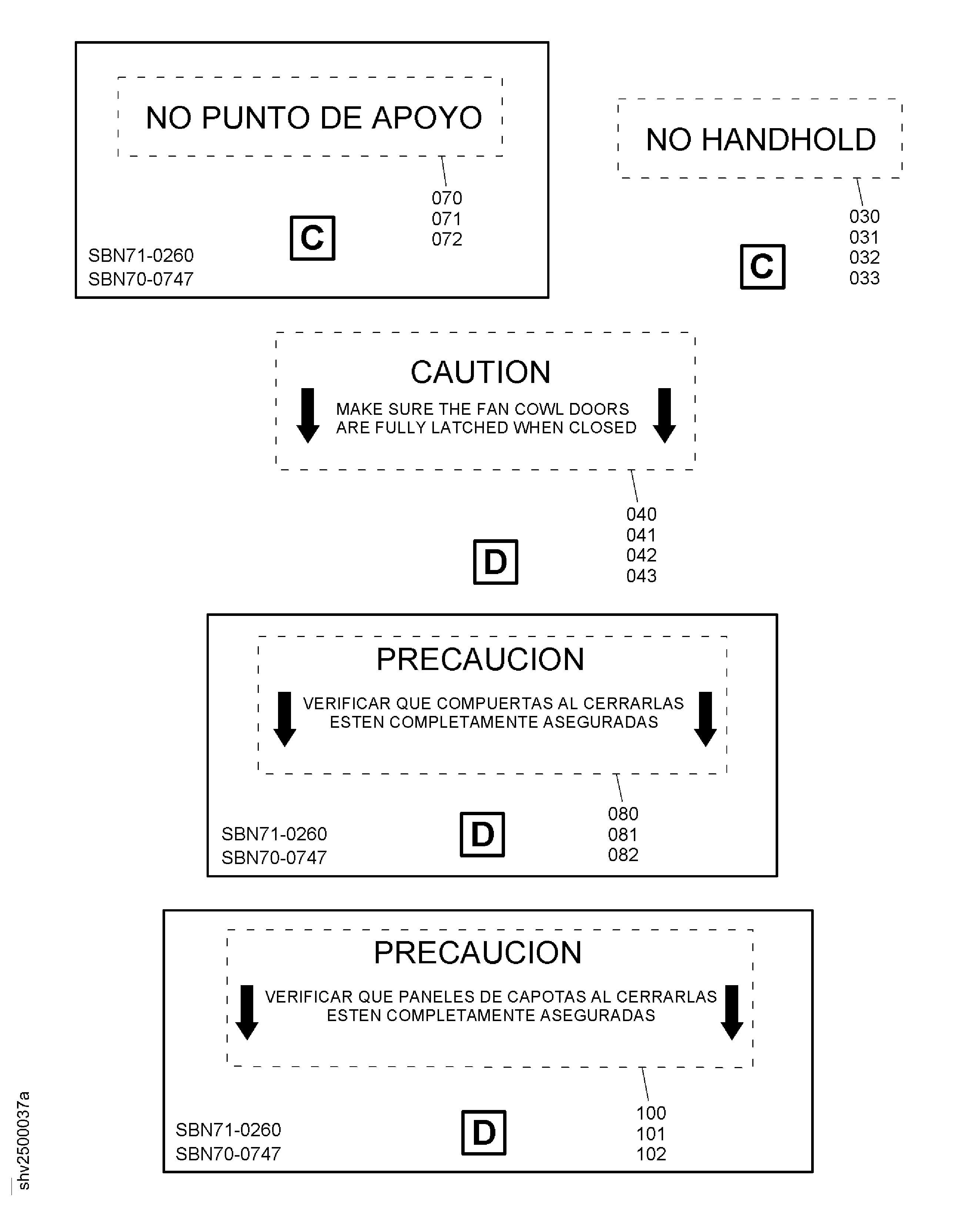

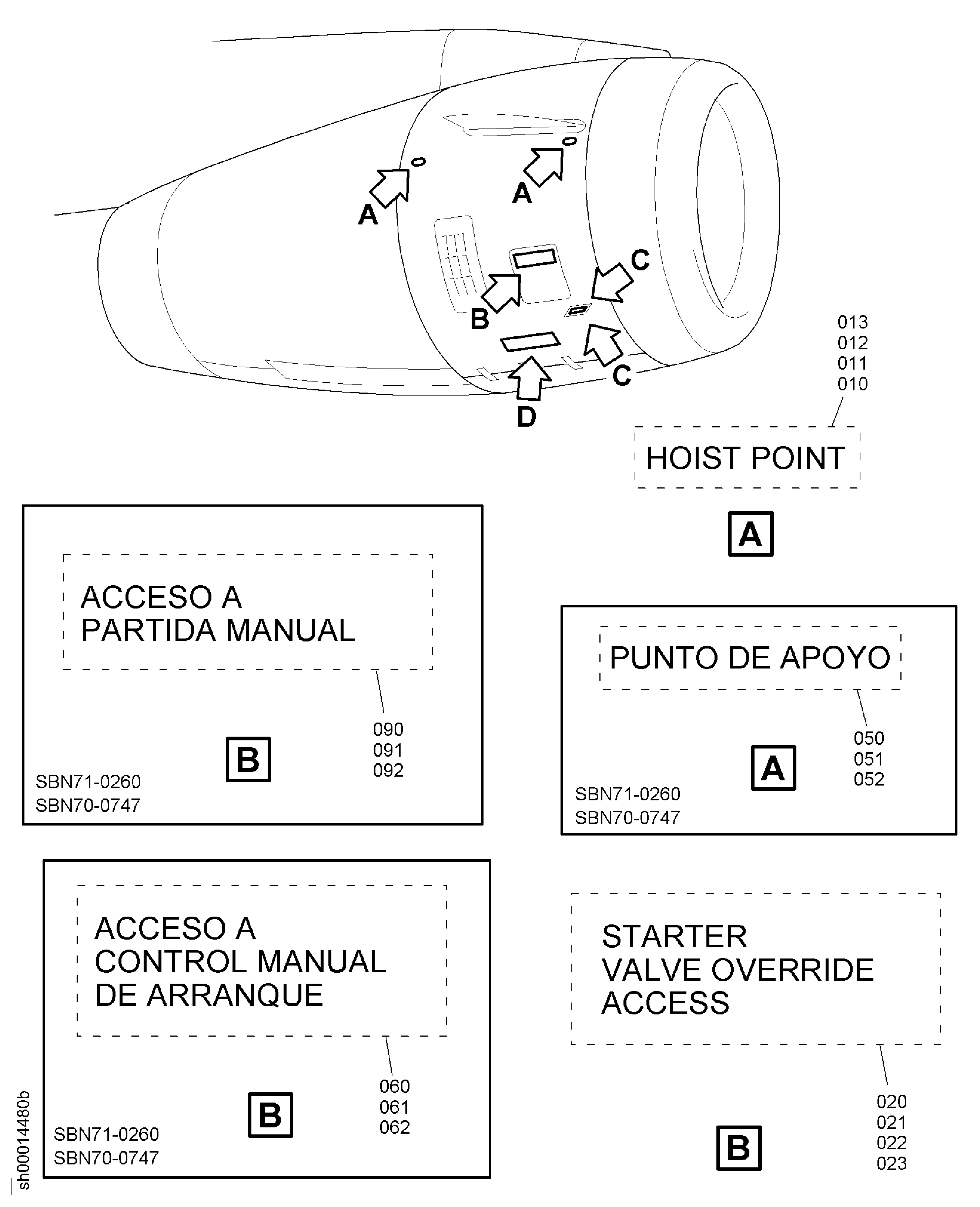

Figure: POWER PLANT-RIGHT FAN COWL

POWER PLANT RIGHT FAN COWL

POWER PLANT RIGHT FAN COWL

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Part Number:740-3199-001
Part Name:DECAL - HOIST POINT
Manufacturer Code:51563
Part Number:740-3199-011
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-023
Part Name:DECAL - NO HANDHOLD
Manufacturer Code:51563
Part Number:740-3199-029
Part Name:DECAL - FCD LATCH CAUTION
Manufacturer Code:51563
Part Number:740-3199-031
Part Name:DECAL - HOIST POINT
Manufacturer Code:51563
Part Number:740-3199-039
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-049
Part Name:DECAL - NO HANDHOLD
Manufacturer Code:51563
Part Number:740-3199-055
Part Name:DECAL - FAN COWL DOOR LATCH
Manufacturer Code:51563
Part Number:740-3199-057
Part Name:DECAL - STARTER VALVE (LAN)
Manufacturer Code:51563
Part Number:740-3199-059
Part Name:DECAL - LATCH CAUTION (LAN)
Manufacturer Code:51563
Part Number:740-3199-101B
Part Name:DECAL - HOIST POINT
Manufacturer Code:51563
Part Number:740-3199-101G
Part Name:DECAL - HOIST POINT
Manufacturer Code:51563
Part Number:740-3199-101W
Part Name:DECAL - HOIST POINT
Manufacturer Code:51563
Part Number:740-3199-107B
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-107G
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-107W
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-117B
Part Name:DECAL - NO HANDHOLD
Manufacturer Code:51563
Part Number:740-3199-117G
Part Name:DECAL - NO HANDHOLD
Manufacturer Code:51563
Part Number:740-3199-117W
Part Name:DECAL - NO HANDHOLD
Manufacturer Code:51563
Part Number:740-3199-123B
Part Name:DECAL - FCD LATCH CAUTION
Manufacturer Code:51563
Part Number:740-3199-123G
Part Name:DECAL - FCD LATCH CAUTION
Manufacturer Code:51563
Part Number:740-3199-123W
Part Name:DECAL - FCD LATCH CAUTION
Manufacturer Code:51563
Part Number:740-3199-127B
Part Name:DECAL - HOIST POINT (ESP)
Manufacturer Code:51563
Part Number:740-3199-127W
Part Name:DECAL - HOIST POINT (ESP)
Manufacturer Code:51563
Part Number:740-3199-133B
Part Name:DECAL - NO HANDHOLD ESP
Manufacturer Code:51563
Part Number:740-3199-133W
Part Name:DECAL - NO HANDHOLD ESP
Manufacturer Code:51563
Part Number:740-3199-141B
Part Name:DECAL - STARTER VALVE ESP
Manufacturer Code:51563
Part Number:740-3199-141W
Part Name:DECAL - STARTER VALVE ESP
Manufacturer Code:51563
Part Number:740-3199-143B
Part Name:DECAL - FCD LATCH ESP
Manufacturer Code:51563
Part Number:740-3199-143W
Part Name:DECAL - FCD LATCH ESP
Manufacturer Code:51563
Part Number:740-3199-145B
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-145W
Part Name:DECAL - STARTER VALVE
Manufacturer Code:51563
Part Number:740-3199-147B
Part Name:DECAL - FCD LATCH ESP
Manufacturer Code:51563
Part Number:740-3199-147W
Part Name:DECAL - FCD LATCH ESP
Manufacturer Code:51563
