ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS

DMC:V2500-A1-71-52-45-03A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
03
000B71524503ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS, PRE SBE70-0083aa
000SBE0083-01ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS, PRE SBE70-0157ab
000SBE0157-01ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS, PRE SBE70-0270ac
000SBE0270-01ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS, PRE SBE70-0374ad
000SBE0374-01ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESSae
010010G9312A14BNFD• • BACKSHLL
U0419
PRE SBE70-0374
aa-ae1
010010AESC66E14• • CLAMP - BACKSHELL ASSY
POST SBE70-0374
aa-ae1
7167162A1416-3• • HOLD - BAND
77445
aa-ae4
7217212A1421• • P/BANDaa-ae2
7227222A1422• • I/BANDaa-ae2
7427422A1442• • SEPARATRaa-ae2
7437432A1443• • SLEEVEaa-ae12
776776RT4116• • TUBE - HEAT SHRINKABLE
81349
PRE SBE70-0083
aa-ad1
776776A2A1505-05• • TUBE - HEAT SHRINKABLE
POST SBE70-0083
PRE SBE70-0157
aa-ad1
776776BRT1146-1-2• • TUBING - HEAT SHRINKABLE, SIZE 1/2" DIA.
81349
POST SBE70-0157
PRE SBE70-0374
aa-ad1
778778RT4116• • TUBE - HEAT SHRINKABLE
81349
PRE SBE70-0083
aa-ad1
778778A2A1505-07• • TUBE - HEAT SHRINKABLE
POST SBE70-0083
PRE SBE70-0157
aa-ad1
778778BRT1146-3-4• • TUBING - HEAT SHRINKABLE, SIZE 3/4" DIA.
81349
POST SBE70-0157
PRE SBE70-0374
aa-ad1
-7847846A5465• • IDENT - BAND
POST SBE70-0374
ae3
9309303M64• • TAPE - GLASS FABRIC
77445
PRE SBE70-0270
aa-ac1
931931S792• • TUBE - GLASS FABRIC
77445
PRE SBE70-0270
aa-ad1
931931AS792• • TUBE - GLASS FABRIC
77445
ALT MILI18746
POST SBE70-0270
PRE SBE70-0374
aa-ad1
931931BMILI18746• • TAPE - GLASS
81349
POST SBE70-0270
ad1
931931CMILI18746• • TAPE - GLASS
81349
ALT S792
POST SBE70-0374
ad1
995995MS20995C20• • WIRE - LOCKING
96906
PRE SBE70-0083
aa1
995995AAS44725-1• • WIRE - LOCKING, 0.5 MM DIA
U1653
POST SBE70-0374
ae1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

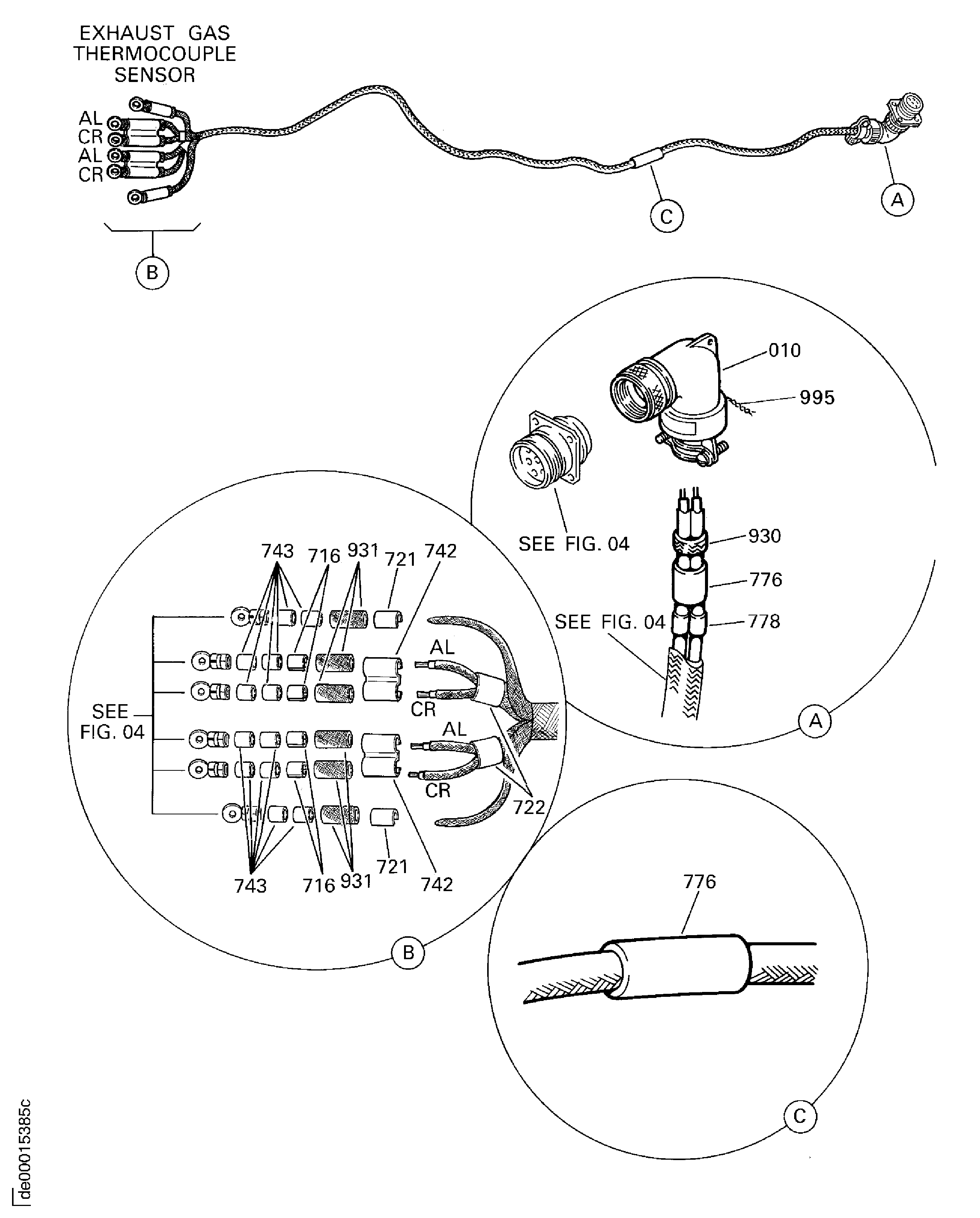

Figure: ELECTRICAL HARNESS-LIGHT DUTY-EGT HARNESS

EGT HARNESS

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:77445
Enterprise Name:PRATT AND WHITNEY
BU Name:PRATT & WHITNEY
Street:400 MAIN STREET
City:EAST HARTFORD
Country:USA
Phone Number:8605657700
Manufacturer Code:81349
Enterprise Name:DELETED, SEE CAGE CODE 81348
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U0419
Enterprise Name:GLENAIR INTERNATIONAL
BU Name:GLENAIR INTERNATIONAL
Street:40 LOWER OAKUM WAY,OAKUM
City:NOTTINGHAM
State:MANSFIELD
Zip Code:NG18 5BY
Country:GREAT BRITAIN
Phone Number:44-1623-638100
Fax Number:44-1623-638111
Internet:www.glenair.com
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Link not Found
Part Number:2A1421
Part Name:BAND - PROTECTIVE
Manufacturer Code:0AM53
Part Number:2A1422
Part Name:BAND - IDENTIFICATION
Manufacturer Code:0AM53
Part Number:2A1442
Part Name:SEPERATOR
Manufacturer Code:0AM53
Part Number:2A1443
Part Name:SLEEVE
Manufacturer Code:0AM53
Part Number:2A1505-05
Part Name:TUBE - HEAT SHRINKABLE
Manufacturer Code:0AM53
Part Number:2A1505-07
Part Name:TUBE - HEAT SHRINKABLE
Manufacturer Code:0AM53
Part Number:3M64
Part Name:TAPE - GLASS FABRIC
Manufacturer Code:77445
Part Number:6A5465
Part Name:BAND - IDENTIFICATION
Manufacturer Code:0AM53
Part Number:AS44725-1
Part Name:WIRE - LOCKING
Manufacturer Code:U1653
Part Number:ESC66E14
Part Name:CLAMP - BACKSHELL, ASSY
Manufacturer Code:0AM53
Part Number:G9312A14BNFD
Part Name:BACKSHELL
Manufacturer Code:U0419
Part Number:MILI18746
Part Name:TAPE - GLASS
Manufacturer Code:81349
Part Number:MS20995C20
Part Name:WIRE - LOCKING
Manufacturer Code:96906
Part Number:RT1146-1-2
Part Name:TUBING - HEAT SHRINKABLE, SIZE 1/2 DIA.
Manufacturer Code:81349
Part Number:RT1146-3-4
Part Name:TUBING - HEAT SHRINKABLE, SIZE 3/4 DIA.
Manufacturer Code:81349
Part Number:RT4116
Part Name:TUBE - HEAT SHRINKABLE
Manufacturer Code:81349
Part Number:S792
Part Name:TUBE - GLASS FABRIC
Manufacturer Code:0AM53
Part Number:S792
Part Name:TUBE - GLASS FABRIC
Manufacturer Code:77445
