BRACKETS & RACEWAYS-HARNESS SUPPORT-CORE

DMC:V2500-A1-71-52-50-04A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
04
000B71525004BRACKETS & RACEWAYS-HARNESS SUPPORT-CORE, PRE SBE72-0132aa
000SBE0132-01BRACKETS & RACEWAYS-HARNESS SUPPORT-COREab
1001006A2153• RACEWAY
POST SBE72-0132
ab1
1251254W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE72-0132
ab1
126126K8831• WASHER - .190 DIA X 0,51 THK
POST SBE72-0132
ab1
1321324W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE72-0132
ab1
1331334W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE72-0132
ab1
134134K8831• WASHER - .190 DIA X 0,51 THK
POST SBE72-0132
ab1
136136400WSS8• CLIP - LOOP TYPE
83930
POST SBE72-0132
ab1
1401404W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE72-0132
ab1
1411414W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE72-0132
ab1
142142K8831• WASHER - .190 DIA X 0,51 THK
POST SBE72-0132
ab1
144144400WSS8• CLIP - LOOP TYPE
83930
POST SBE72-0132
ab1
1481484W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE72-0132
ab1
214214UP11155• • BRACKET - INTER TUBE SUPPORT
POST SBE72-0132
ab2
5005006A2160• RACEWAY
POST SBE72-0132
ab1
5255254W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE72-0132
ab1
526526K8831• WASHER - .190 DIA X 0,51 THK
POST SBE72-0132
ab1
5325324W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE72-0132
ab1
5335334W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE72-0132
ab1
534534K8831• WASHER - .190 DIA X 0,51 THK
POST SBE72-0132
ab1
535535400WSS8• CLIP - LOOP TYPE
83930
POST SBE72-0132
ab1
5405404W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE72-0132
ab1
614614UP11155• • BRACKET - INTER TUBE SUPPORT
POST SBE72-0132
ab4
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

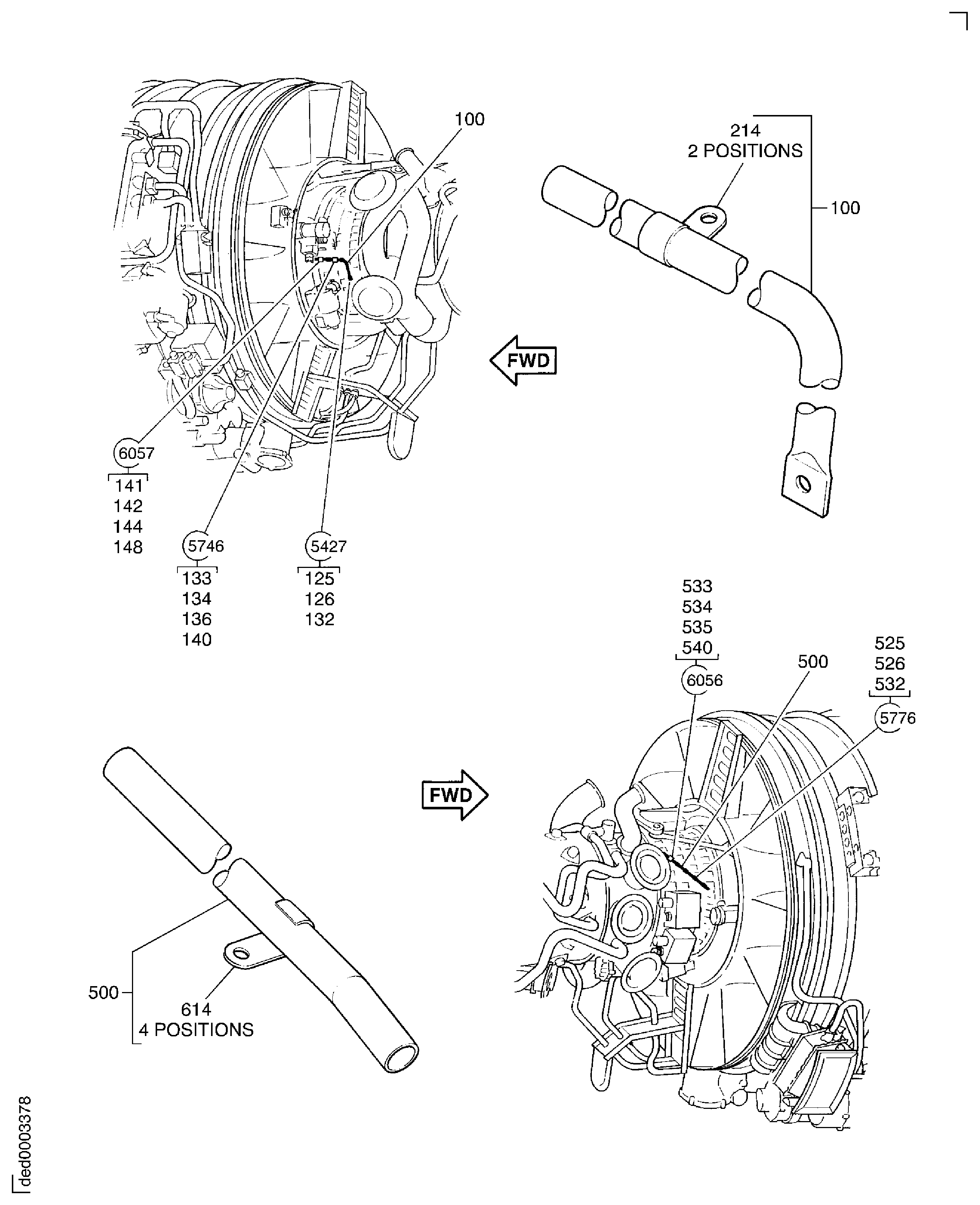

Figure: BRACKETS & RACEWAYS-HARNESS SUPPORT-CORE

CORE HARNESS SUPPORT RACEWAYS

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS8
Part Name:CLIP, LOOP TYPE
Manufacturer Code:83930
Part Number:4W0043
Part Name:NUT, SELF LOCKING, ASSEMBLY OF - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS41104NUT - 0.19 DIAU1653
Part Number:4W0102
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0342BOLT - .190 DIA X .4380AM53
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:4W0342
Part Name:BOLT - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0102BOLT, MACHINE DOUBLE HEX - .190 DIA X .4380AM53
Part Number:6A2153
Part Name:RACEWAY - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2160
Part Name:RACEWAY - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS21407
Part Name:BOLT - 0.19 DIA X 0.438
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-05BOLT96906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:MS9556-05
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:UP11155
Part Name:BRACKET - INTER TUBE SUPPORT
Manufacturer Code:0AM53
