POWER PLANT-FUEL DRAIN TUBES-ENGINE

DMC:V2500-A1-71-71-49-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B71714902POWER PLANT-FUEL DRAIN TUBES-ENGINE, PRE SBN70-0143aa
000SBN0143-01POWER PLANT-FUEL DRAIN TUBES-ENGINE, PRE SBE75-0016ab
000SBE0016-01POWER PLANT-FUEL DRAIN TUBES-ENGINE, PRE SBE79-0087ac
000SBE0087-01POWER PLANT-FUEL DRAIN TUBES-ENGINEad
-005005740-5017-505ARRGT - DRAIN SYSTEM
51563
aa-adREF
100100740-5279-505• TUBE - ASSY DRAIN
51563
PRE SBN70-0143
aa-ac1
100100A740-5279-507• TUBE - ASSY DRAIN
51563
POST SBN70-0143
PRE SBE79-0087
aa-ac1
100100B740-5279-509• TUBE - ASSY
51563
POST SBE79-0087
ad1
136136400WSS4• CLIP
83930
aa-ad1
1411414W0103• BOLT - .190 DIA X .500
PRE SBE79-0087
aa-ac1
141141AAS21414• BOLT - .190 DIA X .875
U1653
POST SBE79-0087
ad1
142142SP154D• WASHER - .190 DIA
K7766
aa-ad1
143143ST1698D48• SPACER
K4585
POST SBE79-0087
ad1
144144400WSS6• CLIP
83930
aa-ad1
1481484W0001• NUT - .190 DIAaa-ad1
500500740-5278-503• TUBE - ASSY DRAIN
51563
PRE SBN70-0143
aa-ab1
500500A740-5278-505• TUBE - ASSY DRAIN
51563
POST SBN70-0143
PRE SBE75-0016
aa-ab1
500500B740-5278-507• TUBE - ASSY DRAIN
51563
POST SBE75-0016
PRE SBE79-0087
ac1
500500C740-5278-511• TUBE - ASSY,DRAIN
51563
POST SBE79-0087
ad1
533533AS21418• BOLT - .190 DIA X 1.125
U1653
PRE SBE79-0087
aa-ac1
533533AAS21414• BOLT - .190 DIA X .875
U1653
POST SBE79-0087
ad1
534534SP154D• WASHER - .190 DIA
K7766
aa-ad1
536536400WSS4• CLIP
83930
aa-ad1
536536A400WSS5• CLIP
83930
aa-ad1
538538ST1698D49• SPACER
K4585
PRE SBE79-0087
aa-ac1
538538AST1698D48• SPACER
K4585
POST SBE79-0087
ad1
5405404W0001• NUT - .190 DIAaa-ad1
5415414W0103• BOLT - .190 DIA X .500
PRE SBE79-0087
aa-ac1
542542SP154D• WASHER - .190 DIA
K7766
PRE SBE79-0087
aa-ac1
544544400WSS4• CLIP
83930
PRE SBE79-0087
aa-ac1
5485484W0001• NUT - .190 DIA
PRE SBE79-0087
aa-ac1
5495494W0106• BOLT - .190 DIA X .688
PRE SBE75-0016
aa-ab1
550550SP154D• WASHER - .190 DIA
K7766
aa-ad1
550550ASP154D• WASHER - .190 DIA
K7766
PRE SBE75-0016
aa-ab1
552552400WSS4• CLIP
83930
PRE SBE79-0087
aa-ac1
554554ST1698D47• SPACER
K4585
aa-ad1
554554AST1698D47• SPACER
K4585
PRE SBE75-0016
aa-ab1
5565564W0001• NUT - .190 DIA
PRE SBE75-0016
aa-ab1
560560400WSS4• CLIP
83930
POST SBE79-0087
ad1
570570AS21411• BOLT - BIHEX HD, .190 DIA X .688
U1653
POST SBE79-0087
ad1
571571SP154D• WASHER - FLAT, .190 DIA
K7766
POST SBE79-0087
ad1
573573400WSS4• CLIP
83930
POST SBE79-0087
ad1
575575ST1698D47• SPACER
K4585
POST SBE79-0087
ad1
5775774W0001• NUT - .190 DIA
Optional Part

4W0001
POST SBE79-0087
ad1
583583400WSS4• CLIP
83930
POST SBE79-0087
ad1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

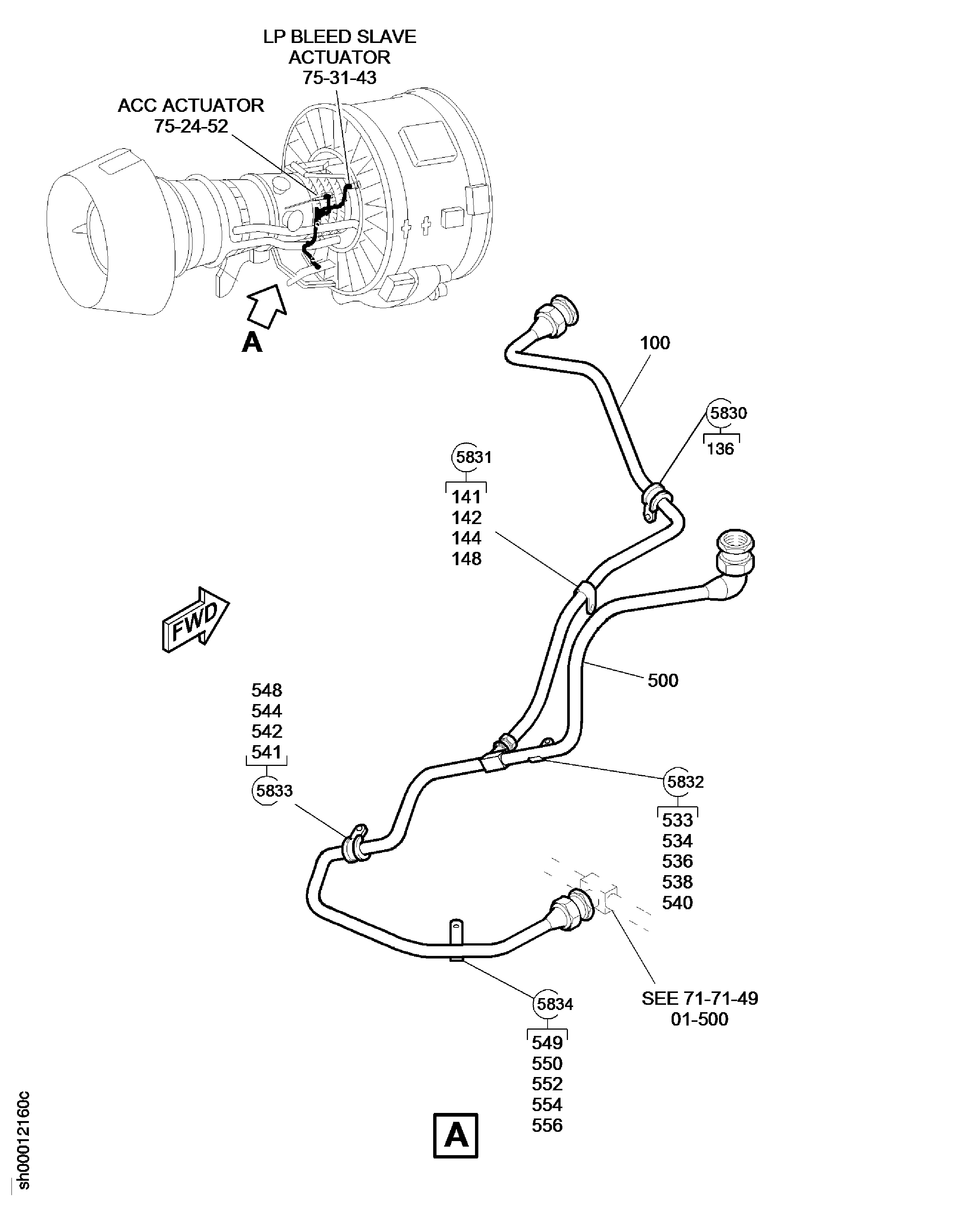

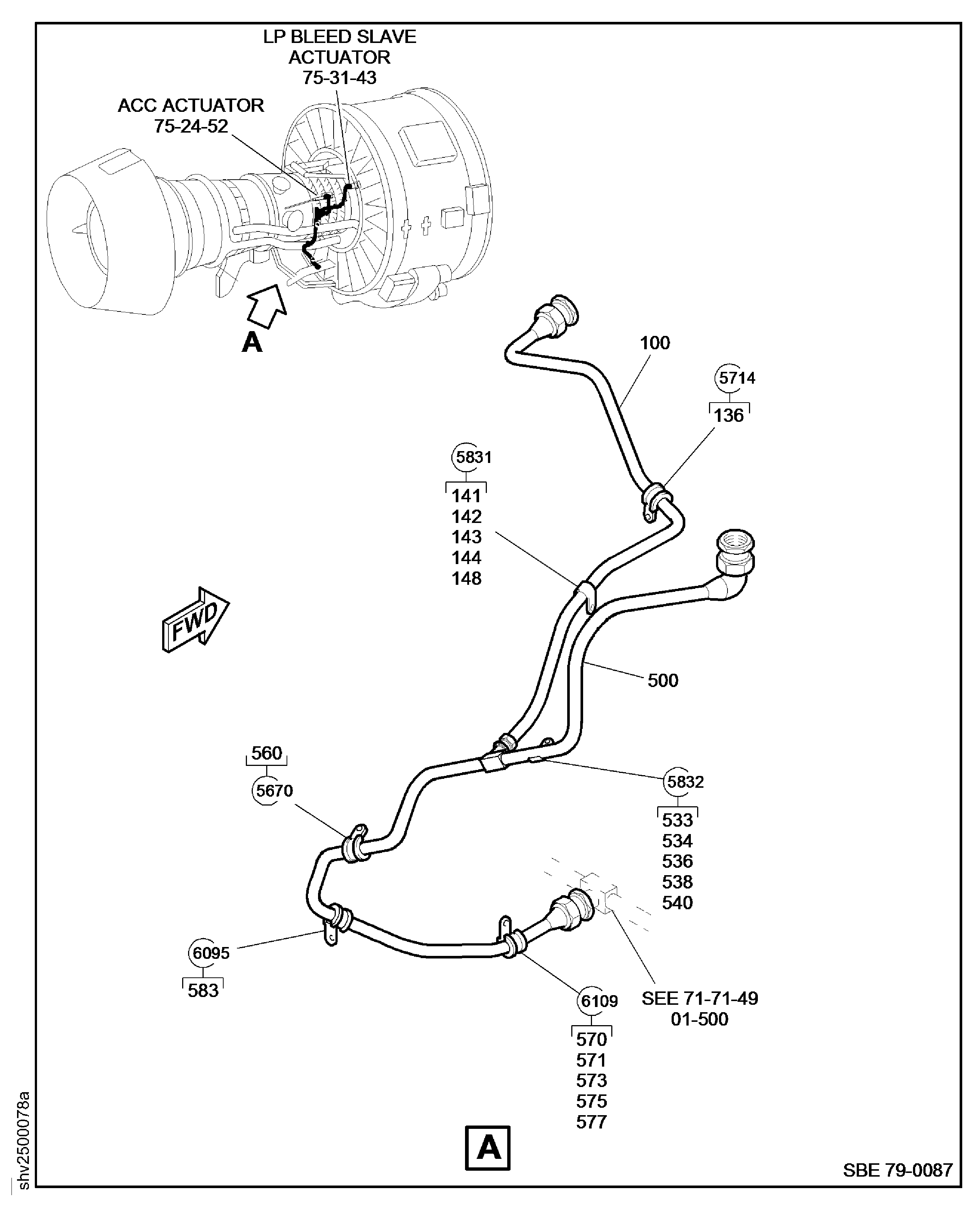

Figure: POWER PLANT-FUEL DRAIN TUBES-ENGINE

FUEL DRAIN TUBES

FUEL DRAIN TUBES

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:K4585
Enterprise Name:SHORT BROS PLC
BU Name:NULL
Street:AIRPORT ROAD
P.O. Box:PO BOX 241 BT3
City:QUEENS ISLAND
State:BELFAST
Zip Code:9DZ
Country:UNITED KINGDOM
Manufacturer Code:K7766
Enterprise Name:K7766
BU Name:British Standards Institution
Street:2 Park Street
City:London
Zip Code:AW1A 2BS
Country:England
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS4
Part Name:CLIP
Manufacturer Code:83930
Optional Parts
Part NumberPart NameManufacturer
AS62404CLIP - 6.35 MM (0.250)U1653
Part Number:400WSS5
Part Name:SEAL, RING
Manufacturer Code:83930
Part Number:400WSS6
Part Name:CLIP,LOOP TYPE
Manufacturer Code:83930
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0106
Part Name:BOLT - .190 DIA X .688
Manufacturer Code:0AM53
Part Number:740-5017-505
Part Name:ARRANGEMENT - DRAIN SYSTEM
Manufacturer Code:51563
Part Number:740-5278-503
Part Name:TUBE - DRAIN, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5278-505
Part Name:TUBE - DRAIN, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5278-507
Part Name:TUBE - DRAIN, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5278-511
Part Name:TUBE, DRAIN, ASSEMBLY
Manufacturer Code:51563
Part Number:740-5279-505
Part Name:TUBE - DRAIN, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5279-507
Part Name:TUBE - DRAIN, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5279-509
Part Name:TUBE - ASSEMBLY OF
Manufacturer Code:51563
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS21411
Part Name:BOLT - 0.19 DIA X 0.688
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-09BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.68896906
Part Number:AS21414
Part Name:BOLT - .190 DIA x.875
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-12BOLT96906
Part Number:AS21418
Part Name:BOLT - MACHINE, DOUBLE HEXAGON - 0.190 DIA X 1.125
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-16BOLT - DOUBLE HEXAGON96906
Part Number:AS62404
Part Name:CLIP - 6.35 MM (0.250)
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
400WSS4CLIP83930
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9556-09
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.688
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21411BOLT - 0.19 DIA X 0.688U1653
Part Number:MS9556-12
Part Name:BOLT
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21414BOLT - .190 DIA x.875U1653
Part Number:MS9556-16
Part Name:BOLT - DOUBLE HEXAGON
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21418BOLT - MACHINE, DOUBLE HEXAGON - 0.190 DIA X 1.125U1653
Part Number:SP154D
Part Name:WASHER - 0.190 DIA
Manufacturer Code:K7766
Part Number:ST1698D47
Part Name:SPACER (5MM)
Manufacturer Code:K4585
Part Number:ST1698D48
Part Name:SPACER (10MM)
Manufacturer Code:K4585
