ENGINE-LP COMP/INTERMEDIATE CASE MODULE

DMC:V2500-A1-72-32-00-03A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
03
000B72320003ENGINE-LP COMP/INTERMEDIATE CASE MODULE, PRE SBE70-0202aa
000SBE0202-01ENGINE-LP COMP/INTERMEDIATE CASE MODULE, PRE SBE70-0283ab
000SBE0283-01ENGINE-LP COMP/INTERMEDIATE CASE MODULEac

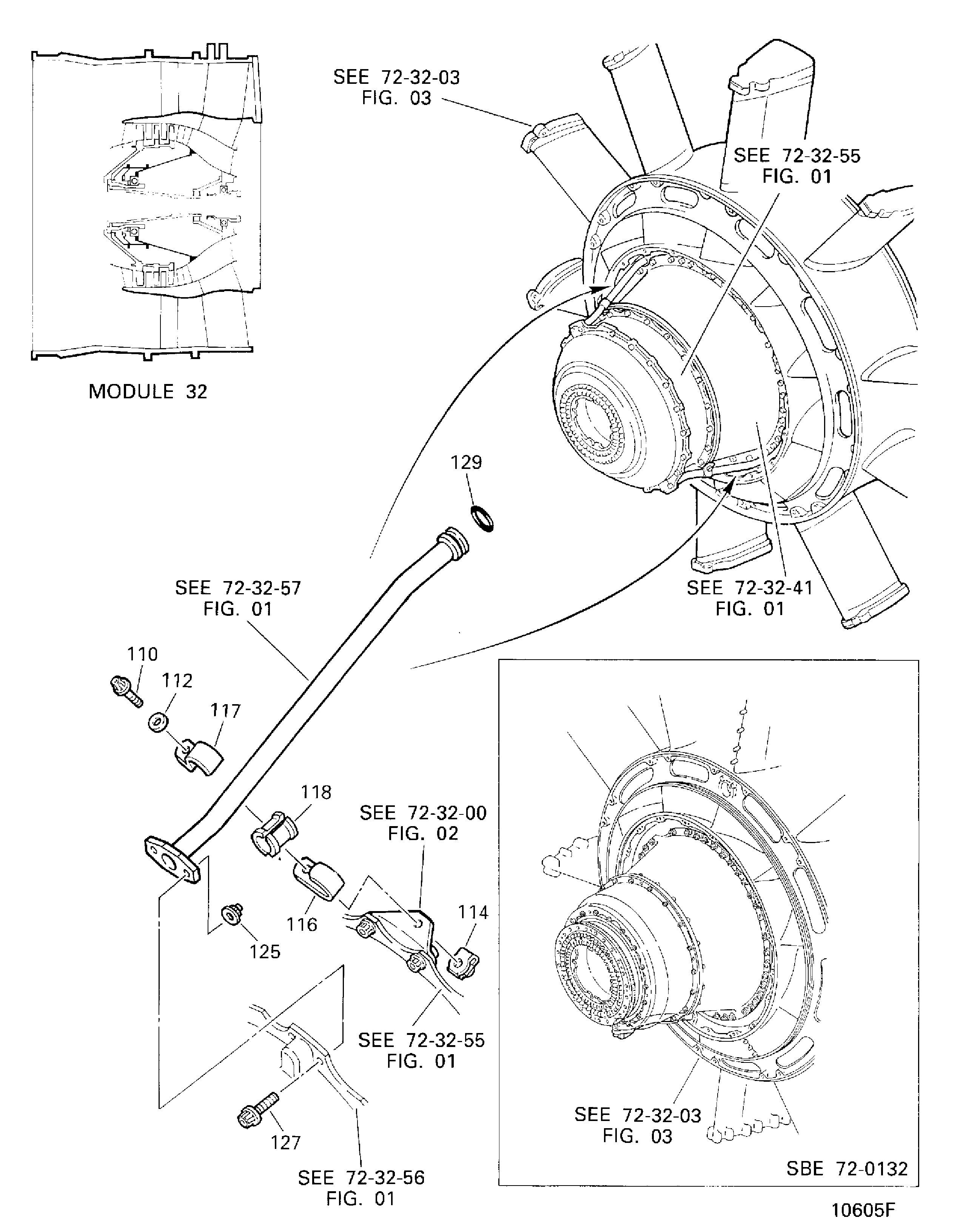

1101104W0164• BOLT - .250 DIA X .625
Optional Part

4W0164
PRE SBE72-0132
*****2
1121124W2622• WASHER
PRE SBE72-0132
*****2
1141144W0044• NUT - .250 DIA
PRE SBE72-0132
*****2
116116AS12850• CLIP - SPRING TENSION OUTER
U1653
PRE SBE72-0132
*****2
117117AS12820• CLIP - SPRING TENSION INNER
U1653
PRE SBE72-0132
*****2
118118AS12899• BUSH - SPLIT, .625 I/DIA
U1653
PRE SBE72-0132
*****2
1251254W0002• NUT - .250 DIA
Optional Part

4W0002
PRE SBE72-0132
*****4
1271274W0168• BOLT - .250 DIA X .875
Optional Part

4W0168
PRE SBE72-0132
*****4
129129AS43013-115• RING - SEALING TOROIDAL, 17.12 MM I/DIA X 2,62
U1653
PRE SBE72-0132
*****2

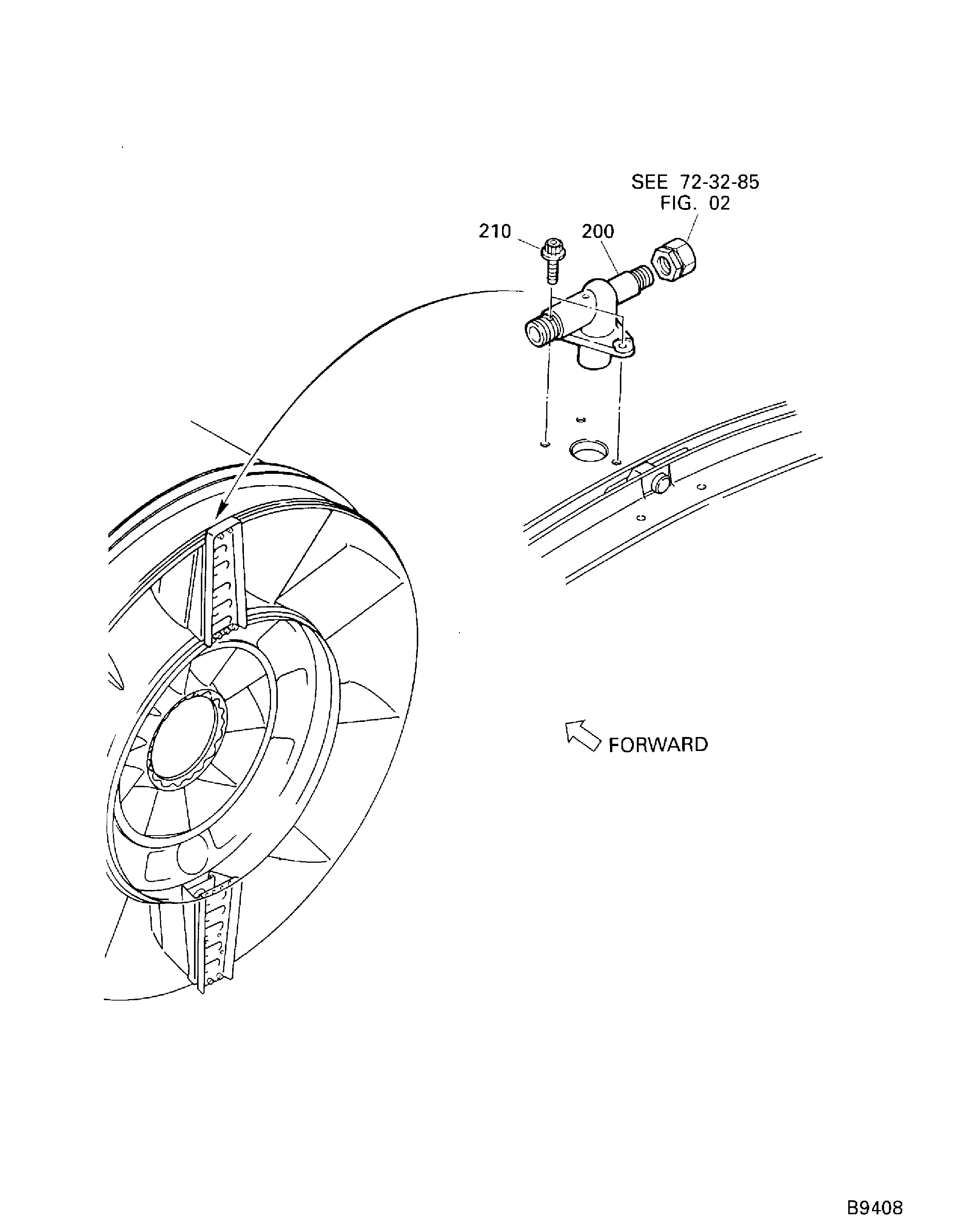

2002005A0413• BOSS - PRESS CLNG AIR FAN EXT
POST SBE70-0202
PRE SBE70-0283
ab-ac1
200200A5A1613• PRESS - FAN, EXIT BOSS WITH
POST SBE70-0283
ab-ac1
2102104W0107• BOLT - .190 DIA X .750
Optional Part

4W0107
POST SBE70-0202
ab-ac3
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

Figure: ENGINE-LP COMP/INTERMEDIATE CASE MODULE
