ENGINE-FAN CASE

DMC:V2500-A1-72-32-85-03A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
03
000B72328503ENGINE-FAN CASE, PRE SBE70-0209aa
000SBE0209-01ENGINE-FAN CASE, PRE SBE70-0622ab
000SBE0622-01ENGINE-FAN CASEac
1001005A2189• PLATE - MODULE IDENTIFICATIONaa-ac1
1101104W0102• BOLT - .190 DIA X .438aa-ac2
1201205A9036• PLATE - ENGINE IDENTIFICATION
PRE SBE70-0209
aa1
120120A5A1465• PLATE - ENGINE IDENTIFICATION
POST SBE70-0209
PRE SBE70-0622
aa-ab1
120120B5A1874• PLATE - ENGINE IDENTIFICATION
POST SBE70-0622
ac1
1301304W0102• BOLT - .190 DIA X .438aa-ac4
1501505A2129• BRACKET - A/O NAME PLATEaa-ac1
1601604W0002• NUT - .250 DIAaa-ac2
1651654W0164• BOLT - .250 DIA X .625aa-ac2
170170AS16647• • RIVET - SOLID CSK HEAD
U1653
aa-ac8
172172MS21062L3• • NUT - SELF-LOCKING,1 LUG
96906
aa-ac4
175175AS16647• • RIVET - SOLID CSK HEAD
U1653
aa-ac4
177177MS21062L3• • NUT - SELF-LOCKING,1 LUG
96906
aa-ac2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

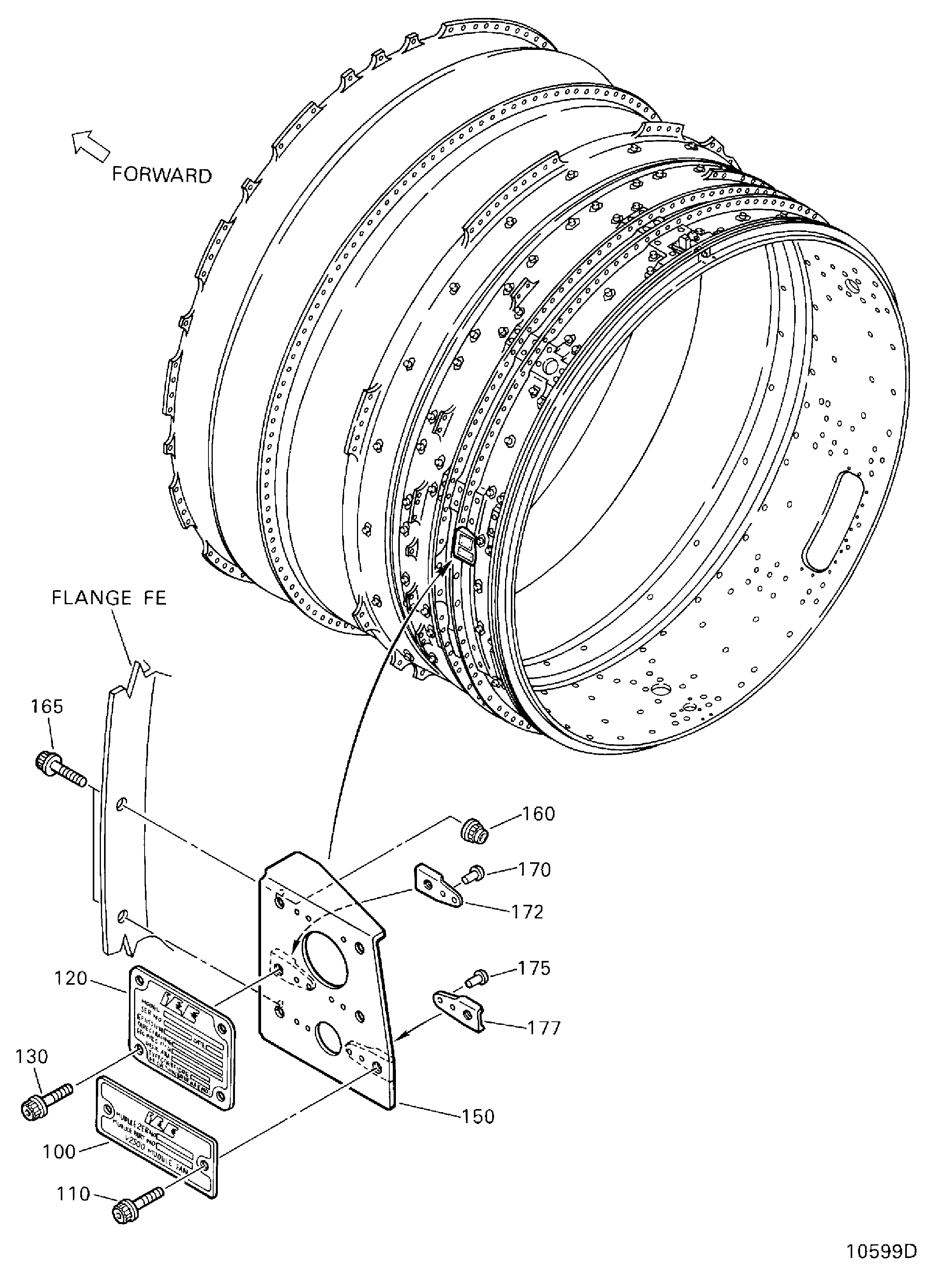

Figure: ENGINE-FAN CASE

FAN CASE

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0102
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0342BOLT - .190 DIA X .4380AM53
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:4W0164
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21510BOLT - .250 DIA X .625U1653
Part Number:4W0342
Part Name:BOLT - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0102BOLT, MACHINE DOUBLE HEX - .190 DIA X .4380AM53
Part Number:5A1465
Part Name:PLATE - ENGINE
Manufacturer Code:0AM53
Part Number:5A1874
Part Name:PLATE - ENGINE
Manufacturer Code:0AM53
Part Number:5A2129
Part Name:BRACKET - NAME PLATE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5A2189
Part Name:PLATE - MODULE
Manufacturer Code:0AM53
Part Number:5A9036
Part Name:PLATE - ENGINE
Manufacturer Code:0AM53
Part Number:AS16647
Part Name:RIVET - SOLID, COUNTERSUNK HEAD
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21407
Part Name:BOLT - 0.19 DIA X 0.438
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-05BOLT96906
Part Number:AS21510
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:MS21062L3
Part Name:NUT - SELF LOCKING, 1 LUG
Manufacturer Code:96906
Part Number:MS9556-05
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:MS9557-08
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.625
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21010BOLT - .250 DIA X .625U1653
AS21510BOLT - .250 DIA X .625U1653
