ENGINE-MAIN GEARBOX CASE AND FITTINGS

DMC:V2500-A1-72-60-21-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B72602101ENGINE-MAIN GEARBOX CASE AND FITTINGSaa
100100AS3208-08• PACKING - PREFORMED
U1653
aa1
120120MS9902-08• PLUG - MACHINE THREAD
96906
aa1
1601604P0115• ADAPTER - OILaa1
1801804W0002• NUT - .250 DIAaa2
200200AS3209-119• PACKING
U1653
aa1
2202204P0084• COVER - CRANKaa1
2402404W0002• NUT - .250 DIAaa2
260260MS9321-10• WASHER
96906
aa2
280280AS3209-122• PACKING
U1653
aa1
360360AS3208-08• PACKING - PREFORMED
U1653
aa1
3803804P0095• INSERT - SCREWaa1
600600AS3208-08• PACKING - PREFORMED
U1653
aa1
6206204P0095• INSERT - SCREWaa1
6606604P0096• ADAPTER - OIL INPUTaa1
6806804W0002• NUT - .250 DIAaa2
700700AS3209-110• PACKING
U1653
aa1
7207204P0096• ADAPTER - OIL INPUTaa1
7407404W0002• NUT - .250 DIAaa2
760760AS3209-110• PACKING
U1653
aa1
840840AS3208-08• PACKING - PREFORMED
U1653
aa1
8608604P0095• INSERT - SCREWaa1
-8808804W2627• WIRE
Optional Part

4W2627
aa1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

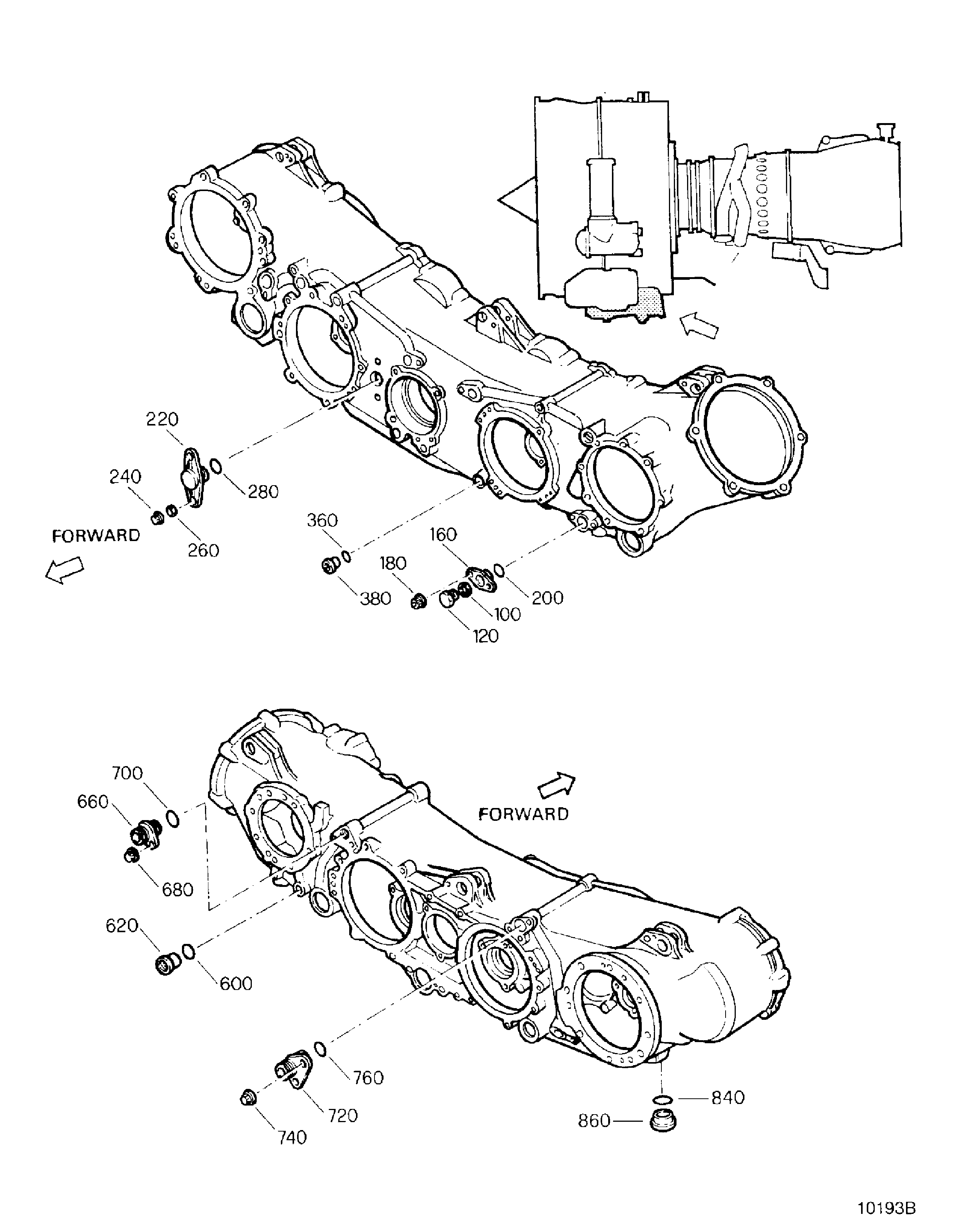

Figure: ENGINE-MAIN GEARBOX CASE AND FITTINGS

Main Gearbox Case And Fittings

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4P0084
Part Name:COVER - CRANK
Manufacturer Code:0AM53
Part Number:4P0095
Part Name:INSERT - SCREW
Manufacturer Code:0AM53
Part Number:4P0096
Part Name:ADAPTER - OIL, INPUT
Manufacturer Code:0AM53
Part Number:4P0115
Part Name:ADAPTER - OIL
Manufacturer Code:0AM53
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W2627
Part Name:WIRE - THRUST
Manufacturer Code:0AM53
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS3208-08
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:AS3209-110
Part Name:PACKING
Manufacturer Code:U1653
Part Number:AS3209-119
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:AS3209-122
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:MS9321-10
Part Name:WASHER - FLAT, 0.500 X 0.276 X 0.062
Manufacturer Code:96906
Part Number:MS9902-08
Part Name:PLUG - MACHINE THREAD
Manufacturer Code:96906
