ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

DMC:V2500-A1-73-11-49-08A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
08
000B73114908ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE, PRE SBE70-0022aa
000SBE0022-01ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE, PRE SBE73-0061ab
000SBE0061-01ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINEac
090090MS9966-10• PACKING - PREFORMED
96906
aa-ac1
1001002A1462• TUBE - A/O FUEL TO DSTRBTR/Vaa-ac1
1101104W0002• NUT - .250 DIAaa-ac2
1141144W0163• BOLT - .250 DIA X .562aa-ac2
1251254W0115• BOLT - .190 DIA X 1.250
PRE SBE73-0061
aa-ab1
125125A4W0114• BOLT - .190 DIA X 1.188
POST SBE73-0061
aa-ac1
126126AN960XC10L• WASHER
81352
PRE SBE70-0022
aa-ac2
126126A5W1086• WASHER
POST SBE70-0022
aa-ac2
128128400WSS12• CLIP
83930
PRE SBE73-0061
aa-ab1
128128AAS62412• CLIP - 19.05 MM (0.750)
U1653
POST SBE73-0061
aa-ac1
1301305W1031• SPACER - (15MM)aa-ac1
1321324W0001• NUT - .190 DIAaa-ac1
200200AS15783• • WIRE - THRUST
U1653
aa-ac1
201201AS15707• • NUT - TUBE COUPLING
U1653
aa-ac1
202202AS15735• • FERRULE - WELDING TUBE
U1653
aa-ac1
2422422A0777• • ADAPTOR - UNION FLANGEDaa-ac1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

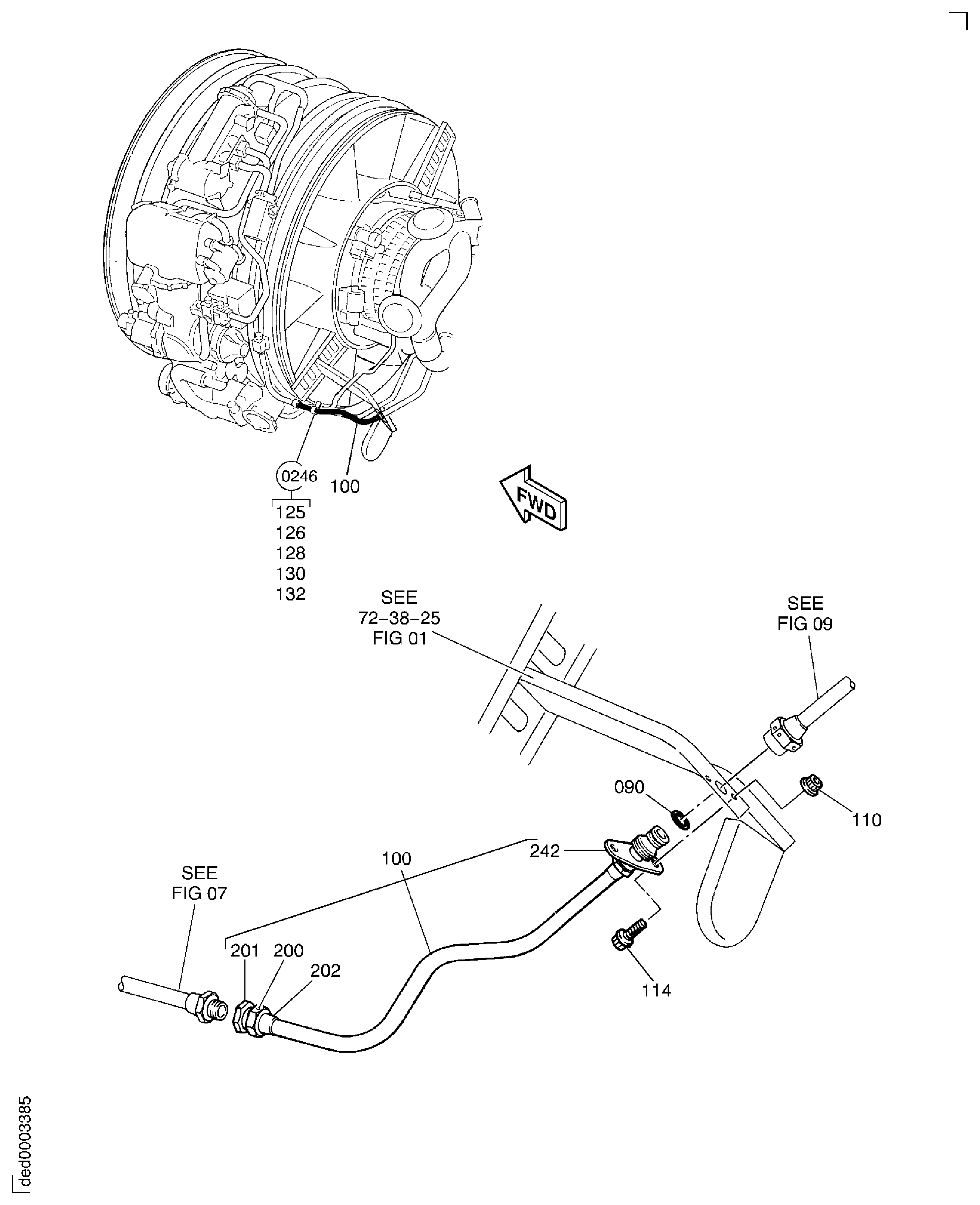

Figure: ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

FUEL TUBES ENGINE

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:2A0777
Part Name:ADAPTOR, UNION FLANGED
Manufacturer Code:0AM53
Part Number:2A1462
Part Name:TUBE, ASSEMBLY OF FUEL TO DSTRBTR/V
Manufacturer Code:0AM53
Part Number:400WSS12
Part Name:CLIP
Manufacturer Code:83930
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0114
Part Name:BOLT - MACHINE DOUBLE HEX, 190 DIA X 1.188
Manufacturer Code:0AM53
Part Number:4W0115
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X 1.250
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0355BOLT, MACHINE DOUBLE HEX - .190 DIA X 1.2500AM53
Part Number:4W0163
Part Name:BOLT, MACHINE DOUBLE HEX - .250 DIA X .562
Manufacturer Code:0AM53
Part Number:4W0355
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X 1.250
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0115BOLT, MACHINE DOUBLE HEX - .190 DIA X 1.2500AM53
Part Number:5W1031
Part Name:SPACER, SLEEVE - (15MM)
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
UP10480SPACER - 15MM0AM53
Part Number:5W1086
Part Name:WASHER
Manufacturer Code:0AM53
Link not Found
Part Number:AS15707
Part Name:NUT, TUBE COUPLING
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15735
Part Name:FERRULE, WELDING TUBE
Manufacturer Code:U1653
Part Number:AS15783
Part Name:WIRE, THRUST
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS62412
Part Name:CLIP, 19.05MM (0.750)
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:MS9966-10
Part Name:RING, SEAL
Manufacturer Code:96906
Part Number:UP10480
Part Name:SPACER - 15MM
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
5W1031SPACER, SLEEVE - (15MM)0AM53
