ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

DMC:V2500-A1-73-11-49-13A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
13
000B73114913ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE, PRE SBE70-0023aa
000SBE0023-01ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE, PRE SBE79-0087ab
000SBE0087-01ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINEac
096096MS9967-012• PACKING
96906
aa-ac2
1001006A2111• TUBE - A/O-FUEL,HP SERVO EXT.
PRE SBE70-0023
aa-ac1
100100A6A2144• TUBE - A/O-FUEL,HP SERVO EXT.
POST SBE70-0023
aa-ac1
1251254W0106• BOLT - .190 DIA X .688
POST SBE79-0087
ac1
128128AS62406• CLIP - 9.52 MM (0.375)
U1653
POST SBE79-0087
ac1
130130LK64582• SPACER
POST SBE79-0087
ac1
1321324W0001• NUT - .190 DIA
POST SBE79-0087
ac1
1811814W0103• BOLT - .190 DIA X .500aa-ac1
182182K8831• WASHER - .190 DIA X 0,51 THKaa-ac2
184184400WSS6• CLIP
83930
aa-ac1
1881884W0001• NUT - .190 DIAaa-ac1
1891894W0103• BOLT - .190 DIA X .500aa-ac1
190190K8831• WASHER - .190 DIA X 0,51 THKaa-ac2
192192400WSS6• CLIP
83930
aa-ac1
1961964W0001• NUT - .190 DIAaa-ac1
201201MS9198-09• • NUT - TUBE-COUPLING
96906
PRE SBE70-0023
aa-ac2
201201AMS9197-09• • NUT - TUBE COUPLING
96906
POST SBE70-0023
aa-ac2
201201BMS9197-09• • NUT - TUBE COUPLING,(VRS6222)
96906
POST SBE70-0269
*****1
202202UP11087• • CONNECTR - TUBE, (.375 DIA TUBE)aa-ac2
202202AUP11087• • CONNECTR - TUBE,(VRS6222), (.375 DIA TUBE)
POST SBE70-0269
*****1
218218UP11121• • ADAPTER - TUBE-CLIPPING, .375 DIA TUBEaa-ac1
218218AUP11121• • ADAPTER - TUBE-CLIPPING,(VRS6222), .375 DIA TUBE
POST SBE70-0269
*****1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

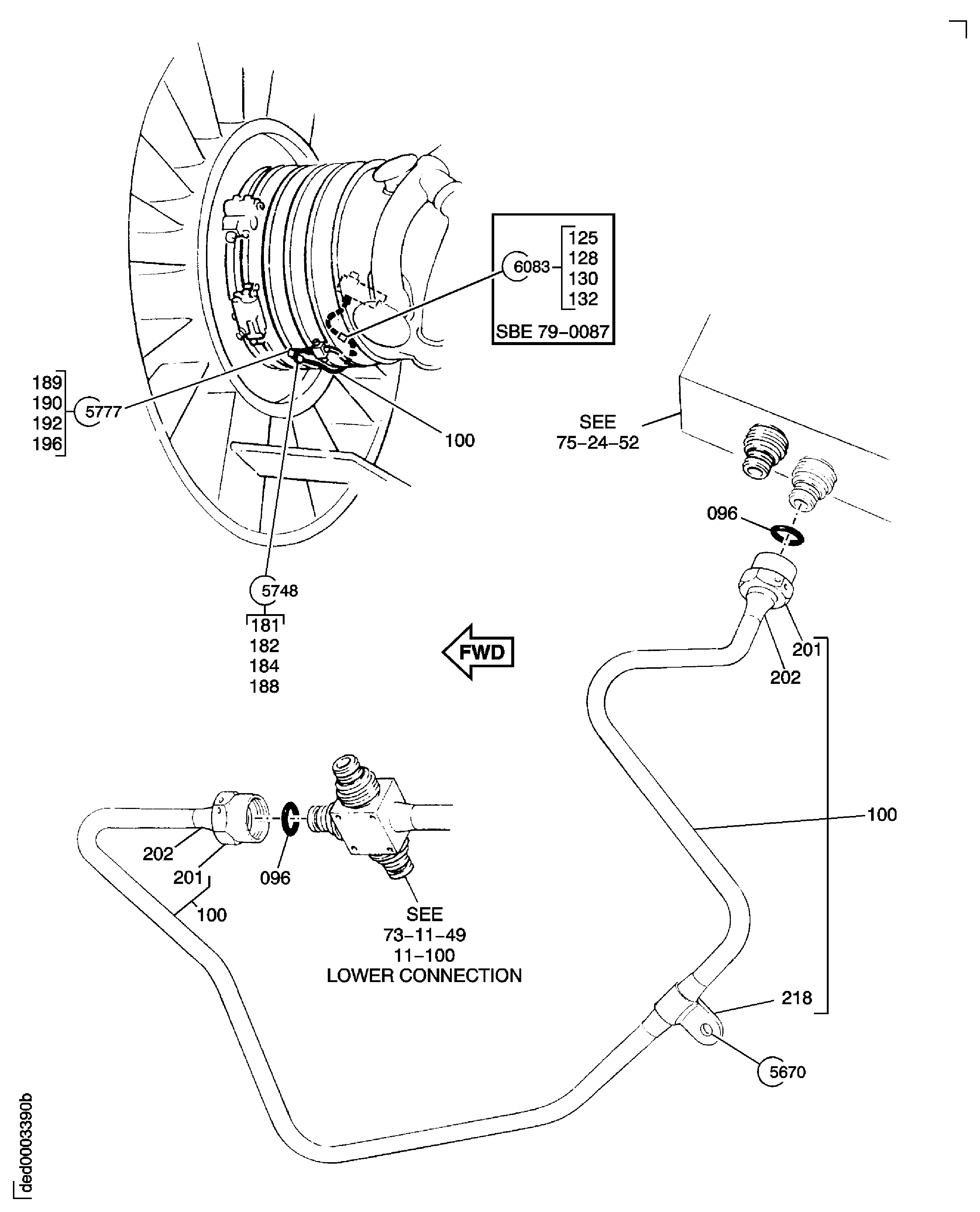

Figure: ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

FUEL TUBES ENGINE

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS6
Part Name:CLIP,LOOP TYPE
Manufacturer Code:83930
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0106
Part Name:BOLT - .190 DIA X .688
Manufacturer Code:0AM53
Part Number:6A2111
Part Name:TUBE - FUEL, HP SERVO EXT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2144
Part Name:TUBE, FUEL, HP SERVO EXT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS62406
Part Name:CLIP - 9.52 MM (0.375)
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:LK64582
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:MS9197-09
Part Name:NUT, TUBE COUPLING
Manufacturer Code:96906
Unit Of Issue:EA
Part Number:MS9198-09
Part Name:NUT - TUBE COUPLING
Manufacturer Code:96906
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9967-012
Part Name:PACKING
Manufacturer Code:96906
Unit Of Issue:EA
Part Number:UP11087
Part Name:CONNECTOR, TUBE
Manufacturer Code:0AM53
Part Number:UP11121
Part Name:ADAPTOR, TUBE - CLIPPING
Manufacturer Code:0AM53
