DEDICATED ALTERNATOR STATOR

DMC:V2500-A1-73-22-38-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B73223801DEDICATED ALTERNATOR STATOR, PRE SBE75-0010aa
000SBE0010-01DEDICATED ALTERNATOR STATOR, PRE SBE73-0026ab
000SBE0026-01DEDICATED ALTERNATOR STATOR, PRE SBE73-0076ac
000SBE0076-01DEDICATED ALTERNATOR STATOR, PRE SBE73-0145ad
000SBE0145-01DEDICATED ALTERNATOR STATOR, PRE SBE73-0138ae
000SBE0138-01DEDICATED ALTERNATOR STATOR, PRE SBE73-0073af
000SBE0073-01DEDICATED ALTERNATOR STATORag
090090430116• SHROUD - ALTERNATOR
83311
POST SBE73-0076
PRE SBE73-0073
ad-af1
1001001664MK2• GENERATR - STATOR
K0131
PRE SBE75-0010
aa1
100100A1664MK3• GENERATR - STATOR DEDICATED ALTERNATOR
K0131
POST SBE75-0010
PRE SBE73-0026
ab-ae1
100100B1664MK4• GENERATR - STATOR
K0131
POST SBE73-0026
PRE SBE73-0076
ab-ae1
100100C430110• GENERATR - STATOR
83311
POST SBE73-0076
PRE SBE73-0138
ab-ae1
100100D430153• GENERATR - STATOR
83311
POST SBE73-0138
PRE SBE73-0073
af1
100100E430201• GENERATR - STATOR
83311
POST SBE73-0073
ag1
100100F430201-1• GENERATR - STATOR
83311
POST SBE73-0073
ag1
1021024W0002• NUT - .250 DIA
Optional Part

4W0002
PRE SBE73-0093
*****3
1061064P0153• BOLT
PRE SBE75-0010
aa3
106106AAS32218• BOLT - CLOSE TOL DEE HEAD
U1653
POST SBE75-0010
PRE SBE73-0145
ab-ad3
106106BAS32216• BOLT - CLOSE TOL DEE HEAD
U1653
POST SBE73-0145
PRE SBE73-0093
*****3
110110AS43013-153• RING
U1653
aa-ag1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

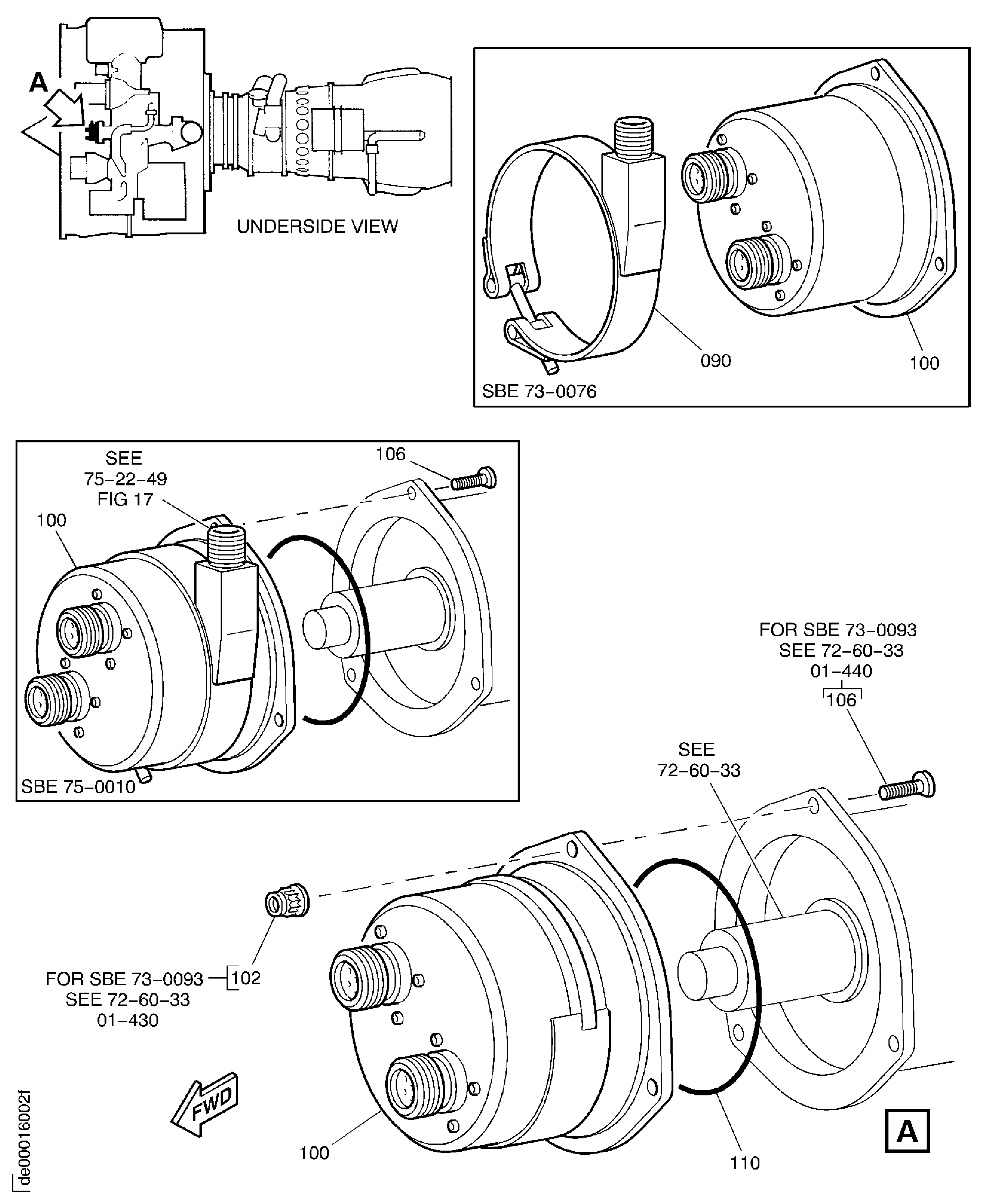

Figure: DEDICATED ALTERNATOR STATOR

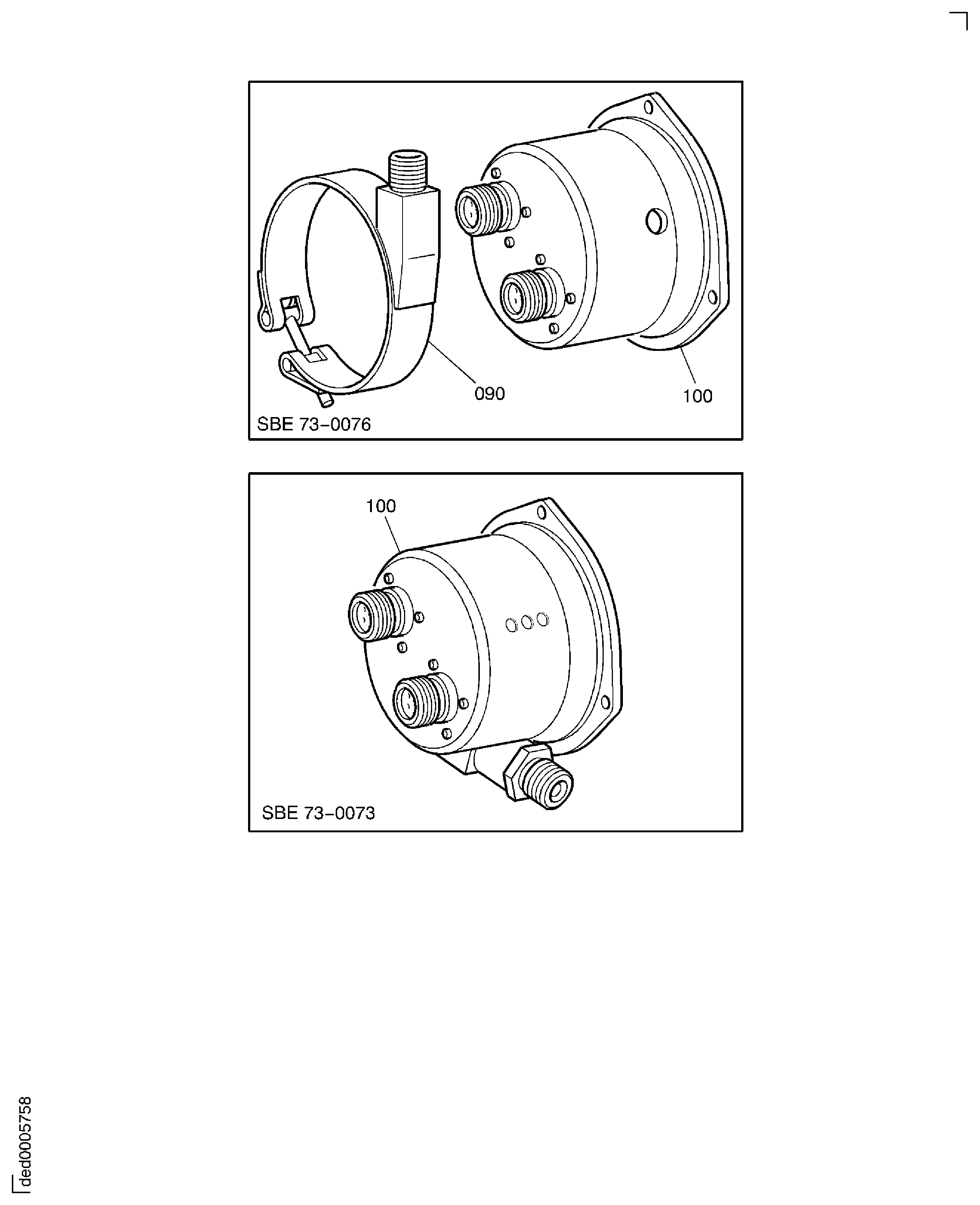

ENGINE DEDICATED ALTERNATOR (STATOR)

ENGINE DEDICATED ALTERNATOR (STATOR)

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83311
Enterprise Name:UNISON INDUSTRIES
BU Name:UNISON INDUSTRIES
Street:NORWICH OXFORD ROAD
P.O. Box:310
City:NORWICH
State:TW
Zip Code:20 98E
Country:USA
Manufacturer Code:K0131
Enterprise Name:TRW AERONAUTICAL SYSTEMS
BU Name:LUCAS AEROSPACE
Department:CUSTOMER SUPPORT
Street:STRATFORD ROAD
City:SHIRLEY, SOLIHULL
State:WEST MIDLAND
Zip Code:B90 4LA
Country:ENGLAND
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:1664MK2
Part Name:GENERATOR - STATOR
Manufacturer Code:K0131
Part Number:1664MK3
Part Name:GENERATOR - STATOR DEDICATED ALTERNATOR
Manufacturer Code:K0131
Part Number:1664MK4
Part Name:GENERATOR - STATOR
Manufacturer Code:K0131
Part Number:430110
Part Name:GENERATOR - STATOR
Manufacturer Code:83311
Part Number:430116
Part Name:SHROUD - ALTERNATOR
Manufacturer Code:83311
Part Number:430153
Part Name:GENERATOR - STATOR
Manufacturer Code:83311
Part Number:430201-1
Part Name:GENERATOR - STATOR
Manufacturer Code:83311
Part Number:430201
Part Name:GENERATOR - STATOR
Manufacturer Code:83311
Part Number:4P0153
Part Name:BOLT
Manufacturer Code:0AM53
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS32216
Part Name:BOLT - CLOSE TOL DEE HEAD
Manufacturer Code:U1653
Part Number:AS32218
Part Name:BOLT - CLOSE TOL DEE HEAD
Manufacturer Code:U1653
Part Number:AS43013-153
Part Name:RING
Manufacturer Code:U1653
