AIR-NO.4 BEARING COMPARTMENT AIR COOLER

DMC:V2500-A1-75-22-41-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B75224101AIR-NO.4 BEARING COMPARTMENT AIR COOLER, PRE SBE75-0033aa
000SBE0033-01AIR-NO.4 BEARING COMPARTMENT AIR COOLER, PRE SBE75-0116ab
000SBE0116-01AIR-NO.4 BEARING COMPARTMENT AIR COOLERac
100100D1876-1000A• COOLER - AIR-NO.4 BRG COMP
U1603
REF No. 5U0004
PRE SBE75-0116
aa-ac1
100100AD1876-5000A• COOLER - AIR-NO.4 BRG COMP
U1603
POST SBE75-0116
aa-ac1
1101104W0002• NUT - .250 DIAaa-ac1
115115AS23019• BOLT - .250 DIA X 1.188
U1653
aa-ac1
1201205T0001• SPACERaa-ac1
1301304W0002• NUT - .250 DIAaa-ac1
135135AS23016• BOLT - .250 DIA X 1.000
U1653
aa-ac1
1401405T0002• SPACERaa-ac1
1501504W0002• NUT - .250 DIAaa-ac1
155155AS23019• BOLT - .250 DIA X 1.188
U1653
aa-ac1
1601605T0001• SPACERaa-ac1
3003005T8199• DUCT - A/O INLET
PRE SBE75-0033
aa1
300300A5T0114• DUCT - A/O INLET-ACAC
POST SBE75-0033
aa-ac1
3103104W0002• NUT - .250 DIAaa-ac16
3153154W0164• BOLT - .250 DIA X .625aa-ac16
4004005T8128• DUCT - ASSY
PRE SBE75-0033
aa1
400400A5T0115• DUCT - A/O OUTLET-ACAC
POST SBE75-0033
aa-ac1
4104104W0002• NUT - .250 DIAaa-ac17
4154154W0164• BOLT - .250 DIA X .625aa-ac17
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

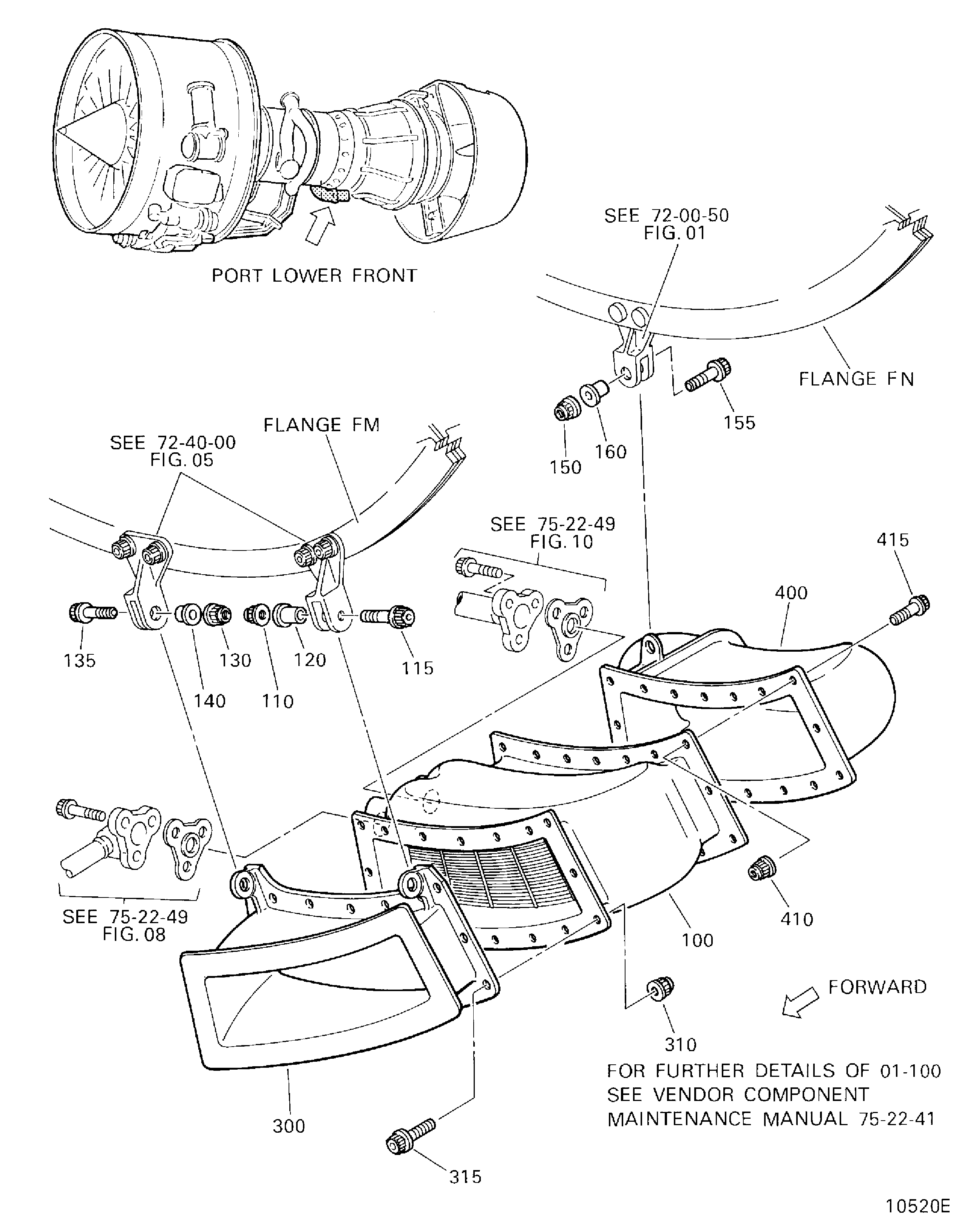

Figure: AIR-NO.4 BEARING COMPARTMENT AIR COOLER

NO.4 BEARING COMPARTMENT AIR COOLER

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1603
Enterprise Name:HS MARSTON AEROSPACE LTD
BU Name:HS MARSTON AEROSPACE LTD
Street:WOBASTON ROAD
City:FORDHOUSES
State:WOLVERHAMPTON
Zip Code:WV10 6QJ
Country:ENGLAND
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0164
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21510BOLT - .250 DIA X .625U1653
Part Number:5T0001
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:5T0002
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:5T0114
Part Name:DUCT - INLET - ACAC, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5T0115
Part Name:DUCT - OUTLET ACAC, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5T8128
Part Name:DUCT - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5T8199
Part Name:DUCT - INLET, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21510
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:AS23016
Part Name:BOLT - 0.25 DIA X 1.
Manufacturer Code:U1653
Part Number:AS23019
Part Name:BOLT - 0.25 DIA X 1.188
Manufacturer Code:U1653
Part Number:D1876-1000A
Part Name:COOLER - AIR, NO. 4 BEARING COMPARTMENT
Manufacturer Code:U1603
Part Number:D1876-5000A
Part Name:COOLER - AIR, NO.4 BEARING
Manufacturer Code:U1603
Part Number:MS9557-08
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.625
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21010BOLT - .250 DIA X .625U1653
AS21510BOLT - .250 DIA X .625U1653
