AIR-BEARING COMPARTMENT COOLING & SEALING TUBES

DMC:V2500-A1-75-22-49-15A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
15
000B75224915AIR-BEARING COMPARTMENT COOLING & SEALING TUBES, PRE SBE75-0010aa
000SBE0010-01AIR-BEARING COMPARTMENT COOLING & SEALING TUBESab
0700706A3126• BRACKET
POST SBE75-0010
ab3
0710714W0002• NUT - .250 DIA
Optional Part

4W0002
POST SBE75-0010
ab6
0740744W0164• BOLT - .250 DIA X .625
Optional Part

4W0164
POST SBE75-0010
ab6
0800806A2165• BRACKET
POST SBE75-0010
ab1
0810814W0002• NUT - .250 DIA
Optional Part

4W0002
POST SBE75-0010
ab2
0840844W0164• BOLT - .250 DIA X .625
Optional Part

4W0164
POST SBE75-0010
ab2
1001006A2164• TUBE - ASSY OF,COOLING AIR
POST SBE75-0010
ab1
1411414W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE75-0010
ab1
142142K8831• WASHER - .190 DIA X 0,51 THK
POST SBE75-0010
ab1
144144400WSS8• CLIP - LOOP TYPE
83930
POST SBE75-0010
ab1
1481484W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE75-0010
ab1
1491494W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE75-0010
ab1
150150K8831• WASHER - .190 DIA X 0,51 THK
POST SBE75-0010
ab1
152152400WSS8• CLIP - LOOP TYPE
83930
POST SBE75-0010
ab1
1561564W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE75-0010
ab1
1571574W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE75-0010
ab1
158158K8831• WASHER - .190 DIA X 0,51 THK
POST SBE75-0010
ab1
160160400WSS8• CLIP - LOOP TYPE
83930
POST SBE75-0010
ab1
1641644W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE75-0010
ab1
200200AS15779• • WIRE - THRUST
U1653
POST SBE75-0010
ab1
201201AS15703• • NUT - TUBE COUPLING
U1653
POST SBE75-0010
ab1
202202AS15726• • FERRULE
U1653
POST SBE75-0010
ab1
218218LK53504• • REDUCER
POST SBE75-0010
ab1
222222JR17175• • CONNECTR
POST SBE75-0010
ab1
242242AS15810• • ADAPTOR - STRAIGHT TUBE
U1653
POST SBE75-0010
ab1
5005006A2155• TUBE - ASSY OF,COOLING AIR
POST SBE75-0010
ab1
5255254W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE75-0010
ab1
526526K8831• WASHER - .190 DIA X 0,51 THK
POST SBE75-0010
ab1
528528400WSS8• CLIP - LOOP TYPE
83930
POST SBE75-0010
ab1
5325324W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE75-0010
ab1
5335334W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
POST SBE75-0010
ab1
534534K8831• WASHER - .190 DIA X 0,51 THK
POST SBE75-0010
ab1
536536400WSS8• CLIP - LOOP TYPE
83930
POST SBE75-0010
ab1
5405404W0043• NUT - .190 DIA
Optional Part

4W0043
POST SBE75-0010
ab1
600600AS15781• • WIRE - THRUST
U1653
POST SBE75-0010
ab1
601601AS15705• • NUT - TUBE COUPLING
U1653
POST SBE75-0010
ab1
602602AS15730• • FERRULE - WELDING TUBE
U1653
POST SBE75-0010
ab1
642642AS15810• • ADAPTOR - STRAIGHT TUBE
U1653
POST SBE75-0010
ab1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

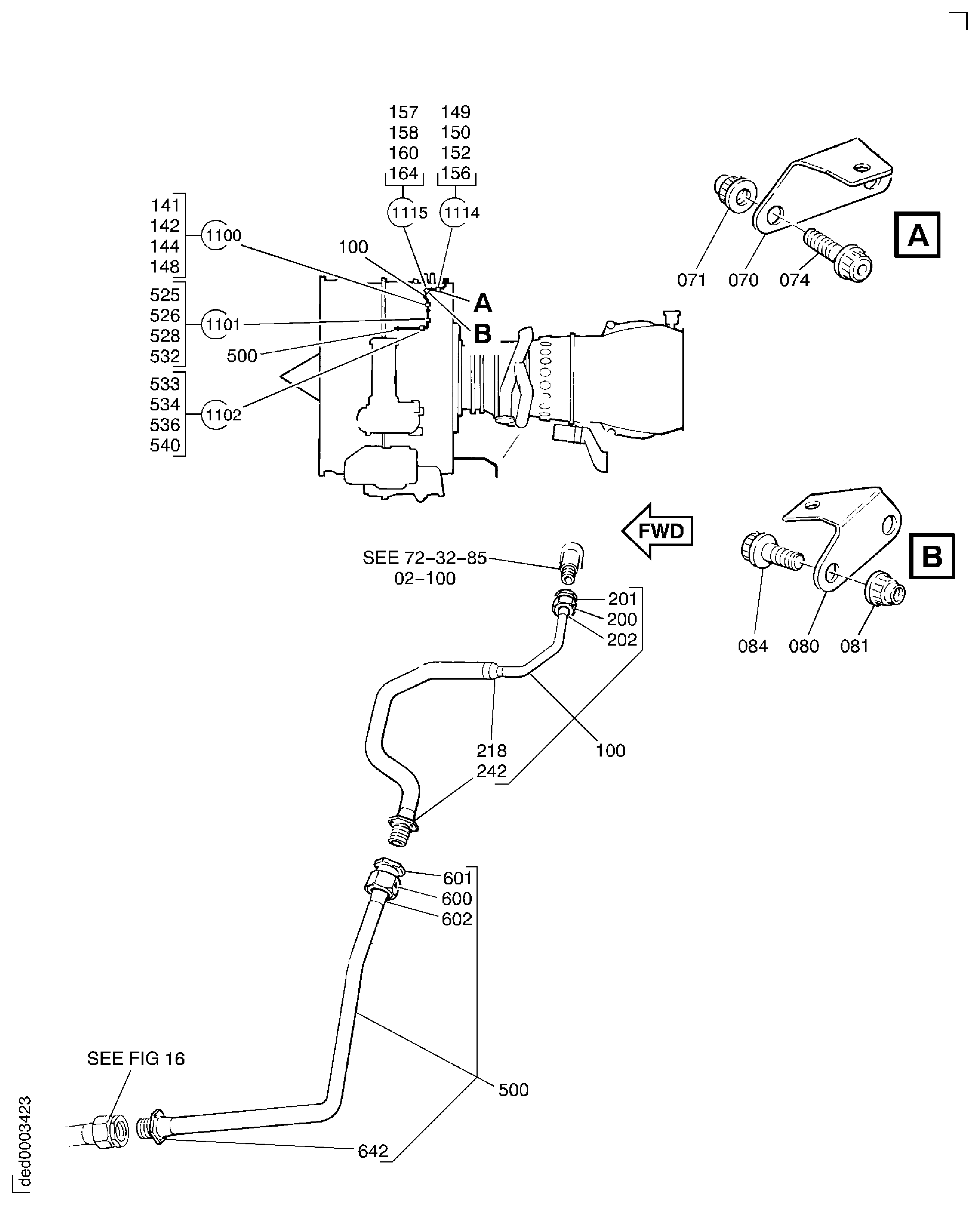

Figure: AIR-BEARING COMPARTMENT COOLING & SEALING TUBES

BEARING COMPARTMENT COOLING

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS8
Part Name:CLIP, LOOP TYPE
Manufacturer Code:83930
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0043
Part Name:NUT, SELF LOCKING, ASSEMBLY OF - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS41104NUT - 0.19 DIAU1653
Part Number:4W0102
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0342BOLT - .190 DIA X .4380AM53
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:4W0164
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21510BOLT - .250 DIA X .625U1653
Part Number:4W0342
Part Name:BOLT - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0102BOLT, MACHINE DOUBLE HEX - .190 DIA X .4380AM53
Part Number:6A2155
Part Name:TUBE - COOLING AIR, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2164
Part Name:TUBE - COOLING AIR, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2165
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A3126
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:AS15703
Part Name:NUT - TUBE COUPLING
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15705
Part Name:NUT, TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15726
Part Name:FERRULE
Manufacturer Code:U1653
Part Number:AS15730
Part Name:FERRULE, WELDING TUBE
Manufacturer Code:U1653
Part Number:AS15779
Part Name:WIRE - THRUST
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15781
Part Name:WIRE, THRUST
Manufacturer Code:U1653
Part Number:AS15810
Part Name:ADAPTOR - STRAIGHT TUBE
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21407
Part Name:BOLT - 0.19 DIA X 0.438
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-05BOLT96906
Part Number:AS21510
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:JR17175
Part Name:CONNECTOR
Manufacturer Code:0AM53
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:LK53504
Part Name:REDUCER
Manufacturer Code:0AM53
Part Number:MS9556-05
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:MS9557-08
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.625
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21010BOLT - .250 DIA X .625U1653
AS21510BOLT - .250 DIA X .625U1653
