AIR-TURBINE COOLING AIR TUBES

DMC:V2500-A1-75-23-49-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B75234901AIR-TURBINE COOLING AIR TUBES, PRE SBE70-0368aa
000SBE0368-01AIR-TURBINE COOLING AIR TUBES, PRE SBE75-0117ab
000SBE0117-01AIR-TURBINE COOLING AIR TUBESac
0800805W1960• BRACKETaa-ac1
0900902A1470• SEAL - C METALaa-ac1
0950952A0696• SEAL - C METALaa-ac1
1001002A1492• TUBE - TCA SUPPLY,ASSY OF
PRE SBE75-0117
aa-ac1
100100A6A8597• TUBE - A/O, SUPPLY T.C.A.
POST SBE75-0117
aa-ac1
1101104W0225• BOLT - .3125 DIA X .750
PRE SBE70-0368
aa4
110110A4W0227• BOLT - .3125 DIA X .875
POST SBE70-0368
ab-ac4
120120MS9576-06• BOLT
96906
aa-ac4
1301304W0001• NUT - .190 DIAaa-ac1
1351354W0103• BOLT - .190 DIA X .500aa-ac1
1401402A0776• CLAMP - TCAaa-ac1
1451454W0001• NUT - .190 DIAaa-ac1
1501504W0103• BOLT - .190 DIA X .500aa-ac1
1551552A0776• CLAMP - TCAaa-ac1
2002002A0783• • ELBOW - FRONT T.C.Aaa-ac1
2102102A0785• • FLANGE - REAR T.C.Aaa-ac1
2202202A0721• • SLEEVE - HALF T.C.Aaa-ac2
2252252A0721• • SLEEVE - HALF T.C.Aaa-ac2
2302302A0721• • SLEEVE - HALF T.C.Aaa-ac2
4904902A1470• SEAL - C METALaa-ac1
4954952A0696• SEAL - C METALaa-ac1
5005002A0711• TUBE - TCA SUPPLY ASSY OFaa-ac1
5105104W0225• BOLT - .3125 DIA X .750
PRE SBE70-0368
aa4
510510A4W0227• BOLT - .3125 DIA X .875
POST SBE70-0368
ab-ac4
520520MS9576-06• BOLT
96906
aa-ac4
5305304W0001• NUT - .190 DIAaa-ac1
5355354W0103• BOLT - .190 DIA X .500aa-ac1
5405402A0776• CLAMP - TCAaa-ac1
5455454W0001• NUT - .190 DIAaa-ac1
5505504W0103• BOLT - .190 DIA X .500aa-ac1
5555552A0776• CLAMP - TCAaa-ac1
6006002A0670• • FLANGE - FRONT T.C.Aaa-ac1
6106102A0785• • FLANGE - REAR T.C.Aaa-ac1
6206202A0721• • SLEEVE - HALF T.C.Aaa-ac2
6306302A0721• • SLEEVE - HALF T.C.Aaa-ac2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

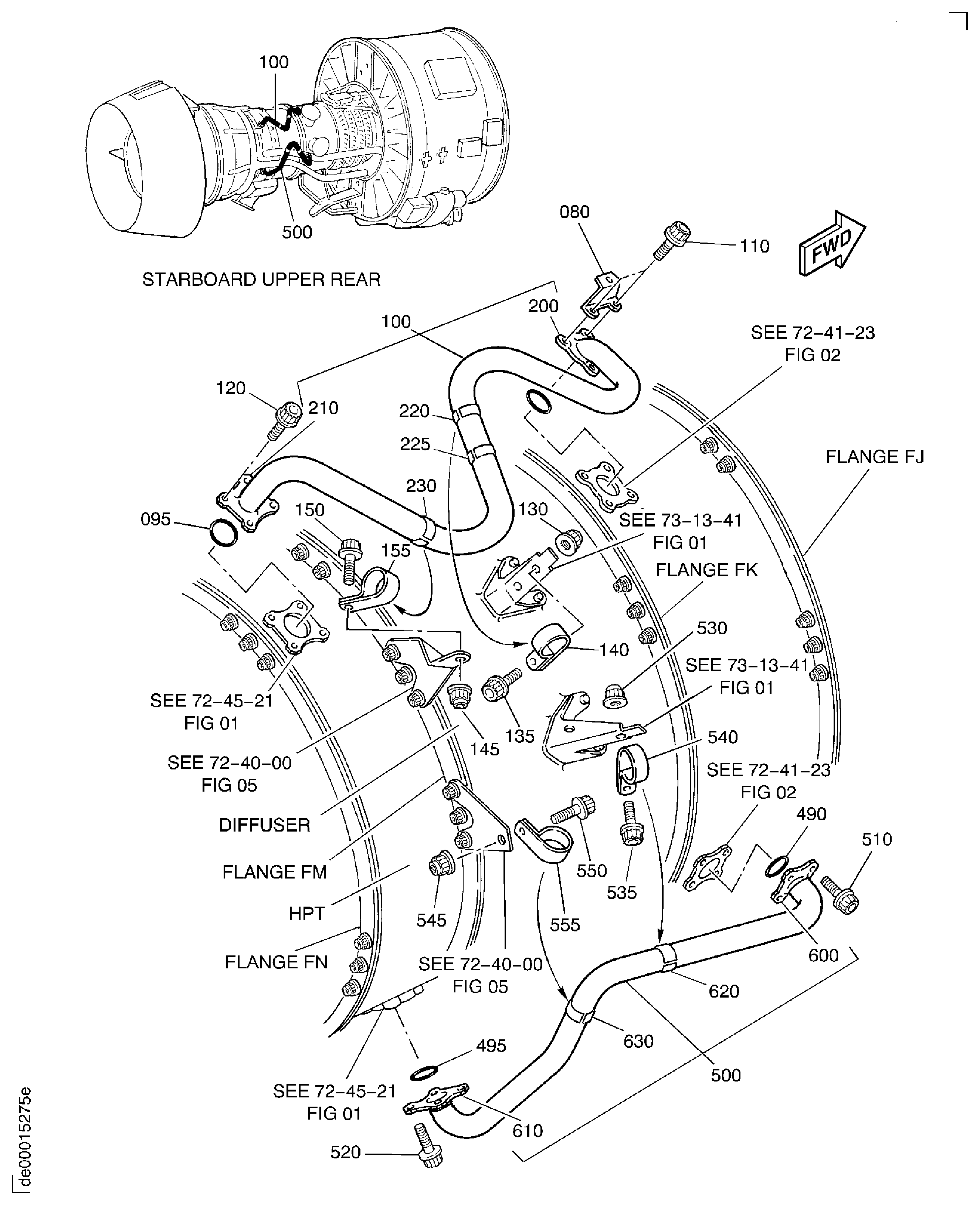

Figure: AIR-TURBINE COOLING AIR TUBES

TURBINE COOLING TUBES

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:2A0670
Part Name:FLANGE - FRONT T.C.A
Manufacturer Code:0AM53
Part Number:2A0696
Part Name:SEAL - C METAL
Manufacturer Code:0AM53
Part Number:2A0711
Part Name:TUBE - TCA SUPPLY ASSY OF
Manufacturer Code:0AM53
Part Number:2A0721
Part Name:SLEEVE - HALF T.C.A
Manufacturer Code:0AM53
Part Number:2A0776
Part Name:CLAMP - TCA
Manufacturer Code:0AM53
Part Number:2A0783
Part Name:ELBOW - FRONT T.C.A.
Manufacturer Code:0AM53
Part Number:2A0785
Part Name:FLANGE - REAR T.C.A
Manufacturer Code:0AM53
Part Number:2A1470
Part Name:SEAL - C METAL
Manufacturer Code:0AM53
Part Number:2A1492
Part Name:TUBE - TURBINE COOLING AIR, SUPPLY, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0225
Part Name:BOLT - 0.3125 DIA X 0.750
Manufacturer Code:0AM53
Part Number:4W0227
Part Name:BOLT, MACHINE DOUBLE HEX - .3125 DIA X .875
Manufacturer Code:0AM53
Part Number:5W1960
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A8597
Part Name:TUBE - SUPPLY T.C.A., ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9576-06
Part Name:BOLT, MACHINE
Manufacturer Code:96906
