AIR-HP COMPRESSOR BLEED CONTROL TUBES

DMC:V2500-A1-75-32-49-11A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
11
000B75324911AIR-HP COMPRESSOR BLEED CONTROL TUBES, PRE SBE75-0050aa
000SBE0050-01AIR-HP COMPRESSOR BLEED CONTROL TUBES, PRE SBE79-0087ab
000SBE0087-01AIR-HP COMPRESSOR BLEED CONTROL TUBESac
1001005A9149• TUBEA/O - AIR HPC 7TH B/VALaa-ac1
1411414W0105• BOLT - .190 DIA X .625aa-ac1
1421425W1086• WASHERaa-ac1
144144400WSS4• CLIP
83930
aa-ac1
1481484W0001• NUT - .190 DIAaa-ac1
1491494W0105• BOLT - .190 DIA X .625aa-ac1
1501505W1086• WASHERaa-ac1
152152400WSS4• CLIP
83930
aa-ac1
1561564W0001• NUT - .190 DIAaa-ac1
200200AS15777• • WIRE - THRUST
U1653
aa-ac2
201201AS15701• • NUT - TUBE COUPLING
U1653
aa-ac2
2022025W8143• • FERRULE - ASSY ELBOWaa-ac1
242242AS15768• • FERRULE - ASSY
U1653
aa-ac1
5005005A9077• TUBE - A/O AIR HPC 7TH B/VAL
PRE SBE75-0050
aa1
500500A6A5338• TUBE - A/O AIR HPC 7TH B/VAL
POST SBE75-0050
PRE SBE79-0087
aa-ab1
500500B6A6216• TUBE - A/O AIR-HP7SOLENOID DISCON TO DISCON
POST SBE79-0087
ac1
528528400WSS4• CLIP
83930
aa-ac1
536536400WSS4• CLIP
83930
aa-ac1
544544400WSS4• CLIP
83930
aa-ac1
552552400WSS4• CLIP
83930
PRE SBE79-0087
aa-ab1
560560AS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE79-0087
ac1
568568AS62404• CLIP - 6.35 MM (0.250)
U1653
POST SBE79-0087
ac1
602602AS15802• • ADAPTOR
U1653
aa-ac1
614614UP11152• • BRACKET - INTER TUBE SUPPORTaa-ac1
614614AUP11152• • BRACKET - INTER TUBE SUPPORT
POST SBE75-0050
PRE SBE79-0087
ab1
640640AS15777• • WIRE - THRUST
U1653
aa-ac1
641641AS15701• • NUT - TUBE COUPLING
U1653
aa-ac1
642642AS15768• • FERRULE - ASSY
U1653
aa-ac1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

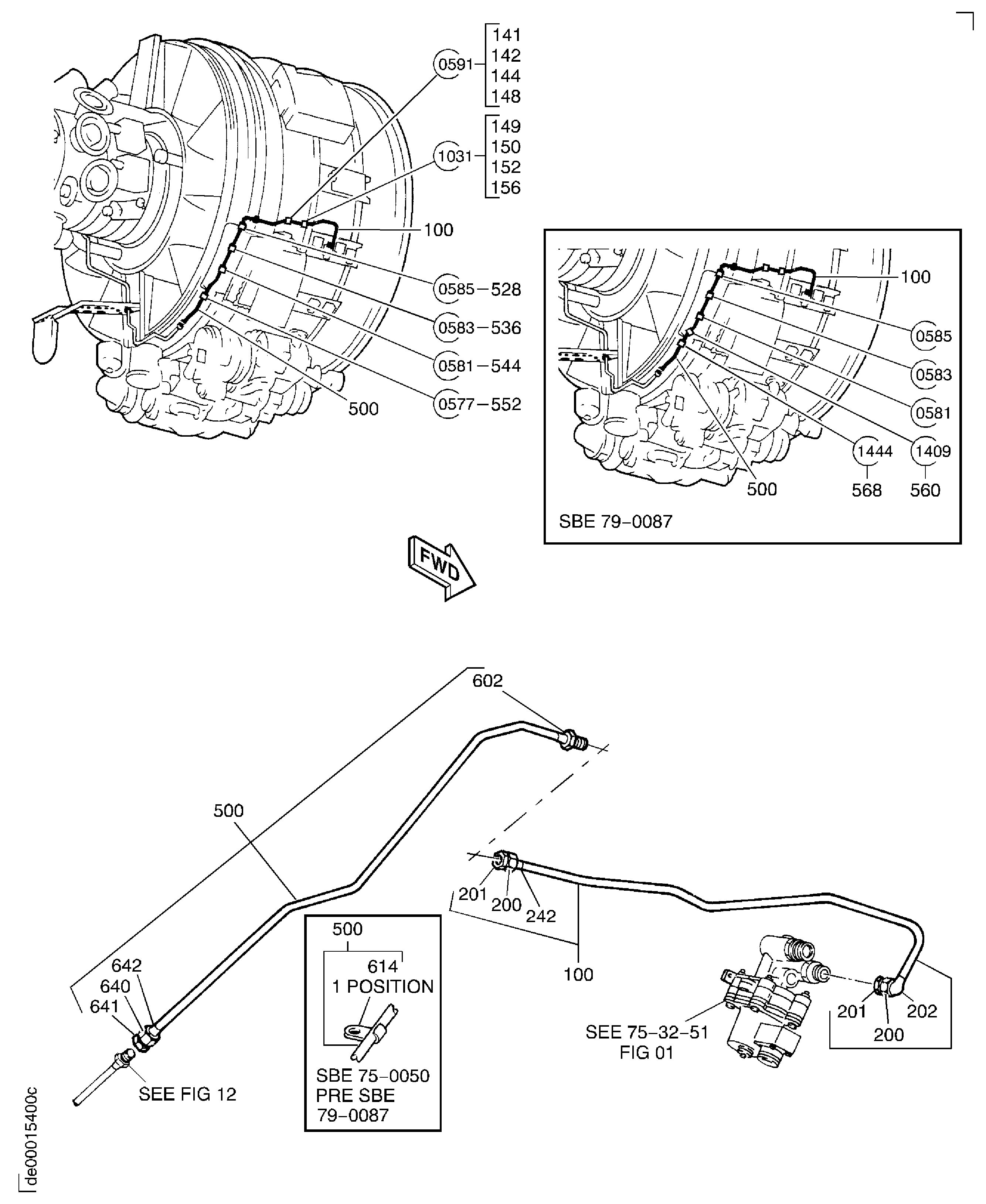

Figure: AIR-HP COMPRESSOR BLEED CONTROL TUBES

AIR-HPC BLEED CONTROL TUBES

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS4
Part Name:CLIP
Manufacturer Code:83930
Optional Parts
Part NumberPart NameManufacturer
AS62404CLIP - 6.35 MM (0.250)U1653
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0105
Part Name:BOLT - MACHINE DOUBLE HEX, .190 DIA X .625
Manufacturer Code:0AM53
Part Number:5A9077
Part Name:TUBE - AIR HPC, 7TH STAGE BLEED VALVE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5A9149
Part Name:TUBE - AIR HPC, 7TH STAGE BLEED VALVE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5W1086
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:5W8143
Part Name:FERRULE, ASSY ELBOW
Manufacturer Code:0AM53
Part Number:6A5338
Part Name:TUBE - AIR HPC 7TH B/VAL, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A6216
Part Name:TUBE - AIR, HP 7 SOLENOID DISCON TO DISCON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:AS15701
Part Name:NUT - TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15768
Part Name:FERRULE - ASSEMBLY
Manufacturer Code:U1653
Part Number:AS15777
Part Name:WIRE - THRUST
Manufacturer Code:U1653
Part Number:AS15802
Part Name:ADAPTOR, STRAIGHT TUBE
Manufacturer Code:U1653
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS62404
Part Name:CLIP - 6.35 MM (0.250)
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
400WSS4CLIP83930
Part Number:UP11152
Part Name:BRACKET - SUPPORT, INTER-TUBE
Manufacturer Code:0AM53
