VIBRATION TRANSDUCER

DMC:V2500-A1-77-32-15-05A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
05
000B77321505VIBRATION TRANSDUCER, PRE SBE71-0067aa
000SBE0067-01VIBRATION TRANSDUCERab
-005005740-5405-501INSTL - VIBRATION TRANSDUCER
51563
aa-abREF
-005005A740-5405-507INSTL - VIBRATION TRANSDUCER
51563
PRE SBE71-0067
aa-abREF
-005005B740-5405-509INSTL - VIBRATION TRANSDUCER
51563
POST SBE71-0067
aa-abREF
-010010740-5406-503INSTLLTN - BRACKETS
51563
aa-abREF
-010010A740-5406-507INSTLLTN - BRACKETS
51563
aa-abREF
-010010B740-5406-509INSTLLTN - BRACKETS
51563
aa-abREF
-010010C740-5406-509INSTLLTN - BRACKETS
51563
PRE SBE71-0067
aaREF
-010010D740-5406-511BRACKET - INSTALLATION
51563
POST SBE71-0067
abREF
060060740-5446-501• BRACKET
51563
aa-ab1
062062AS21509• BOLT - .250 DIA X .562
U1653
aa-ab2
066066AS20625• NUT - .250 DIA
U1653
aa-ab2
310310MS35338-138• WASHER
96906
aa-ab1
314314740-5451-501• SPACER
51563
aa-ab1
318318AS21407• BOLT - .190 DIA X .438
U1653
aa-ab1
350350740-5460-501• BRACKET
51563
aa-ab1
351351AS20625• NUT - .250 DIA
U1653
aa-ab2
354354AS21513• BOLT - .250 DIA X .812
U1653
aa-ab2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

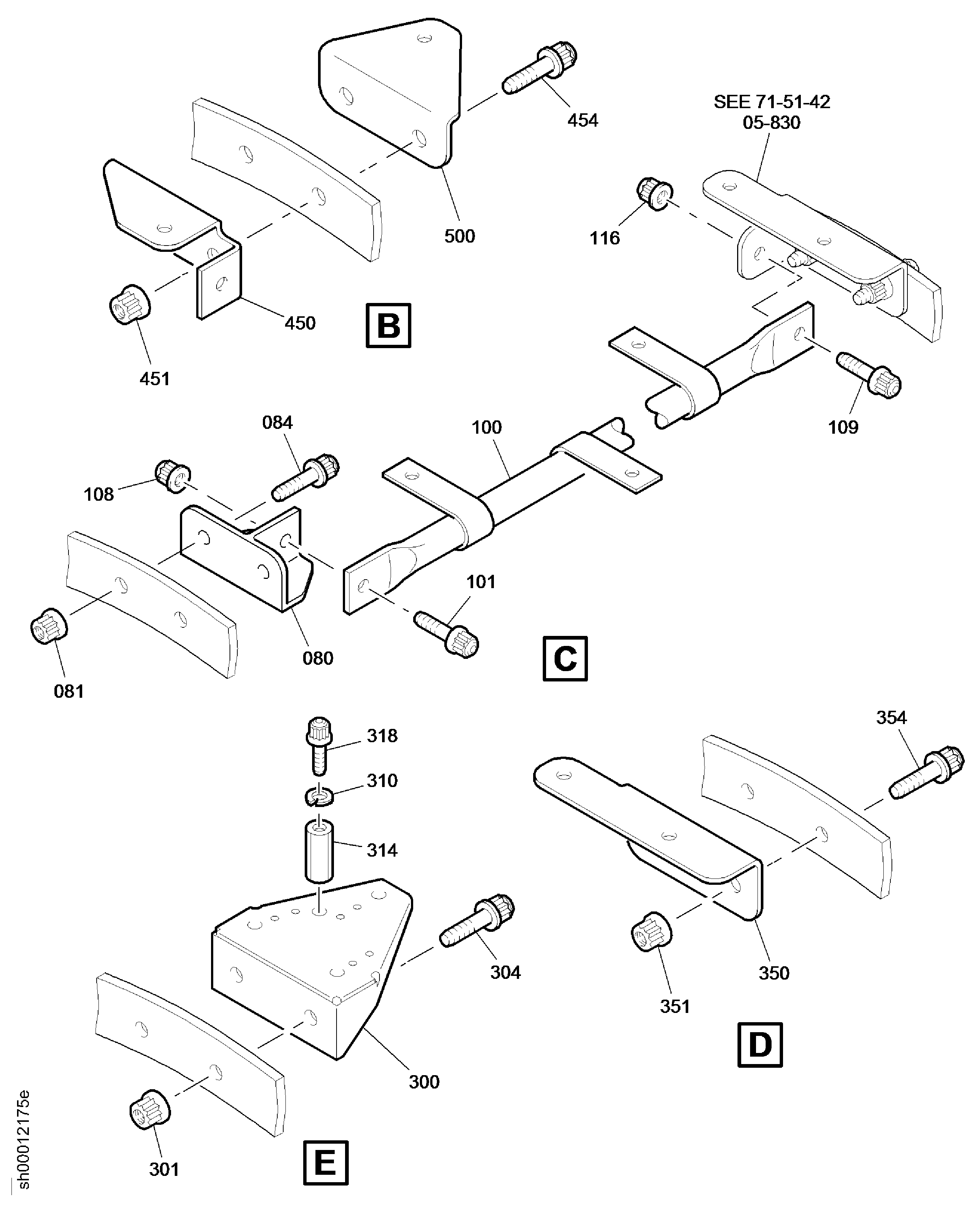

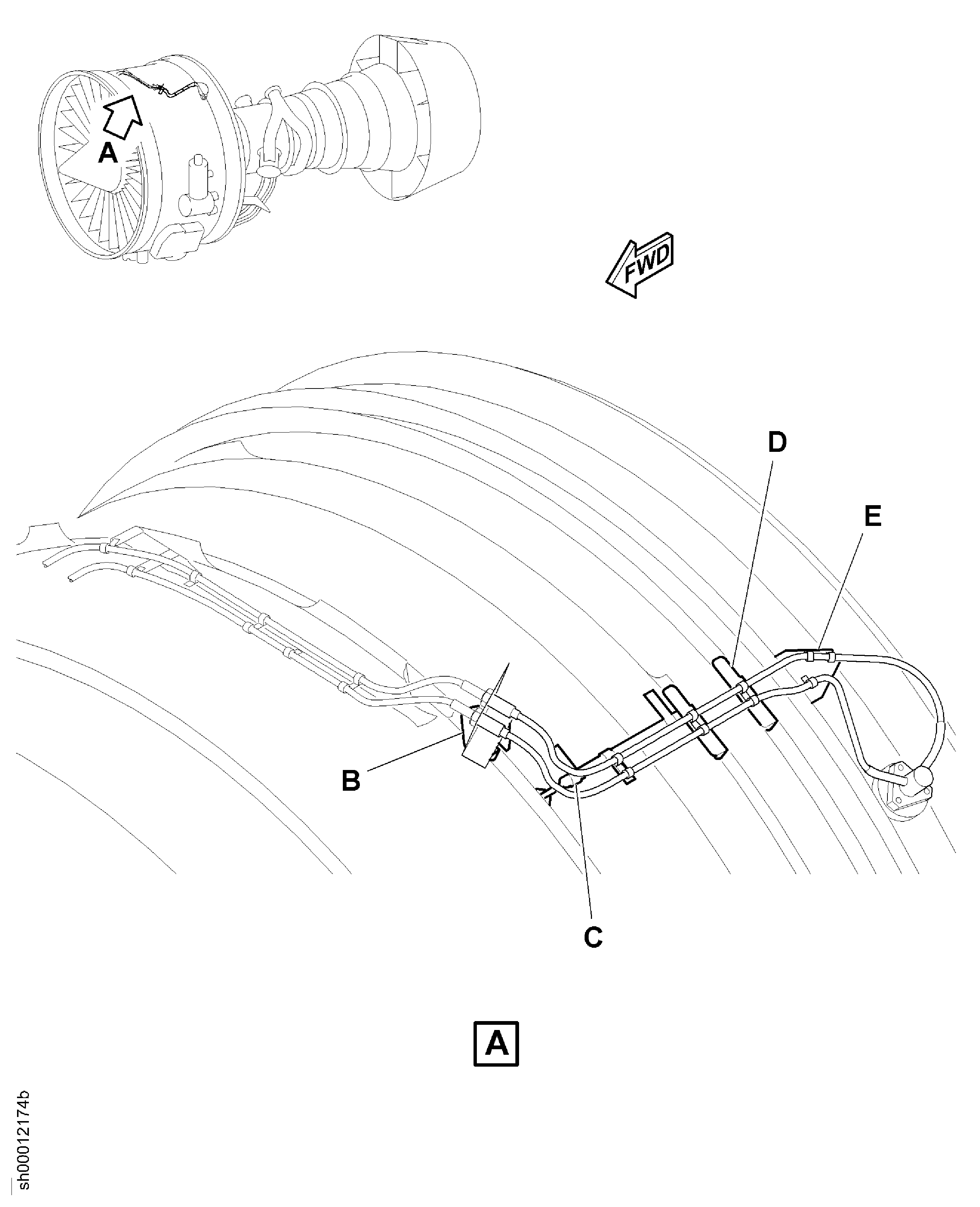

Figure: VIBRATION TRANSDUCER

TRANSDUCER ASSY VIBRATION

TRANSDUCER ASSY VIBRATION

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:740-5405-501
Part Name:INSTALL - VIBRATION TRANSDUCER
Manufacturer Code:51563
Part Number:740-5405-507
Part Name:INSTALL - VIBRATION TRANSDUCER
Manufacturer Code:51563
Part Number:740-5405-509
Part Name:INSTALL - VIBRATION TRANSDUCER
Manufacturer Code:51563
Part Number:740-5406-503
Part Name:INSTALL - BRACKETS
Manufacturer Code:51563
Part Number:740-5406-507
Part Name:INSTALL - BRACKETS
Manufacturer Code:51563
Part Number:740-5406-509
Part Name:INSTALL - BRACKETS
Manufacturer Code:51563
Part Number:740-5406-511
Part Name:BRACKET - INSTALLATION
Manufacturer Code:51563
Part Number:740-5446-501
Part Name:BRACKET
Manufacturer Code:51563
Part Number:740-5451-501
Part Name:SPACER
Manufacturer Code:51563
Part Number:740-5460-501
Part Name:BRACKET
Manufacturer Code:51563
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21009
Part Name:BOLT - 0.25 DIA X 0.562
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-07BOLT96906
Part Number:AS21407
Part Name:BOLT - 0.19 DIA X 0.438
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-05BOLT96906
Part Number:AS21509
Part Name:BOLT - 0.25 DIA X 0.562
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-07BOLT96906
Part Number:AS21513
Part Name:BOLT - .250 DIA X .812
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-11BOLT96906
Part Number:MS35338-138
Part Name:WASHER
Manufacturer Code:96906
Part Number:MS9556-05
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:MS9557-07
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21009BOLT - 0.25 DIA X 0.562U1653
AS21509BOLT - 0.25 DIA X 0.562U1653
Part Number:MS9557-11
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21513BOLT - .250 DIA X .812U1653
