EXHAUST-THRUST REVERSER OPENING ACTUATOR

DMC:V2500-A1-78-36-51-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B78365101EXHAUST-THRUST REVERSER OPENING ACTUATOR, PRE SBN78-0018aa
000SBN0018-01EXHAUST-THRUST REVERSER OPENING ACTUATOR, PRE SBN70-0371ab
000SBN0371-01EXHAUST-THRUST REVERSER OPENING ACTUATORac
-001001740-0251-513SYS - INSTL,C DUCT OPNG LH S
51563
aa-acREF
-001001A740-0251-521SYS - INSTL,C DUCT OPNG LH S
51563
PRE SBN78-0018
aa-abREF
-001001B740-0251-529DRAWING - SYS INSTL,C DUCT OPNG LH S
51563
POST SBN78-0018
PRE SBN70-0371
aa-abREF
-001001C740-0251-533DUCT
51563
POST SBN70-0371
acREF
0100103282982-3• ACTUATOR
59364
aa-ac1
015015MS21042-6• NUT - .375 DIA
96906
aa-ac2
015015ANAS1805-6• NUT
80205
aa-ac2
020020AN960-616• WASHER
81352
aa-ac1
020020AAN960C616• WASHER
81352
aa-ac4
030030S700B1029-501• BUSHING
51563
aa-ac2
040040NAS6306U17• BOLT
80205
aa-ac2
040040ANAS6206-17• BOLT
80205
aa-ac2
040040BNAS6706U17• BOLT
80205
aa-ac2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

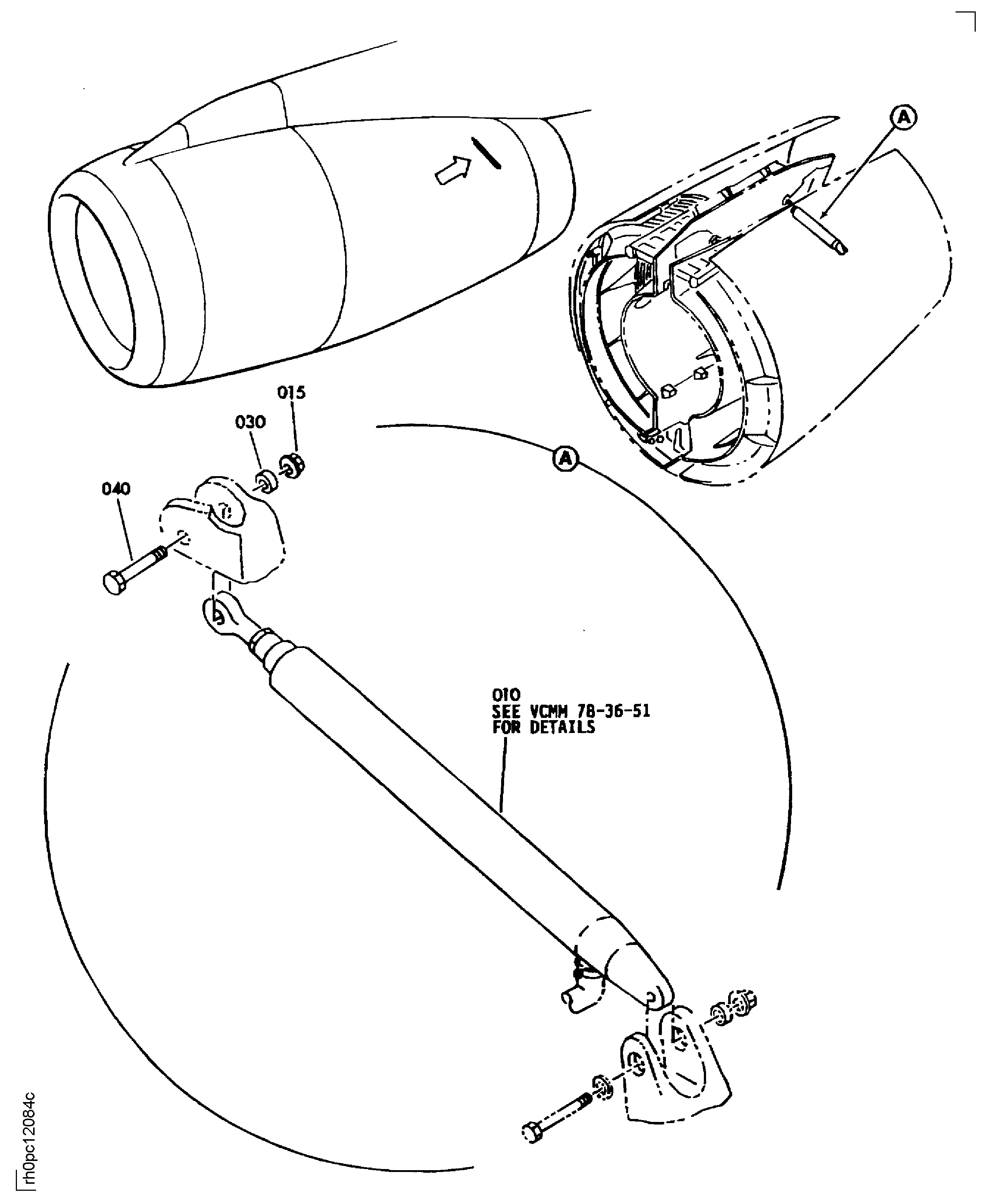

Figure: EXHAUST-THRUST REVERSER OPENING ACTUATOR

C DUCT OPENING ACTUATOR

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:59364
Enterprise Name:HONEYWELL INTERNATIONAL INC
BU Name:HONEYWELL INTERNATIONAL INC
Department:ENG SYSTEMS AND ACCESSORIES
Street:1300 W WARNER ROAD
P.O. Box:22200
City:TEMPE
State:ARIZONA
Zip Code:85284-2896
Country:USA
Manufacturer Code:80205
Enterprise Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
BU Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Part Number:3282982-3
Part Name:ACTUATOR
Manufacturer Code:59364
Part Number:740-0251-513
Part Name:SYS - INSTALL, C DUCT OPNG LH S
Manufacturer Code:51563
Part Number:740-0251-521
Part Name:SYS - INSTALL, C DUCT OPNG LH S
Manufacturer Code:51563
Part Number:740-0251-529
Part Name:DRAWING - SYS INSTALL,C DUCT OPNG LH S
Manufacturer Code:51563
Part Number:740-0251-533
Part Name:DUCT
Manufacturer Code:51563
Link not Found
Link not Found
Part Number:MS21042-6
Part Name:NUT - 0.375 DIAMATER
Manufacturer Code:96906
Part Number:NAS1805-6
Part Name:NUT
Manufacturer Code:80205
Part Number:NAS6206-17
Part Name:BOLT
Manufacturer Code:80205
Part Number:NAS6306U17
Part Name:BOLT
Manufacturer Code:80205
Part Number:NAS6706U17
Part Name:BOLT
Manufacturer Code:80205
Part Number:S700B1029-501
Part Name:BUSHING
Manufacturer Code:51563
