OIL-AIR COOLED OIL COOLER MODULATING VALVE

DMC:V2500-A1-79-21-51-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B79215101OIL-AIR COOLED OIL COOLER MODULATING VALVE, PRE SBE79-0043aa
000SBE0043-01OIL-AIR COOLED OIL COOLER MODULATING VALVE, PRE SBE79-0059ab
000SBE0059-01OIL-AIR COOLED OIL COOLER MODULATING VALVE, PRE SBE79-0080ac
000SBE0080-01OIL-AIR COOLED OIL COOLER MODULATING VALVE, PRE SBE79-0082ad
000SBE0082-01OIL-AIR COOLED OIL COOLER MODULATING VALVE, PRE SBE79-0087ae
000SBE0087-01OIL-AIR COOLED OIL COOLER MODULATING VALVEaf
070070740-5980-503• BRACKET - TIE STRAP
51563
SEE 24-24–43
aa-af1
071071AS20624• NUT - .190 DIA
U1653
aa-af1
0740744W0103• BOLT - .190 DIA X .500aa-af1
0900906A8173• BRACKET - CLIPPING
POST SBE79-0087
af1
100100TY1558-51• VALVE
K0377
PRE SBE79-0043
aa-af1
100100ATY1558-52• VALVE - AIR MODULATING
K0377
POST SBE79-0043
PRE SBE79-0059
aa-af1
100100BTY1558-52• VALVE
K0377
POST SBE79-0059
PRE SBE79-0080
aa-af1
100100CTY1558-52• VALVE
K0377
POST SBE79-0080
PRE SBE79-0082
aa-af1
100100D8910-620• VALVE - AIR MODULATING
66503
POST SBE79-0082
aa-af1
1051054W0002• NUT - .250 DIAaa-af20
1101104W2622• WASHER
PRE SBE79-0087
aa-ae43
110110A4W2622• WASHER
POST SBE79-0087
af41
1151154W0169• BOLT - .250 DIA X .938aa-af20
1181184W0171• BOLT - .250 DIA X 1.062aa-af2
1201204W0165• BOLT - .250 DIA X .688aa-af2
1301304W0003• NUT - .3125 DIAaa-af3
1351354W2623• WASHERaa-af6
138138AS23126• BOLT
U1653
aa-af1
140140AS23123• BOLT
U1653
aa-af2
5005005T8139• LINK - ASSY A1aa-af1
500500A5T8091• LINK - ASSY OF A1aa-af1
5265264W0003• NUT - .3125 DIAaa-af1
528528AS22620• BOLT - .3125 DIA X 1.250
U1653
aa-af1
5505505T8142• BRACKET - A1
ALT 5T8094
aa-af1
-550550A5T8094• BRACKET - A1
ALT 5T8142
aa-afREF
5525524W0002• NUT - .250 DIAaa-af1
5545544W0167• BOLT - .250 DIA X .812aa-af1
5805805T8092• LINK - ASSY A2
ALT 5T8140
aa-af1
-580580A5T8140• LINK - A/O A2
ALT 5T8092
aa-afREF
6066064W0003• NUT - .3125 DIAaa-af1
608608AS22620• BOLT - .3125 DIA X 1.250
U1653
aa-af1
6306305T8143• BRACKET - A2
ALT 5T8095
aa-af1
630630A5T8095• BRACKET - A2
ALT 5T8143
aa-af1
6326324W0002• NUT - .250 DIAaa-af2
6346344W0168• BOLT - .250 DIA X .875aa-af2
6606605T8141• LINK - A/O A3
ALT 5T8093
aa-af1
660660A5T8093• LINK - ASSY A3
ALT 5T8141
aa-af1
6866864W0003• NUT - .3125 DIAaa-af1
688688AS22620• BOLT - .3125 DIA X 1.250
U1653
aa-af1
7107105T8144• BRACKET - A3
ALT 5T8096
aa-af1
-710710A5T8096• BRACKET - A3
ALT 5T8144
aa-afREF
7127124W0002• NUT - .250 DIAaa-af2
7147144W0167• BOLT - .250 DIA X .812aa-af2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

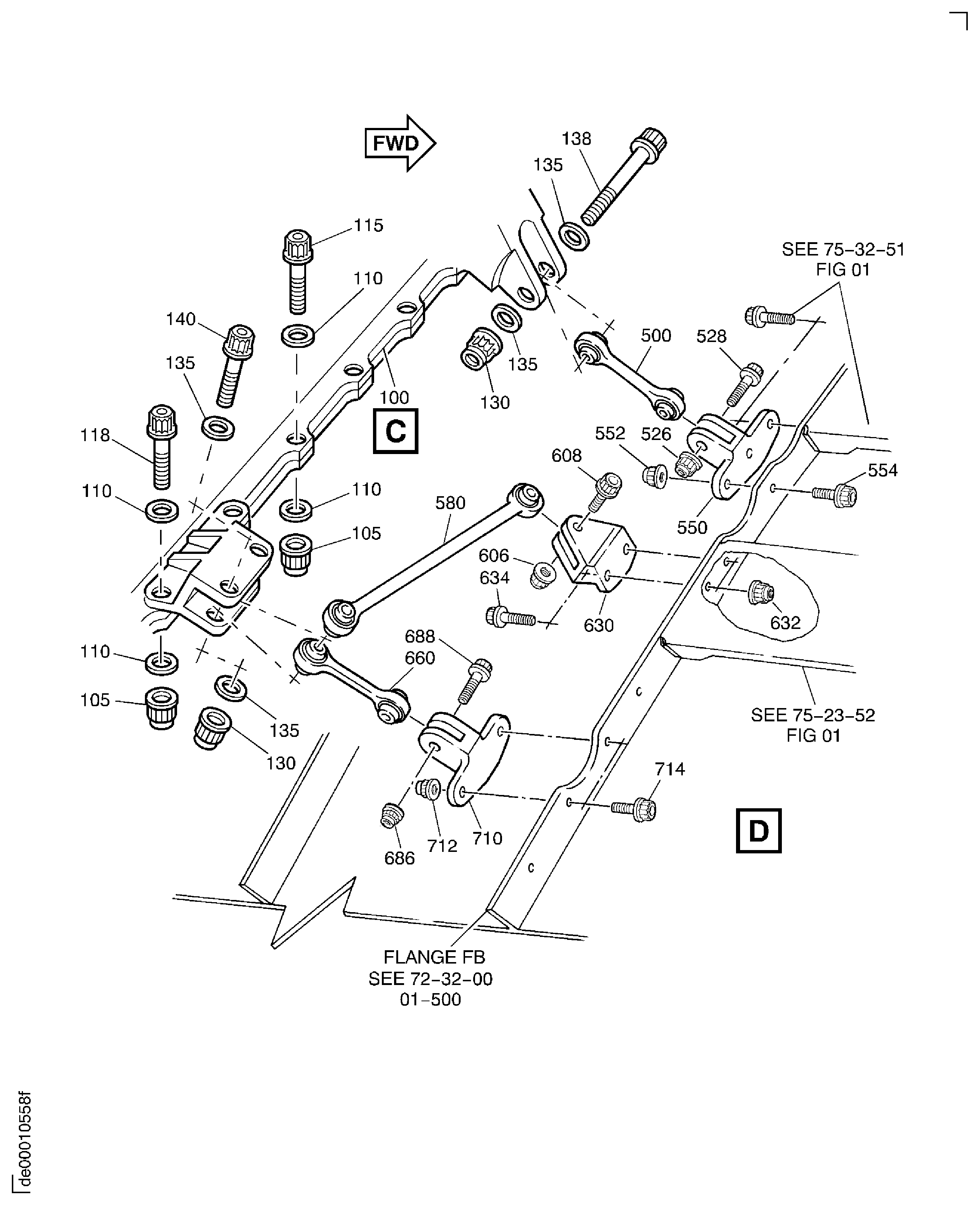

Figure: OIL-AIR COOLED OIL COOLER MODULATING VALVE
