ELECTRICAL POWER-IDG OIL COOLING TUBES

DMC:V2500-A5-24-21-49-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B24214902ELECTRICAL POWER-IDG OIL COOLING TUBES, PRE SBE71-0288aa
000SBE0288-01ELECTRICAL POWER-IDG OIL COOLING TUBESab
-005005740-5021-511ARRGT - IDG COOLING
51563
aa-abREF
100100740-5271-505• TUBE - ASSY COOLING
51563
aa-ab1
125125AS21414• BOLT - .190 DIA X .875
U1653
aa-ab1
126126SP154D• WASHER - .190 DIA
K7766
aa-ab1
128128400WSS12• CLIP
83930
aa-ab1
130130ST1698D48• SPACER
K4585
aa-ab1
1401404W0104• BOLT - .190 DIA X .562
Optional Part

AS21409
aa-ab1
141141K8831• WASHER - .190 DIA X 0,51 THK
PRE SBE71-0288
aa2
141141AK8831• WASHER - .190 DIA X 0,51 THK
POST SBE71-0288
ab1
144144400WSS12• CLIP - LOOP TYPE
83930
aa-ab1
1471474W0001• NUT - .190 DIA
Optional Part

AS20624
aa-ab1
1501504W0104• BOLT - .190 DIA X .562
Optional Part

AS21409
aa-ab1
151151K8831• WASHER - .190 DIA X 0,51 THK
PRE SBE71-0288
aa2
151151AK8831• WASHER - .190 DIA X 0,51 THK
POST SBE71-0288
ab1
154154400WSS12• CLIP - LOOP TYPE
83930
aa-ab1
1571574W0001• NUT - .190 DIA
Optional Part

AS20624
aa-ab1
1601604W0104• BOLT - .190 DIA X .562
Optional Part

AS21409
aa-ab1
161161K8831• WASHER - .190 DIA X 0,51 THK
PRE SBE71-0288
aa2
161161AK8831• WASHER - .190 DIA X 0,51 THK
POST SBE71-0288
ab1
164164400WSS12• CLIP - LOOP TYPE
83930
aa-ab1
1671674W0001• NUT - .190 DIA
Optional Part

AS20624
aa-ab1
500500740-5273-505• TUBE - ASSY COOLING
51563
aa-ab1
533533AS21414• BOLT - .190 DIA X .875
U1653
aa-ab1
534534SP154D• WASHER - .190 DIA
K7766
aa-ab1
536536400WSS10• CLIP
83930
aa-ab1
538538ST1698D48• SPACER
K4585
aa-ab1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

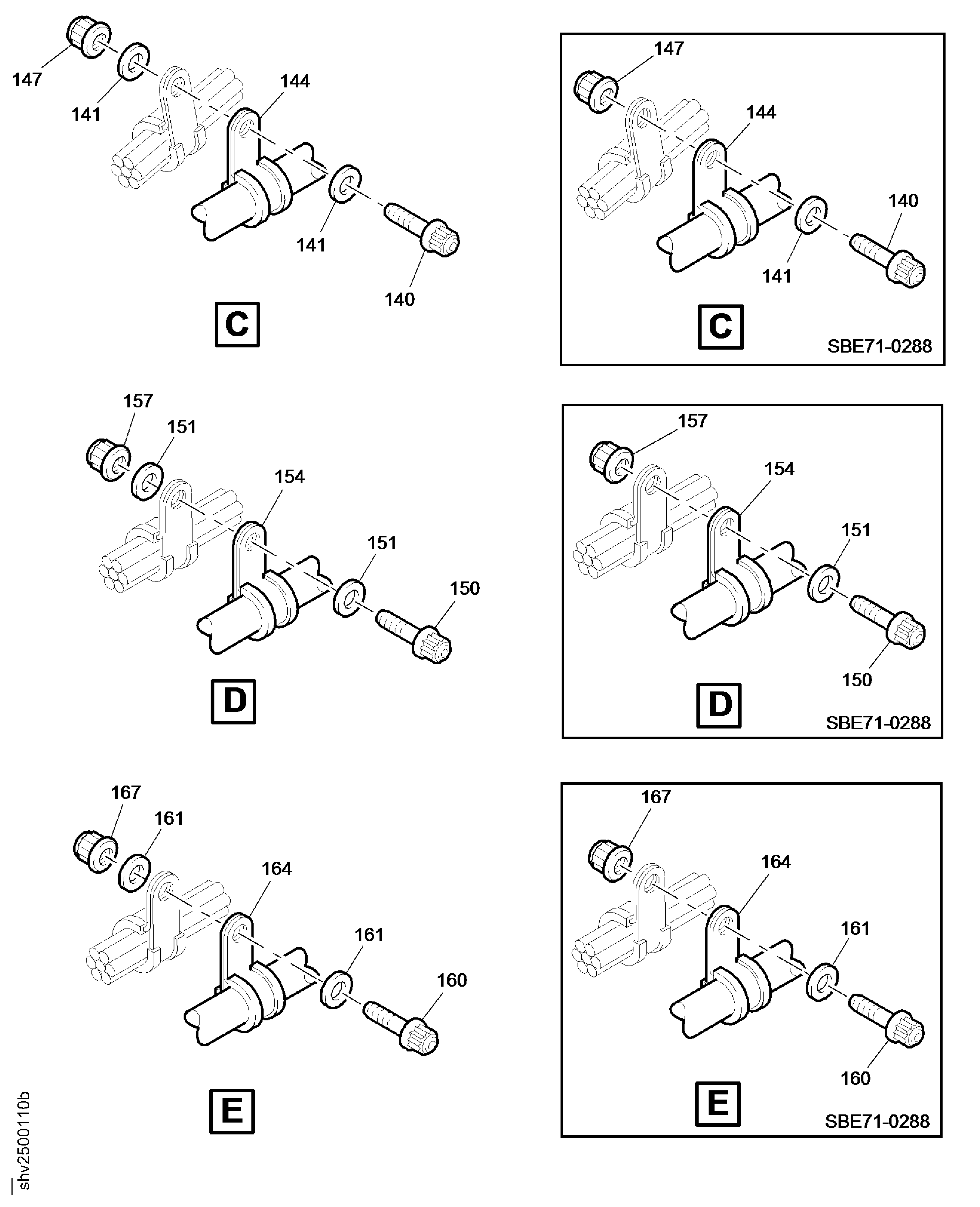

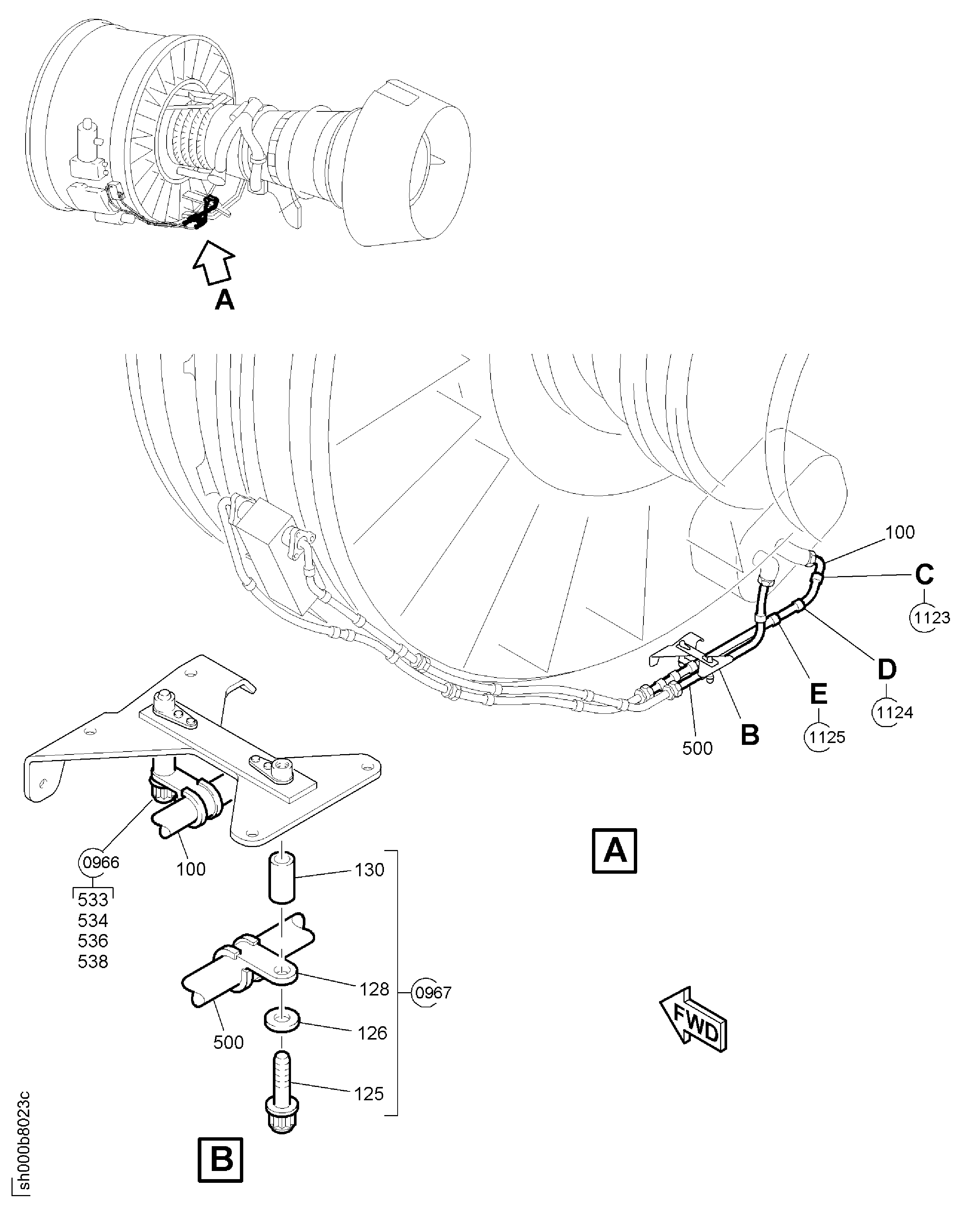

Figure: ELECTRICAL POWER-IDG OIL COOLING TUBES

TUBES-IDG OIL COOLING

TUBES-IDG OIL COOLING

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:K4585
Enterprise Name:SHORT BROS PLC
BU Name:NULL
Street:AIRPORT ROAD
P.O. Box:PO BOX 241 BT3
City:QUEENS ISLAND
State:BELFAST
Zip Code:9DZ
Country:UNITED KINGDOM
Manufacturer Code:K7766
Enterprise Name:K7766
BU Name:British Standards Institution
Street:2 Park Street
City:London
Zip Code:AW1A 2BS
Country:England
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS10
Part Name:CLIP
Manufacturer Code:83930
Part Number:400WSS12
Part Name:CLIP
Manufacturer Code:83930
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0104
Part Name:BOLT - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0344BOLT , BIHEX HD - .190 DIA X .5620AM53
Part Number:4W0344
Part Name:BOLT , BIHEX HD - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0104BOLT - .190 DIA X .5620AM53
Part Number:740-5021-511
Part Name:ARRANGEMENT, IDG COOLING
Manufacturer Code:51563
Part Number:740-5271-505
Part Name:TUBE - COOLING, ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5273-505
Part Name:TUBE - COOLING, ASSEMBLY OF
Manufacturer Code:51563
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21409
Part Name:BOLT - 0.190 DIA X 0.562
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-07BOLT - MACHINE, DOUBLE HEXAGON, EXTERNAL WASHER HEAD, 0.190 - 32 X 0.56296906
Part Number:AS21414
Part Name:BOLT - .190 DIA x.875
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-12BOLT96906
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:MS9556-07
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTERNAL WASHER HEAD, 0.190 - 32 X 0.562
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21409BOLT - 0.190 DIA X 0.562U1653
Part Number:MS9556-12
Part Name:BOLT
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21414BOLT - .190 DIA x.875U1653
Part Number:SP154D
Part Name:WASHER - 0.190 DIA
Manufacturer Code:K7766
Part Number:ST1698D48
Part Name:SPACER (10MM)
Manufacturer Code:K4585
