HYDRAULIC POWER-ENGINE MOUNTED HYDRAULIC TUBES

DMC:V2500-A5-29-11-49-04A-941A-D|Issue No:006.00|Issue Date:2020-08-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
04
000B29114904HYDRAULIC POWER - ENGINE MOUNTED HYDRAULIC TUBESaa
100100745-5604-501• TUBE - CASE DRAIN, ASSEMBLY OF
51563
aa1
105105AN924-6S• NUT - FLARED
81352
aa1
106106MS21902-6S• UNION - TUBE, FLARELESS
96906
aa1
106106AMS21902-6R• UNION
96906
aa1
108108100-906-2397• PACKING
51563
aa1
110110MS21924-6S• UNION
96906
aa1
110110AMS21924-6R• UNION
96906
aa1
900900740-5605-503• BRACKET - MOUNTING
51563
aa1
905905AS21508• BOLT - 0.25 DIA X 0.500
U1653
aa4
905905AAS21508• BOLT - 0.25 DIA X 0.500
U1653
ALT MS9557-06
aa4
-905905BMS9557-06• BOLT - DOUBLE HEXAGON
96906
ALT AS21508
aaREF
-910910740-5606-501• ANGLE - ATTACHMENT
51563
aaREF
-920920740-5607-501• ANGLE - ATTACHMENT
51563
aaREF
-922922740-5923-501• PACKING, PIECE
51563
aaREF
924924NAS7204U6• BOLT, CSK
80205
aa2
926926SP155E• WASHER
K7766
aa2
928928NAS1291C4M• NUT
80205
ALT H42-4
aa2
-928928AH42-4• NUT - .250 DIA
15653
ALT NAS1291C4M
aaREF
-940940740-5612-501• ANGLE - ATTACHMENT
51563
aaREF
-970970740-5611-503• RAFT
51563
aaREF
-980980740-5615-503• ANGLE - ATTACHMENT
51563
aaREF
-985985740-5923-501• PACKING, PIECE
51563
aaREF
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

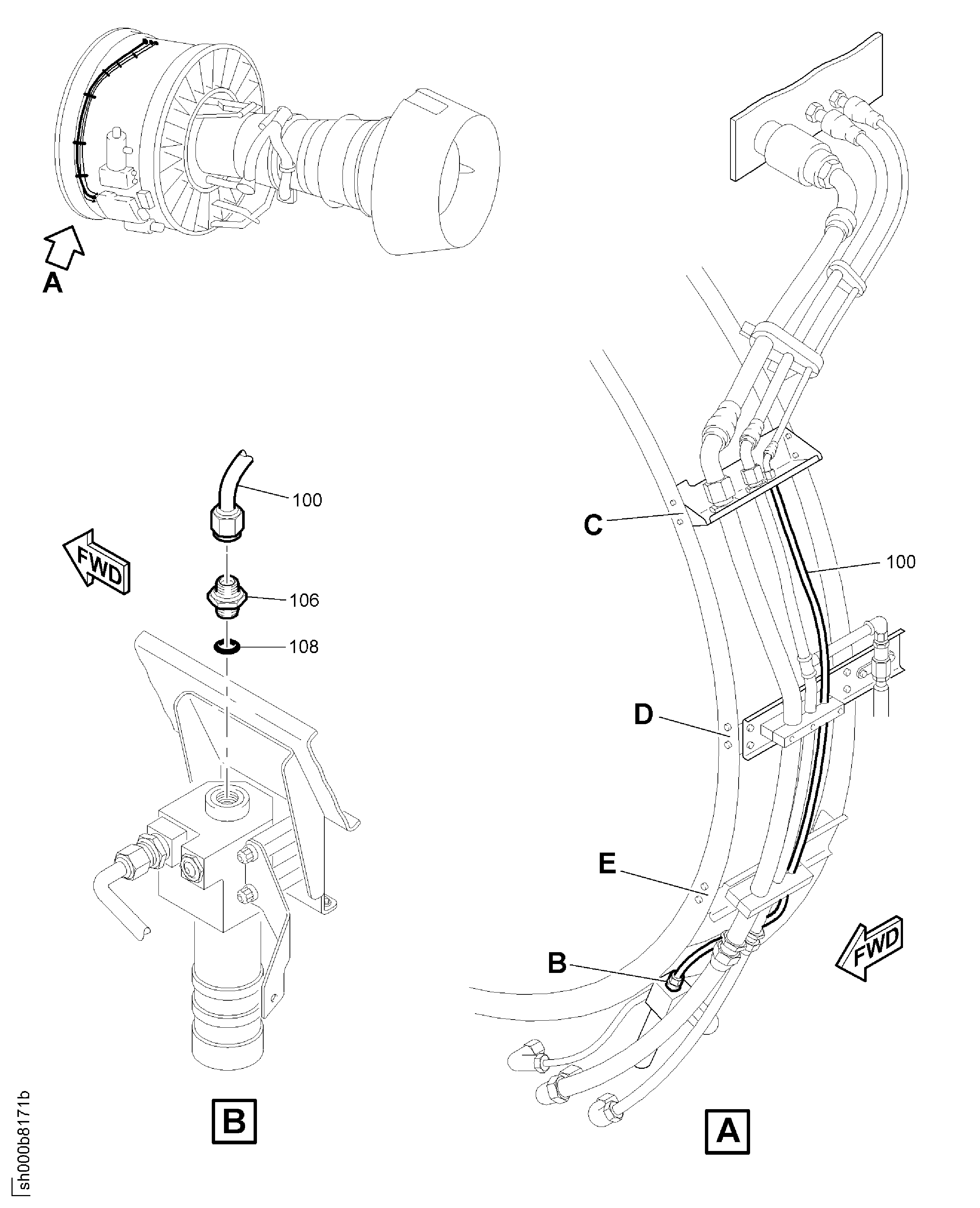

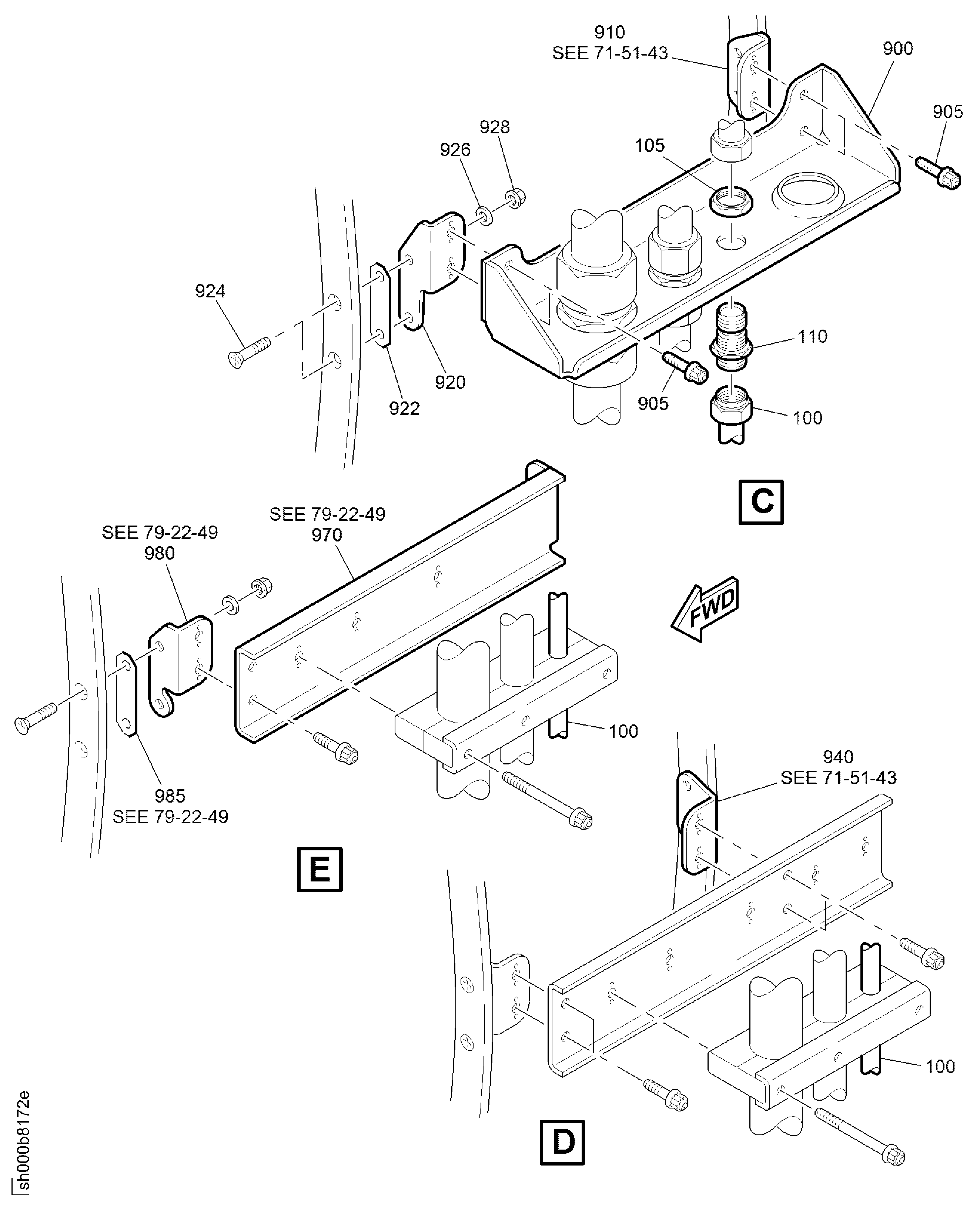

Figure: HYDRAULIC POWER-ENGINE MOUNTED HYDRAULIC TUBES

TUBES HYDRAULIC FLEX

TUBES HYDRAULIC FLEX

Change Type:

Corrected XML Markup.

Manufacturer Code:15653
Enterprise Name:ALCOA FASTENING SYSTEMS
BU Name:ALCOA FASTENING SYSTEMS
Department:FULLERTON OPERATIONS PLANT 1
Street:800 S.STATE COLLEGE BOULEVARD
City:FULLERTON
State:CA
Zip Code:92831
Country:USA
Phone Number:1-714-871-1550
Fax Number:1-714-680-0175
Internet:www.alcoa.com
Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:80205
Enterprise Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
BU Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:K7766
Enterprise Name:K7766
BU Name:British Standards Institution
Street:2 Park Street
City:London
Zip Code:AW1A 2BS
Country:England
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:100-906-2397
Part Name:PACKING
Manufacturer Code:51563
Part Number:740-5605-503
Part Name:BRACKET - MOUNTING
Manufacturer Code:51563
Part Number:740-5606-501
Part Name:ANGLE - ATTACHMENT SEE 71-51-43
Manufacturer Code:51563
Part Number:740-5607-501
Part Name:ANGLE - ATTACHMENT
Manufacturer Code:51563
Part Number:740-5611-503
Part Name:RAFT - SEE 79-22-49
Manufacturer Code:51563
Part Number:740-5612-501
Part Name:ANGLE - ATTACHMENT SEE 71-51-43
Manufacturer Code:51563
Part Number:740-5615-503
Part Name:ANGLE - ATTACHMENT SEE 79-22-49
Manufacturer Code:51563
Part Number:740-5923-501
Part Name:PACKING
Manufacturer Code:51563
Part Number:745-5604-501
Part Name:TUBE - ASSY,CASE DRAIN
Manufacturer Code:51563
