DMC:V2500-A5-71-51-42-02A-941A-DIssue No:004.00Issue Date:2019-11-01
Export Control
EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.Copyright
© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).Applicability
V2500-A5
| Fig. Item | Part No. | Description | Effect/Model Applic. | UPA |
|---|---|---|---|---|
| 02 | ||||
| - | B71514202 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBE70-0290 | aa | |
| - | SBE0290-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBE71-0165 | ab | |
| - | SBE0165-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBE71-0177 | ac | |
| - | SBE0177-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBN70-0745 | ad | |
| - | SBN0745-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBE71-0320 | ae | |
| - | SBE0320-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS, PRE SBE71-0324 | af | |
| - | SBE0324-01 | ELECTRICAL HARNESS - LIGHT DUTY - EEC, IGN SUPPLY HARNESS | ag | |
| -001 | 740-5870-511 | • HARNESS - EEC AND IGNITION SUPPLY 51563 PRE SBE70-0290 | aa/02 | REF |
| -001A | 740-5870-513 | • HARNESS 51563 PRE SBE71-0177 | ab-ac/02 | REF |
| -001B | 745-5870-501 | • HARNESS,EEC & IGNTN SUPPLY 51563 | aa-ae/02 | REF |
| -001C | 745-5870-503 | • HARNESS - EEC AND IGNITIION SUPPLY 51563 | aa-ae/02 | REF |
| -001D | 745-5870-503 | • HARNESS - EEC AND IGNITIION SUPPLY 51563 POST SBE71-0165 | aa-ae/02 | REF |
| -001E | 745-5870-503 | • HARNESS - EEC AND IGNITIION SUPPLY 51563 POST SBE71-0177 | ad-ae/03 | REF |
| 010 | SES0032 | • • BACKSHELL U0546 (FIN 4000KS) PRE SBE71-0320 | aa-ae/04 | 1 |
| 010A | 4W7001 | • • BACKSHELL (IAE Ref No.) (KA0054-21F09C JK1-019) POST SBE71-0320 | af-ag/04 | 1 |
| 025 | D38999-26KG41PN | • • CONNECTOR 14283 (FIN 4000KS) | aa-ae/04 | 1 |
| 045 | SES0032 | • • BACKSHELL U0546 (FIN 4000KS) PRE SBE71-0320 | aa-ae/04 | 1 |
| 045A | 4W7001 | • • BACKSHELL (IAE Ref No.) (KA0054-21F09C JK1-019) POST SBE71-0320 | af-ag/04 | 1 |
| 060 | D38999-26KG41PD | • • CONNECTOR 14283 (FIN 4000KS) | aa-ae/04 | 1 |
| 080 | 387AS008M2412A3 | • • BACKSHELL 06324 | aa-ae/01 | 1 |
| 080A | 387-034-1 | • • BACKSHELL 06324 | aa-ae/04 | 1 |
| 095 | BSK12F24-30SD | • • CONNECTOR 49367 (FIN 4000VC) PRE SBE70-0290 | aa/02 | 1 |
| 095A | ESC10SE62430SN | • • CONNECTOR - ELECTRICAL K0378 (FIN 4000VC) PRE SBN70-0745 | aa-ad/02 | 1 |
| 095B | ESC10SE62430SN | • • CONNECTOR - ELECTRICAL K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 095C | ESC10SE62430SN0 | • • CONNECTOR - RECEPTACLE K0378 POST SBN70-0745 | ae/04 | 1 |
| 115 | 387AS008M2412A3 | • • BACKSHELL 06324 | aa-ae/01 | 1 |
| 115A | 387-034-1 | • • BACKSHELL 06324 | aa-ae/04 | 1 |
| 130 | BSK12F24-30SD06 | • • CONNECTOR 49367 (FIN 4001VC) PRE SBE70-0290 | aa/02 | 1 |
| 130A | ESC10SE62430S6 | • • CONNECTOR K0378 (FIN 4001VC) PRE SBN70-0745 | aa-ad/02 | 1 |
| 130B | ESC10SE62430S6 | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 130C | ESC10SE62430S60 | • • • CONNECTOR K0378 POST SBN70-0745 | ae/04 | 1 |
| 150 | 387AJ008M1203A | • • BACKSHELL 06324 (FIN 4002VC) | aa-ae/04 | 1 |
| 165 | BSK12F12-03SD | • • CONNECTOR 49367 (FIN 4002VC) PRE SBE70-0290 | aa/02 | 1 |
| 165A | ESC10SE61203SN | • • CONNECTOR K0378 (FIN 4002VC) PRE SBN70-0745 | aa-ab/02 | 1 |
| 165B | ESC10SE61203SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 165C | ESC10SE61203SN0 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| 185 | 387AJ008M1203A | • • BACKSHELL 06324 (FIN 4003VC) | aa-ae/04 | 1 |
| 200 | BSK12F12-03SD | • • CONNECTOR 49367 (FIN 4003VC) PRE SBE70-0290 | aa/01 | 1 |
| 200A | ESC10SE61203SN | • • CONNECTOR K0378 (FIN 4003VC) PRE SBN70-0745 | aa-ad/01 | 1 |
| 200B | ESC10SE61203SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 200C | ESC10SE61203SN0 | • • • CONNECTR K0378 POST SBN70-0745 | aa/04 | 1 |
| 220 | 387AJ008M1606A | • • BACKSHELL 06324 | aa-ae/04 | 1 |
| 235 | BSK12F16-10SD | • • CONNECTOR 49367 (FIN 4004VC) PRE SBE70-0290 | aa/01 | 1 |
| 235A | ESC10SE61610SN | • • CONNECTOR K0378 (FIN 4004VC) PRE SBN70-0745 | aa-ad/01 | 1 |
| 235B | ESC10SE61610SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 235C | ESC10SE61610SN0 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| 250 | 387AJ008M1606A | • • BACKSHELL 06324 (FIN 4005VC) | aa-ae/04 | 1 |
| 265 | BSK12F16-10SD | • • CONNECTOR 49367 (FIN 4005VC) PRE SBE70-0290 | aa/02 | 1 |
| 265A | ESC10SE61610SN | • • CONNECTOR K0378 (FIN 4005VC) PRE SBN70-0745 | aa-ad/02 | 1 |
| 265B | ESC10SE61610SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 265C | ESC10SE61610SN0 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| 285 | 387AS008M1203A2 | • • BACKSHELL 06324 (FIN 4012VC) | aa-ae/04 | 1 |
| 300 | BSK12F12-03SD06 | • • CONNECTOR 49367 (FIN 4012VC) PRE SBE70-0290 | aa/02 | 1 |
| 300A | ESC10SE61203S6 | • • CONNECTOR K0378 (FIN 4012VC) PRE SBN70-0745 | aa-ad/02 | 1 |
| 300B | ESC10SE61203S6 | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 300C | ESC10SE61203S60 | • • • CONNECTOR K0378 POST SBN70-0745 | ae/04 | 1 |
| 320 | 387AS008M1203A2 | • • BACKSHELL 06324 (FIN 4013VC) | aa-ae/04 | 1 |
| 335 | ESC10SE61203SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/02 | 1 |
| 335A | ESC10SE61203SN | • • • CONNECTOR K0378 PRE SBN70-0745 | aa-ad/03 | 1 |
| 335B | ESC10SE61203SN0 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| 355 | 387AS008M2016A3 | • • BACKSHELL 06324 (FIN 402VC) | aa-ae/04 | 1 |
| 355A | 387-034 | • • BACKSHELL 51563 | aa-ae/04 | 1 |
| 370 | E0442SE20-39PN | • • CONNECTOR F0225 (FIN 402VC) | aa-ae/04 | 1 |
| 390 | 387AS008M2010A3 | • • BACKSHELL 06324 (FIN 403VC) | aa-ae/04 | 1 |
| 405 | E0442SE20-39P6 | • CONNECTOR F0225 (FIN 403VC) | aa-ae/04 | 1 |
| 425 | 387AS008M1610A3 | • • BACKSHELL 06324 (FIN 406VC) | aa-ae/04 | 1 |
| 440 | E0442E16-24PN | • • CONNECTOR F0225 | aa-ae/01 | 1 |
| 440A | E0442SE16-24PN | • • CONNECTOR F0225 | aa-ae/04 | 1 |
| 455 | 380AS003M1612A3 | • • BACKSHELL 06324 (FIN 407VC) | aa-ae/02 | 1 |
| 455A | 387AS008M1612A3 | • • BACKSHELL 06324 (FIN 407VC) PRE SBE71-0324 | aa-af/04 | 1 |
| 455B | 4W7002 | • • BACKSHELL (IAE Ref No.) (387AS008M161 2A3-63) POST SBE71-0324 | ag/04 | 1 |
| 470 | E0442SE16-24P6 | • • CONNECTOR F0225 (FIN 407VC) | aa-ae/04 | 1 |
| 490 | 387AS008M1406A3 | • • BACKSHELL 06324 (FIN 4101KS) | aa-ae/04 | 1 |
| 505 | BSK12F14-07SD | • • CONNECTOR 49367 (FIN 4101KS) PRE SBE70-0290 | aa/02 | 1 |
| 505A | ESC10SE61407SN | • • CONNECTOR K0378 (FIN 4101KS) PRE SBN70-0745 | aa-ad/02 | 1 |
| 505B | ESC10SE61407SN | • • • CONNECTOR K0378 POST SBE70-0290 PRE SBN70-0745 | ab-ad/03 | 1 |
| 505C | ESC10SE61407SN0 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| 525 | 387AS008M1406A3 | • • BACKSHELL 06324 (FIN 4101KS) | aa-ae/04 | 1 |
| 540 | BSK12F14-07SD07 | • • CONNECTOR 49367 (FIN 4101KS) PRE SBE70-0290 | aa/02 | 1 |
| 540A | ESC10SE61407S7 | • • CONNECTOR K0378 | aa-ae/04 | 1 |
| 540A | ESC10SE61407S70 | • • • CONNECTR K0378 POST SBN70-0745 | ae/04 | 1 |
| - ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE | ||||

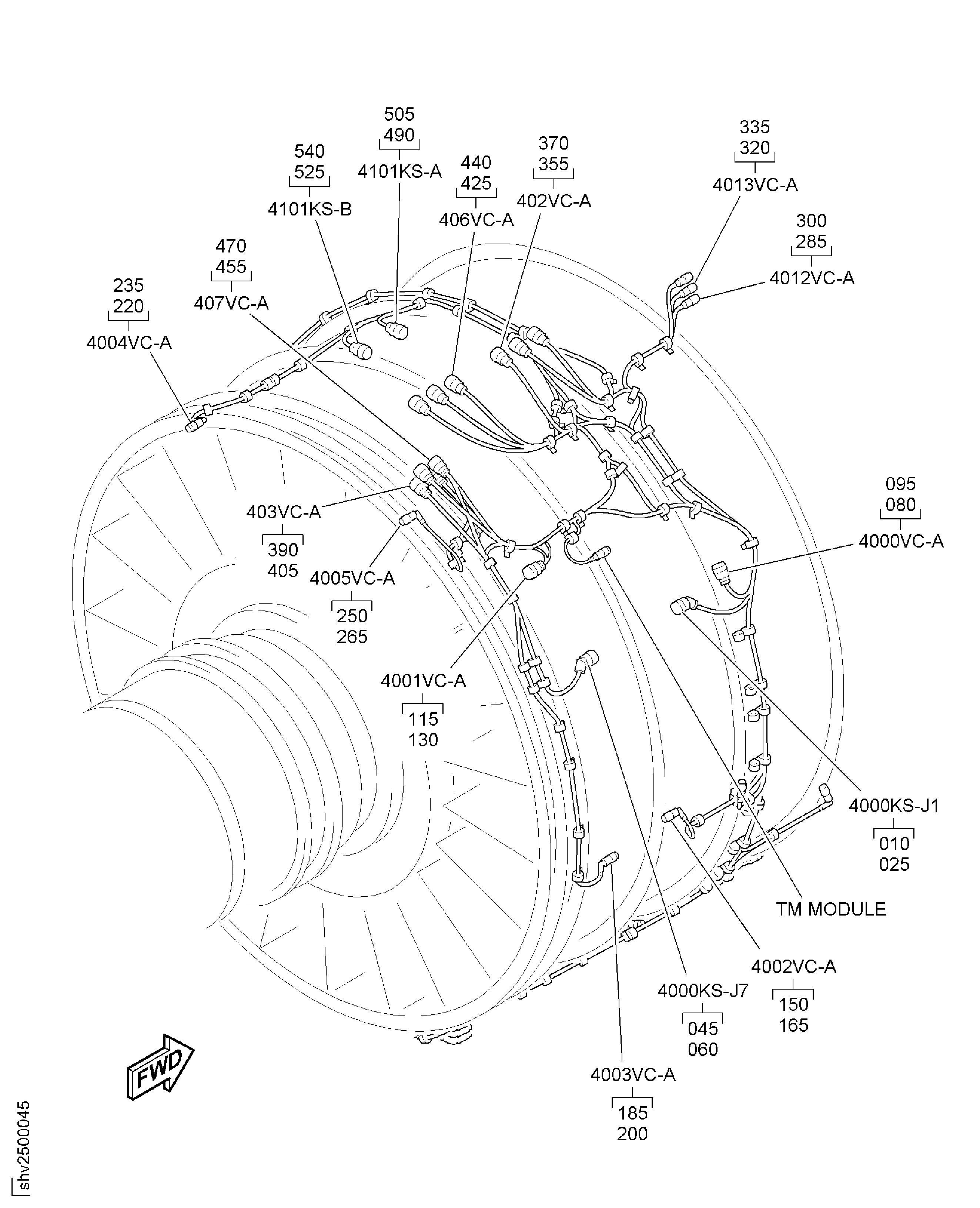

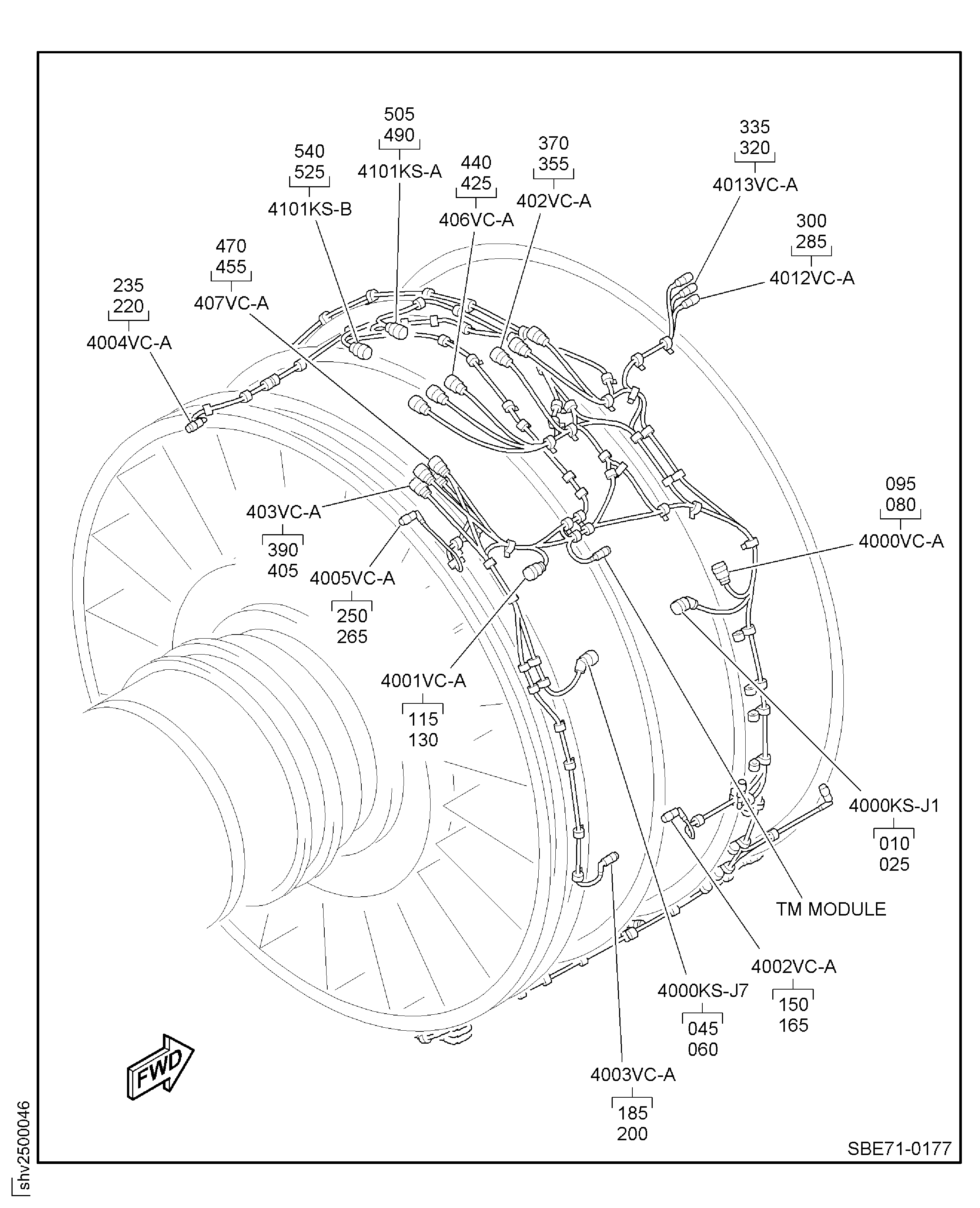

Figure: EEC Fan Harness And Ignition Supply Harness
EEC Fan Harness And Ignition Supply Harness

EEC Fan Harness And Ignition Supply Harness
