No. 4 Bearing Rear Face Seal Assembly

DMC:V2500-A5-72-43-20-01A-941A-D|Issue No:002.00|Issue Date:2017-11-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item		Part No.DescriptionEffect/Model Applic.UPA
01
-000B72432001ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE70-0115
aa
-000SBE0115-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE70-0702
ab
-000SBE0702-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE70-0801
ac
-000SBE0801-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE72-0401
ad
-000SBE0401-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE72-0629
ae
-000SBE0629-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY, PRE SBE72-0675
af
-000SBE0675-01ENGINE-NO.4 BEARING REAR SEAL ASSEMBLY
ag
0010012A2931• SEAL, REAR, NO. 4 BEARING, ASSEMBLY
POST SBE70-0702
PRE SBE70-0801
ac/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001A2A3526• SEAL, NO. 4 BEARING, REAR, ASSEMBLY
POST SBE70-0801
PRE SBE72-0401
ad/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001B2A3544• SEAL, NO. 4 BEARING, REAR, ASSEMBLY
ALT 2A3582
POST SBE72-0401
ae-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001C2A3582• SEAL, NO. 4 BEARING, REAR, ASSEMBLY
ALT 2A3544
POST SBE72-0401
ae-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0100102A0558• GASKET, 10.914 X 11.244, ASSEMBLY OF
PRE SBE70-0702
PRE SBE72-0675
aa-ab/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
010010A2A0558• GASKET, 10.914 X 11.244, ASSEMBLY OF
POST SBE70-0702
PRE SBE72-0675
ac-af/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
010010B2A4525-01• GASKET, 10.914 X 11.244, ASSEMBLY OF
POST SBE72-0675
ag/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0150152A0127• SPACER, ASSEMBLY OF
POST SBE70-0702
ac-af/017
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0200202A2056• SEAL, NO. 4 BEARING, REAR
PRE SBE70-0115
aa/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
020020A2A2931• SEAL, REAR, NO. 4 BEARING, ASSEMBLY
PRE SBE70-0702
aa-ab/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
020020B2A2931• SEAL, REAR, NO. 4 BEARING, ASSEMBLY
POST SBE70-0115
PRE SBE70-0702
ab/051
V2533 AQ02, V2533 AQ03
040040ST1315-16• BOLT
77445
aa-af/0130
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0600602A0847• • SEAL, RING HOLDER
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
060060A2A0847• • SEAL, RING HOLDER
POST SBE70-0702
ac-af/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
060060B2A3543• • SEAL, RING HOLDER
POST SBE72-0401
ae-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
080080MS21209F5-10• • INSERT, SCREW THREAD
96906
PRE SBE70-0702
aa-ab/024
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
080080AMS21209F5-10• • INSERT, SCREW THREAD
96906
POST SBE70-0702
PRE SBE72-0629
ac-ae/034
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
080080BMS21209F5-10• • INSERT, SCREW THREAD
96906
POST SBE72-0629
af/016
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1001002A0858• • PIN, SHEAR
PRE SBE70-0702
aa-af/024
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
100100A2A0858• • PIN, SHEAR
POST SBE70-0702
ac-af/034
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1201202A0074• • SEAL, RING, 6.562 OD X .153
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
120120A2A0074• • SEAL, RING, 6.562 OD X .153
POST SBE70-0702
ac-af/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1221222A0074P5• • SEAL, RING, 6.562 OD X .158
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
122122A2A0074P5• • SEAL, RING, 6.562 OD X .158
POST SBE70-0702
ac-af/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1241242A0074P10• • SEAL, RING, 6.562 OD X .163
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
124124A2A0074P10• • SEAL, RING, 6.562 OD X .163
PRE SBE70-0702
aa-ab/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
124124B2A0074P10• • SEAL, RING, 6.562 OD X .163
POST SBE70-0702
ac-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1261262A0074P15• • SEAL, RING, 6.562 OD X .168
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
126126A2A0074P15• • SEAL, RING, 6.562 OD X .168
PRE SBE70-0702
aa-ab/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
126126B2A0074P15• • SEAL, RING, 6.562 OD X .168
POST SBE70-0702
ac-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1281282A0074P20• • SEAL, RING, 6.562 OD X .173
PRE SBE70-0702
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
128128A2A0074P20• • SEAL, RING, 6.562 OD X .173
PRE SBE70-0702
aa-ae/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
128128B2A0074P20• • SEAL, RING, 6.562 OD X .173
POST SBE70-0702
aa-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1401402A0860• • SPRING, HELICAL COMPRESSION COIL, .430 X .042 X 20
PRE SBE70-0702
aa-af/0212
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
140140A2A0860• • SPRING, HELICAL COMPRESSION COIL, .430 X .042 X 20
POST SBE70-0702
ac-af/0312
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1601602A0859• • SPACER, SLEEVE
PRE SBE70-0702
aa-af/022
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
160160A2A0859• • SPACER, SLEEVE
POST SBE70-0702
ac-af/032
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1801802A2053• • SEAL, NO. 4 BEARING FACE, ASSEMLBY OF
PRE SBE70-0115
aa-af/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
180180A2A2918• • SEAL - OPTION, ASSEMBLY
PRE SBE70-0702
aa-ab/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
180180B2A2918• • SEAL - OPTION, ASSEMBLY
POST SBE70-0115
PRE SBE70-0702
ab/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
180180C2A2918• • SEAL - OPTION, ASSEMBLY
POST SBE70-0702
PRE SBE70-0801
ac/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
180180D2A3517• • SEAL - OPTION, ASSEMBLY
POST SBE70-0801
ad-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2002002A0076• • • GUIDE, SEAL SPRING
PRE SBE70-0115
aa/0412
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
200200A2A0076• • • GUIDE, SEAL SPRING
aa-af/0412
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
2012012A2053• • • SEAL, NO. 4 BEARING FACE, ASSEMLBY OF
(OPT TO 2A2011)
POST SBE70-0115
PRE SBE70-0702
ab/061
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
201201A2A2053• • • SEAL, NO. 4 BEARING FACE, ASSEMLBY OF
(OPT TO 2A2011)
POST SBE70-0702
PRE SBE70-0801
ab-ac/061
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
2062062A0076• • • • GUIDE, SEAL SPRING
POST SBE70-0115
PRE SBE70-0702
ab/0412
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
206206A2A0076• • • • GUIDE, SEAL SPRING
PRE SBE70-0702
aa-ab/0512
V2533 AQ02, V2533 AQ03
206206B2A0076• • • • GUIDE, SEAL SPRING
POST SBE70-0702
PRE SBE70-0801
ac/0612
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
2082082A2011• • • SEAL, FACE, NO. 4 BEARING, ASSEMBLY OF
(OPT TO 2A2053)
POST SBE70-0115
PRE SBE70-0702
ab/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
208208A2A2011• • • SEAL, FACE, NO. 4 BEARING, ASSEMBLY OF
POST SBE70-0115
PRE SBE70-0702
ab/031
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
208208B2A2011• • • SEAL, FACE, NO. 4 BEARING, ASSEMBLY OF
(OPT TO 2A2053)
POST SBE70-0702
PRE SBE70-0801
ac/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
208208C2A2011• • • SEAL, FACE, NO. 4 BEARING, ASSEMBLY OF
POST SBE70-0702
PRE SBE70-0801
ac/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
208208D2A3499• • • SEAL, NO. 4 BEARING, FACE, ASSEMBLY OF
POST SBE70-0801
ad-af/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2122122A0076• • • • GUIDE, SEAL SPRING
POST SBE70-0115
PRE SBE70-0702
ab/0212
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
212212A2A0076• • • • GUIDE, SEAL SPRING
POST SBE70-0702
ac-af/0312
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
2202201A2592• • COLLAR - RETAINING, .200X.450X.250
77445
PRE SBE70-0702
aa-af/024
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
220220A1A2592• • COLLAR - RETAINING, .200X.450X.250
77445
POST SBE70-0702
ac-af/034
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
240240MS9245-24• • PIN, COTTER SPLIT
96906
PRE SBE70-0702
aa-ab/021
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
240240AMS9245-24• • PIN, COTTER SPLIT
96906
POST SBE70-0702
ac-af/034
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
2602602A0127• SPACER, ASSEMBLY OF
PRE SBE70-0702
aa-ab/067
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

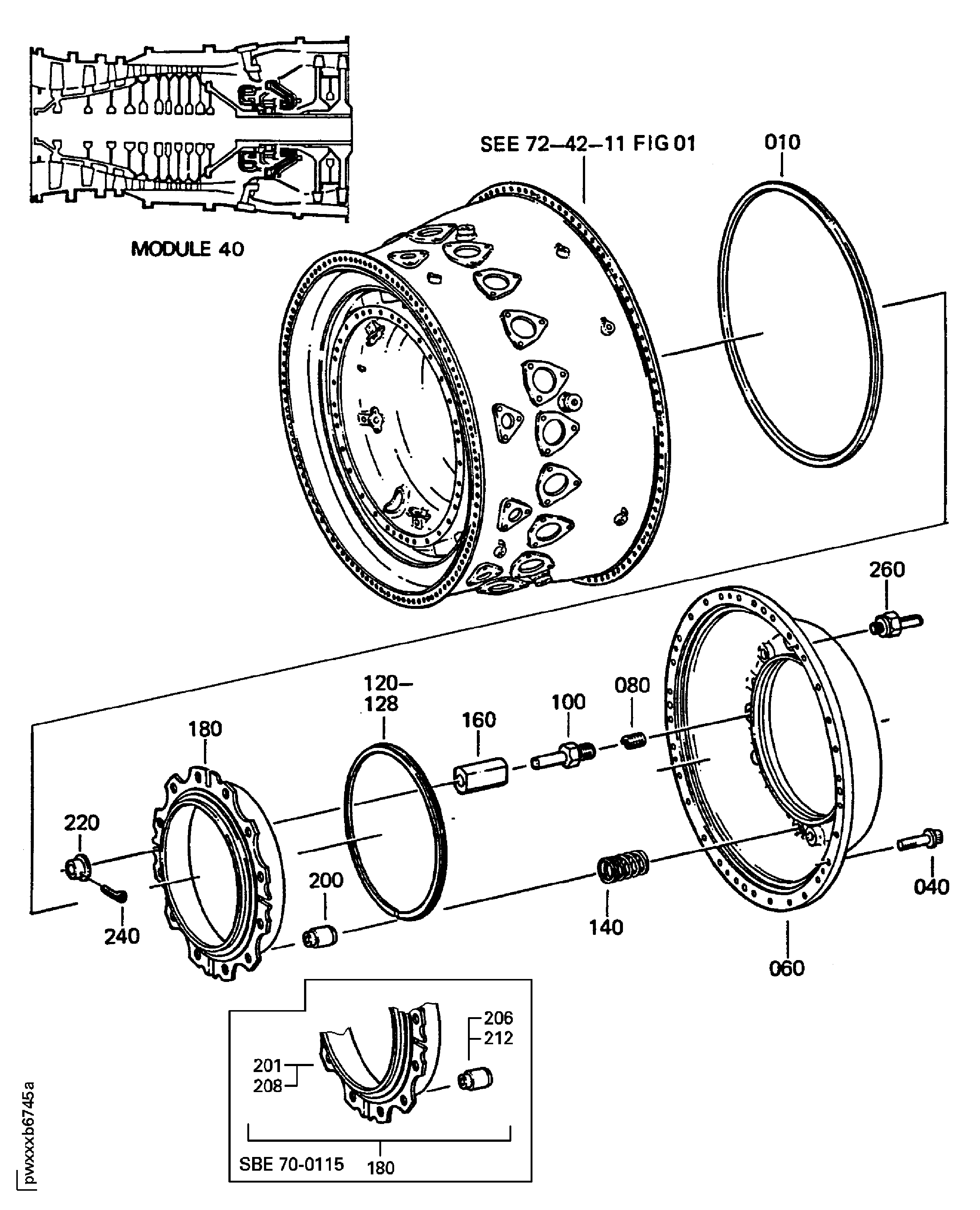

Figure: No. 4 Bearing Rear Face Seal Assembly

No. 4 Bearing Rear Face Seal Assembly

Change Type:

Incorporated SB 72-0675.

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:77445
Enterprise Name:PRATT AND WHITNEY
BU Name:PRATT & WHITNEY
Street:400 MAIN STREET
City:EAST HARTFORD
Country:USA
Phone Number:8605657700
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Part Number:1A2592
Part Name:COLLAR - RETAINING, .200 X .450 X .250
Manufacturer Code:77445
Part Number:2A0074P10
Part Name:SEAL - RING, 6.562 OD X .163
Manufacturer Code:0AM53
Part Number:2A0074P15
Part Name:SEAL - RING, 6.562 OD X .168
Manufacturer Code:0AM53
Part Number:2A0074P20
Part Name:SEAL - RING, 6.562 OD X .173
Manufacturer Code:0AM53
Part Number:2A0074P5
Part Name:SEAL - RING, 6.562 OD X .158
Manufacturer Code:0AM53
Part Number:2A0074
Part Name:SEAL - RING, 6.562 OD X .153
Manufacturer Code:0AM53
Part Number:2A0076
Part Name:GUIDE - SEAL SPRING
Manufacturer Code:0AM53
Part Number:2A0127
Part Name:SPACER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A0558
Part Name:GASKET - 10.914 X 11.244, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A0847
Part Name:SEAL - RING HOLDER
Manufacturer Code:0AM53
Part Number:2A0858
Part Name:PIN
Manufacturer Code:0AM53
Part Number:2A0859
Part Name:SPACER - SLEEVE
Manufacturer Code:0AM53
Part Number:2A0860
Part Name:SPRING - HELICAL COMPRESSION COIL, .430 X .042 X 20
Manufacturer Code:0AM53
Part Number:2A2011
Part Name:FACE SEAL - NO. 4 BEARING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2053
Part Name:SEAL - NO. 4 BEARING FACE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2056
Part Name:SEAL - NO. 4 BEARING, REAR
Manufacturer Code:0AM53
Part Number:2A2918
Part Name:SEAL OPTION - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2931
Part Name:SEAL - NO. 4 BEARING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3499
Part Name:SEAL - NO. 4 BEARING, FACE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3517
Part Name:SEAL OPTION, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3526
Part Name:SEAL - NO. 4 BEARING, REAR, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3543
Part Name:SEAL - RING HOLDER
Manufacturer Code:0AM53
Part Number:2A3544
Part Name:SEAL - NO. 4 BEARING, REAR, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3582
Part Name:SEAL - NO. 4 BEARING, REAR, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4525-01
Part Name:GASKET - ASSEMBLY OF, 10.914 X 11.244
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:MS21209F5-10
Part Name:INSERT - SCREW THREAD
Manufacturer Code:96906
Part Number:MS9245-24
Part Name:PIN - COTTER, SPLIT, 0.0625 X 0.438
Manufacturer Code:96906
Part Number:ST1315-16
Part Name:BOLT - MACHINE, DOUBLE HEXAGON
Manufacturer Code:77445
