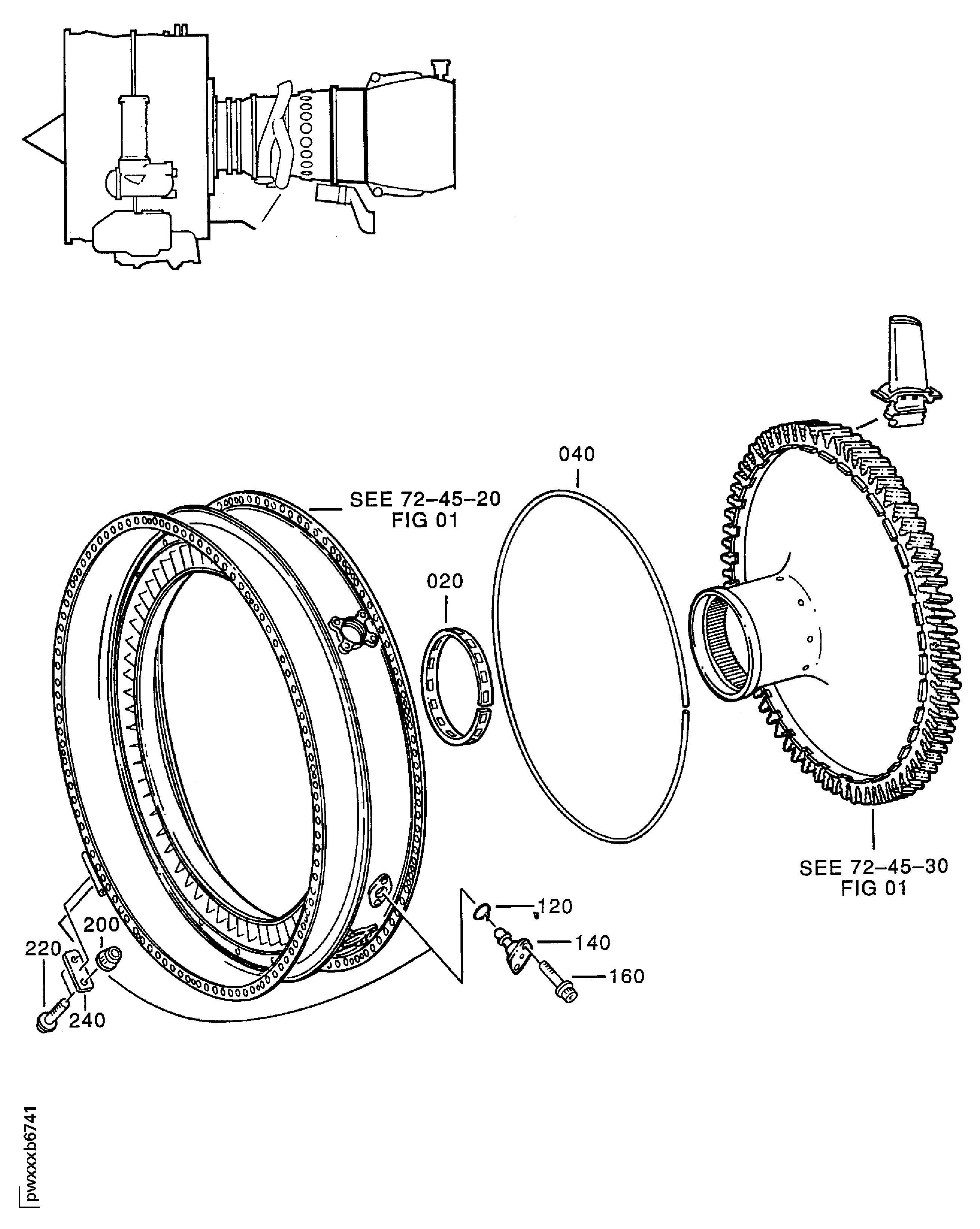

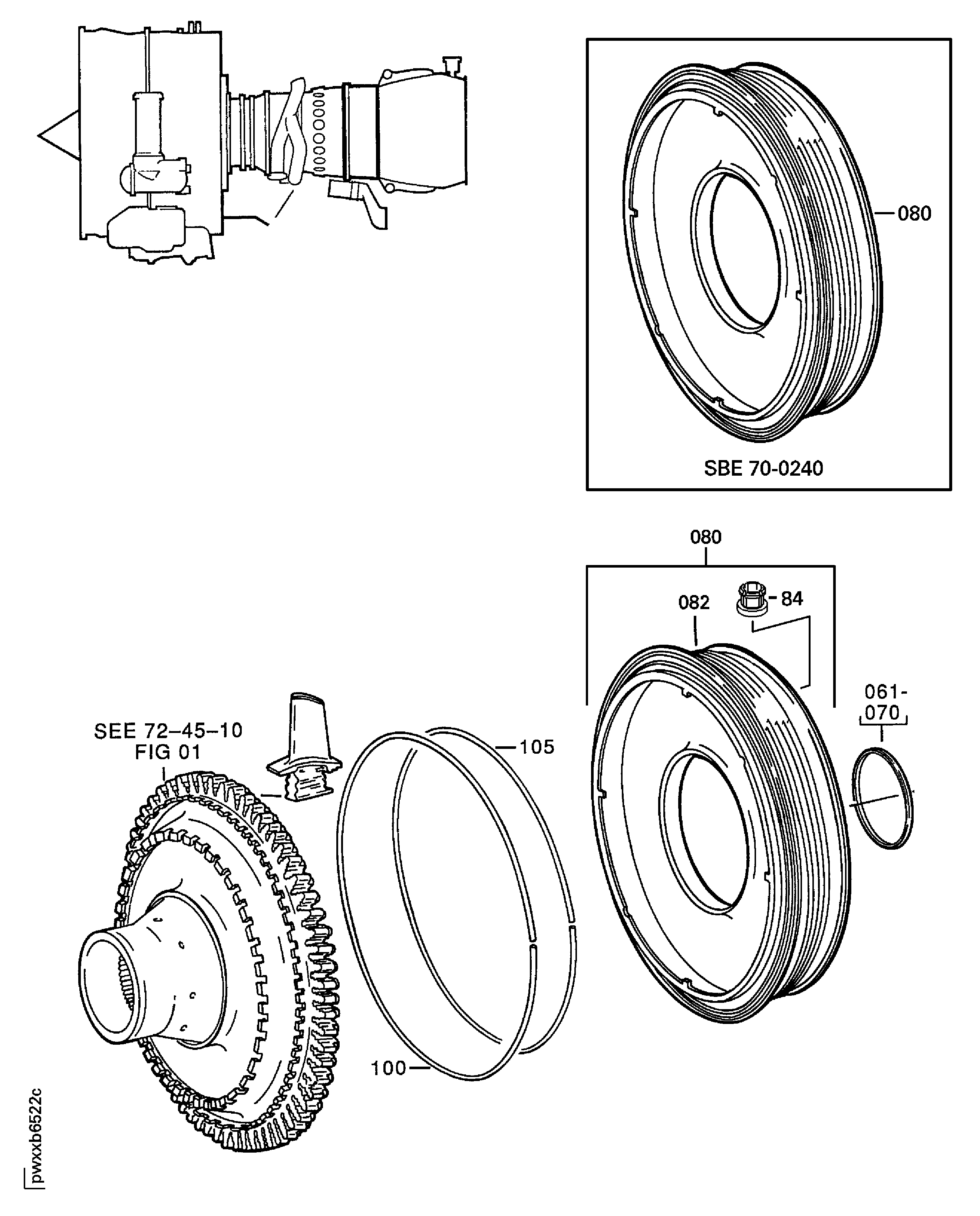

HP Turbine (HPT) Rotor And Stator Assembly

DMC:V2500-A5-72-45-00-01A-941A-D|Issue No:008.00|Issue Date:2020-08-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item		Part No.DescriptionEffect/Model Applic.UPA
01
-000B72450001ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0187
aa
-000SBE0187-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0207
ab
-000SBE0207-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0240
ac
-000SBE0240-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0242
ad
-000SBE0242-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0327
ae
-000SBE0327-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0363
af
-000SBE0363-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0412
ag
-000SBE0412-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0475
ah
-000SBE0475-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0483
ai
-000SBE0483-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0534
aj
-000SBE0534-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0562
ak
-000SBE0562-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0575
al
-000SBE0575-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY, PRE SBE72-0631
am
-000SBE0631-01ENGINE - HP TURBINE ROTOR AND STATOR ASSEMBLY
an
-000SBE0634-01ENGINE-HP TURBINE ROTOR AND STATOR ASSEMBLY
ao
-0010012A4200ROTOR AND STATOR - HPT, ASSEMBLY OF
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001A2A7000TURBINE - EXHAUST CASE, ASSEMBLY OF
POST SBE72-0187
PRE SBE72-0483
ab-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001B2A7000TURBINE - EXHAUST CASE, ASSEMBLY OF
POST SBE72-0187
PRE SBE72-0240
ab-ac/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001C2A8800ROTOR AND STATOR - ASSEMBLY OF
POST SBE72-0240
PRE SBE72-0242
ad/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001D2A8400ROTOR AND STATOR - HPT, ASSEMBLY OF
PRE SBE72-0412
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001E2A7000-001ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0240
PRE SBE72-0242
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001F2A4200-001ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0240
PRE SBE72-0242
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001G2A7000-002ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0242
PRE SBE72-0475
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001H2A4200-002ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0242
PRE SBE72-0475
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001I2A7000-003ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0242
PRE SBE72-0475
ae-ah/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001J2A4200-003ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0242
PRE SBE72-0412
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001K2A4200-004ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0412
PRE SBE72-0534
ah-aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001L2A4200-004ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0412
ah-an/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001M2A8400ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0242
PRE SBE72-0412
ae-ag/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
-001001N2A9300ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0412
PRE SBE72-0475
PRE SBE72-0483
aa-ai/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001O2A7000-004ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0412
PRE SBE72-0475
PRE SBE72-0483
ah/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001P2A8400-002ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0475
ai-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001Q2A8400-002ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0483
ai/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001R2A4200-005ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0475
PRE SBE72-0483
ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001S2A4200-005ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0475
PRE SBE72-0475
*****/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001T2A9300-002ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0475
ai-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001U2A9300-002ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0483
ai/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001V2A9800ROTOR AND STATOR
POST SBE72-0475
PRE SBE72-0534
ai-aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001W2A8400-003ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001X2A8400-004ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001Y2A9300-003ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001Z2A9300-004ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AA2A7000-005ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0483
ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001AB2A7000-005ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0475
*****/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001AC2A4200-005ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0475
PRE SBE72-0483
ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001AD2A7000-006ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0483
ai/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AE2A7000-008ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
aj-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AF2A7000-009ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AG2A7000-010ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001AH2A7000-011ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
aj-an/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AI2A7000-011ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AJ2A7000-013ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
aj-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AK2A7000-014ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
aj-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001AL2A7000-014ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0483
*****/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AM2A4310ROTOR AND STATOR
POST SBE72-0534
PRE SBE72-0562
PRE SBE72-0634
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AN2A4200-009ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0483
aj-an/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AO2A4200-007ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AP2A4200-010ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AQ2A4200-012ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0483
aj-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AR2A4200-011ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0483
aj-an/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AS2A7000-012ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
PRE SBE72-0534
aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AT2A7000-007ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0475
PRE SBE72-0483
ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-001001AU2A7000-015ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0483
aj-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AV2A7000-017ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AW2A7000-018ROTOR & STATOR ASSY,HPT MOD
77445
ALT 2A7000-017
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AX2A4200-016ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AY2A4200-015ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001AZ2A4200-014ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001BA2A7000-020ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001BB2A9300-005ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001BC2A7000-019ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
PRE SBE72-0634
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
001001BD2A7000-016ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
PRE SBE72-0634
ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
-001001BE2A4220ROTOR AND STATOR
POST SBE72-0562
PRE SBE72-0575
al/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-001001BF2A9300-006ROTOR&STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
PRE SBE72-0634
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001BG2A9300-007ROTOR & STATOR ASSY,HPT MOD
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001BH2A4200-016ROTOR AND STATOR - HPT, ASSEMBLY OF
77445
POST SBE72-0534
PRE SBE72-0562
ak/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-001001BI2A4250ROTOR AND STATOR
POST SBE72-0562
POST SBE72-0575
PRE SBE72-0631
al-am/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-001001BJ2A4250-001ROTOR AND STATOR - ASSEMBLY OF
POST SBE72-0562
PRE SBE72-0631
al-am/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-001001BK2A4350ROTOR & STATOR, ASSY HPT
77445
POST SBE72-0631
PRE SBE72-0634
an/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-001001BL2A4250-002ROTOR & STATOR, HPT MOD ASSY
77445
POST SBE72-0631
PRE SBE72-0634
an/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-001001BM2A9800-001ROTOR AND STATOR
POST SBE72-0534
PRE SBE72-0562
PRE SBE72-0634
ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-001001BN2A9300-009ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0634
ao/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-001001BO2A7000-032ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0634
ao/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-001001BP2A9800-002ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0634
ao/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-001001BQ2A4470ROTOR AND STATOR - HPT MODULE, ASSEMBLY OF
POST SBE72-0634
ao/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-001001BR2A4380ROTOR AND STATOR - HPT, ASSEMBLY OF
POST SBE72-0634
ao/041
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
001001BS2A9800ROTOR AND STATOR
PRE SBE72-0483
aa-ai/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
001001BT2A9800ROTOR AND STATOR
POST SBE72-0483
aa-aj/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
0200202A1254• LOCK - TURBINE HUB
aa-an/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
020020A2A1254• LOCK - TURBINE HUB
aa-an/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
0400402A0044• SEAL - HPT, 1ST AND 2ND STAGE
PRE SBE72-0363
aa-aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
040040A50L294• SEAL - AIR, HPT 1ST AND 2ND STAGE
77445
POST SBE72-0363
ag-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0610612A1281CL1• SPACER - NO. 4 BEARING, 0.143 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0620622A1281CL2• SPACER - NO. 4 BEARING, 0.143 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0630632A1281CL3• SPACER - NO. 4 BEARING, 0.145 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0640642A1281CL4• SPACER - NO. 4 BEARING, 0.147 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0650652A1281CL5• SPACER - NO. 4 BEARING, 0.149 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0660662A1281CL6• SPACER - NO. 4 BEARING, 0.151 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0670672A1281CL7• SPACER - NO. 4 BEARING, 0.153 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0680682A1281CL8• SPACER - NO. 4 BEARING, 0.155 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0690692A1281CL9• SPACER - NO. 4 BEARING, 0.157 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0700702A1281CL10• SPACER - NO. 4 BEARING, 0.159 IN
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0800802A1160• SEAL - AIR, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0207
PRE SBE72-0240
PRE SBE72-0534
aa-ab/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
080080A2A3108• SEAL- AIR, HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0207
PRE SBE72-0240
PRE SBE72-0534
ac/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
080080B2A3179• SEAL- AIR, HPT
POST SBE72-0240
PRE SBE72-0412
PRE SBE72-0534
ad-ag/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
080080C2A3596• SEAL- AIR, HPT
POST SBE72-0412
PRE SBE72-0534
ah-aj/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
080080D2A3179• SEAL- AIR, HPT
POST SBE72-0240
PRE SBE72-0412
PRE SBE72-0534
ad-ag/061
V2533 AQ02, V2533 AQ03
080080E2A3425• SEAL - AIR, HPT, 2ND STAGE
PRE SBE72-0412
PRE SBE72-0534
aa-ag/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
080080F2A3596• SEAL- AIR, HPT
POST SBE72-0412
PRE SBE72-0534
ah-aj/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
080080G2A4157• SEAL- AIR, HPT, 2ND STAGE
POST SBE72-0534
REF SBE72-0676
ak-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
0820822A1161• • SEAL - AIR, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0240
aa-ac/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
0840842A1158• • PLUG - HPT METERING
PRE SBE72-0240
aa-ac/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
1001002A0044• SEAL - HPT, 1ST AND 2ND STAGE
PRE SBE72-0363
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
100100A50L294• SEAL - AIR, HPT 1ST AND 2ND STAGE
77445
POST SBE72-0363
ag-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1051052A0140• SEAL - HPT, 1ST STAGE
PRE SBE72-0158
*****/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
120120ST1140-21• GASKET OPTION
77445
ALT ST1110-21
aa-an/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-120120AST1110-21• GASKET
77445
ALT ST1120-21
aa-an/03REF
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1401402A2351• PLUG - INSTRUMENTATION
aa-an/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
160160MS9575-05• BOLT - MACHINE
96906
aa-an/034
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2002004W0001• NUT, OPTION - .190 DIA
(SEE APPENDIX 5)
aa-an/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2202204W0103• BOLT - .190 DIA X .500
(SEE APPENDIX 5)
aa-an/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2402402A1122• HPT - ROTOR AND STATOR MODULE, ASSEMBLY OF
aa-an/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

Figure: HP Turbine (HPT) Rotor And Stator Assembly

HP Turbine (HPT) Rotor And Stator Assembly

HP Turbine (HPT) Rotor And Stator Assembly

Change Type:

Added Missing SB Reference.

Change Type:

Deleted Incorrect SB Reference.

Change Type:

Corrected Item Sequence number

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:77445
Enterprise Name:PRATT AND WHITNEY
BU Name:PRATT & WHITNEY
Street:400 MAIN STREET
City:EAST HARTFORD
Country:USA
Phone Number:8605657700
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:2A0044
Part Name:SEAL - HPT, 1ST AND 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A0140
Part Name:SEAL - HPT, 1ST STAGE
Manufacturer Code:0AM53
Part Number:2A1122
Part Name:HPT - ROTOR AND STATOR MODULE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1158
Part Name:PLUG - HPT METERING
Manufacturer Code:0AM53
Part Number:2A1160
Part Name:SEAL - AIR, HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1161
Part Name:SEAL - AIR, HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1254
Part Name:LOCK, TURBINE HUB
Manufacturer Code:0AM53
Part Number:2A1281CL10
Part Name:SPACER, NO. 4 BEARING, 0.159 INS
Manufacturer Code:0AM53
Part Number:2A1281CL1
Part Name:SPACER, NO. 4 BEARING, 0.143 INS
Manufacturer Code:0AM53
Part Number:2A1281CL2
Part Name:SPACER, NO. 4 BEARING, 0.143 INS
Manufacturer Code:0AM53
Part Number:2A1281CL3
Part Name:SPACER, NO. 4 BEARING, 0.145 INS
Manufacturer Code:0AM53
Part Number:2A1281CL4
Part Name:SPACER, NO. 4 BEARING, 0.147 INS
Manufacturer Code:0AM53
Part Number:2A1281CL5
Part Name:SPACER, NO. 4 BEARING, 0.149 INS
Manufacturer Code:0AM53
Part Number:2A1281CL6
Part Name:SPACER, NO. 4 BEARING, 0.151 INS
Manufacturer Code:0AM53
Part Number:2A1281CL7
Part Name:SPACER, NO. 4 BEARING, 0.153 INS
Manufacturer Code:0AM53
Part Number:2A1281CL8
Part Name:SPACER, NO. 4 BEARING, 0.155 INS
Manufacturer Code:0AM53
Part Number:2A1281CL9
Part Name:SPACER, NO. 4 BEARING, 0.157 INS
Manufacturer Code:0AM53
Part Number:2A2351
Part Name:PLUG, INSTM
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:2A3108
Part Name:SEAL- AIR, HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3179
Part Name:SEAL- AIR, HPT
Manufacturer Code:0AM53
Part Number:2A3425
Part Name:SEAL - AIR, HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A3596
Part Name:SEAL- AIR, HPT
Manufacturer Code:0AM53
Part Number:2A4157
Part Name:SEAL, AIR, HPT STG 2
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:2A4200-001
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-002
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-003
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-004
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-005
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-007
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-009
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-010
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-011
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-012
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-014
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-015
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200-016
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A4200
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4220
Part Name:ROTOR AND STATOR
Manufacturer Code:0AM53
Part Number:2A4250-001
Part Name:ROTOR AND STATOR - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4250-002
Part Name:ROTOR & STATOR, HPT MOD ASSY
Manufacturer Code:77445
Part Number:2A4250
Part Name:ROTOR AND STATOR
Manufacturer Code:0AM53
Part Number:2A4310
Part Name:ROTOR AND STATOR
Manufacturer Code:0AM53
Part Number:2A4350
Part Name:ROTOR & STATOR, ASSY HPT
Manufacturer Code:77445
Part Number:2A4380
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4470
Part Name:ROTOR AND STATOR - HPT MODULE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A7000-001
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-002
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-003
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-004
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-005
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-006
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-007
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-008
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-009
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-010
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-011
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-012
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-013
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-014
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-015
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-016
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-017
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A7000-018
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-019
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-020
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A7000-032
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A7000
Part Name:TURBINE - EXHAUST CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A8400-002
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A8400-003
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A8400-004
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A8400
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A8800
Part Name:ROTOR AND STATOR - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A9300-002
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-003
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-004
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-005
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-006
Part Name:ROTOR&STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-007
Part Name:ROTOR & STATOR ASSY,HPT MOD
Manufacturer Code:77445
Part Number:2A9300-009
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A9300
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A9800-001
Part Name:ROTOR AND STATOR
Manufacturer Code:0AM53
Part Number:2A9800-002
Part Name:ROTOR AND STATOR - HPT, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A9800
Part Name:ROTOR AND STATOR
Manufacturer Code:0AM53
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:50L294
Part Name:SEAL - HPT, 1 & 2 STAGE
Manufacturer Code:77445
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9575-05
Part Name:BOLT - MACHINE
Manufacturer Code:96906
Part Number:ST1110-21
Part Name:GASKET
Manufacturer Code:77445
Optional Parts
Part NumberPart NameManufacturer
ST1120-21GASKET77445
Part Number:ST1120-21
Part Name:GASKET
Manufacturer Code:77445
Optional Parts
Part NumberPart NameManufacturer
ST1140-21GASKET - OPTION77445
Part Number:ST1140-21
Part Name:GASKET - OPTION
Manufacturer Code:77445
Optional Parts
Part NumberPart NameManufacturer
ST1110-21GASKET77445
