ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

DMC:V2500-A5-73-11-49-15A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
15
000B73114915ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE, PRE SBE74-0005aa
000SBE0005-01ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINEab
096096MS9967-011• PACKING
96906
aa-ab2
1001006A5011• TUBE - BA.SLAVE ACTUATOR OUTLET TO MASTER INLETaa-ab1
157157AS21418• BOLT - .190 DIA X 1.125
U1653
PRE SBE74-0005
aa1
157157AAS21414• BOLT - .190 DIA X .875
U1653
POST SBE74-0005
ab1
158158K8831• WASHER - .190 DIA X 0,51 THKaa-ab1
160160400WSS5• CLIP
83930
aa-ab1
162162LK64549• SPACER
PRE SBE74-0005
aa1
162162AUP10479• SPACER - 10MM
POST SBE74-0005
ab1
164164AS41104• NUT - .190 DIA
U1653
aa-ab1
168168400WSS5• CLIP
83930
aa-ab1
176176400WSS5• CLIP
83930
aa-ab1
184184400WSS5• CLIP
83930
aa-ab1
192192400WSS5• CLIP
83930
aa-ab1
201201MS9197-08• • NUT - TUBE COUPLING
96906
aa-ab2
202202UP11086• • CONNECTR - TUBE, (.312 DIA TUBE)aa-ab2
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

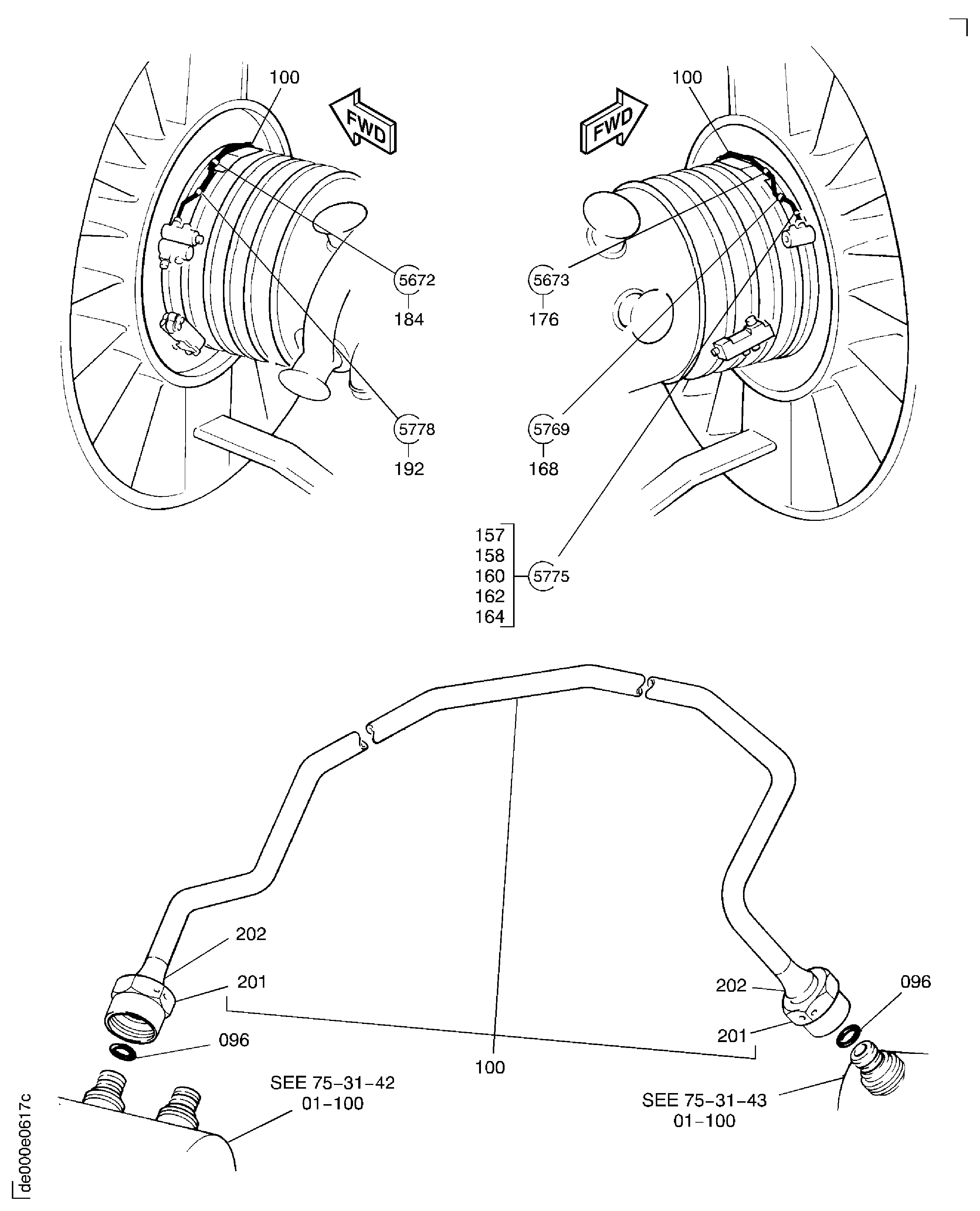

Figure: ENGINE FUEL AND CONTROL-FUEL SYSTEM TUBES-ENGINE

FUEL TUBES ENGINE

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS5
Part Name:SEAL, RING
Manufacturer Code:83930
Part Number:5W1030
Part Name:SPACER, SLEEVE, (10MM)
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
UP10479SPACER - 10MM0AM53
Part Number:6A5011
Part Name:TUBE - BA.SLAVE ACTUATOR OUTLET TO MASTER INLET
Manufacturer Code:0AM53
Part Number:AS21414
Part Name:BOLT - .190 DIA x.875
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-12BOLT96906
Part Number:AS21418
Part Name:BOLT - MACHINE, DOUBLE HEXAGON - 0.190 DIA X 1.125
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-16BOLT - DOUBLE HEXAGON96906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:LK64549
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:MS9197-08
Part Name:NUT, TUBE COUPLING
Manufacturer Code:96906
Unit Of Issue:EA
Part Number:MS9556-12
Part Name:BOLT
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21414BOLT - .190 DIA x.875U1653
Part Number:MS9556-16
Part Name:BOLT - DOUBLE HEXAGON
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21418BOLT - MACHINE, DOUBLE HEXAGON - 0.190 DIA X 1.125U1653
Part Number:MS9967-011
Part Name:PACKING
Manufacturer Code:96906
Unit Of Issue:EA
Part Number:UP10479
Part Name:SPACER - 10MM
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
5W1030SPACER, SLEEVE, (10MM)0AM53
Part Number:UP11086
Part Name:CONNECTOR, TUBE
Manufacturer Code:0AM53
