AIR-BEARING COMPARTMENT COOLING & SEALING TUBES

DMC:V2500-A5-75-22-49-09A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
09
000B75224909AIR-BEARING COMPARTMENT COOLING & SEALING TUBESaa
1001005A9041• TUBE - A/O AIR COLD BUFFR AIRaa1
200200AS15782• • WIRE - THRUST
U1653
aa1
201201AS15706• • NUT - TUBE COUPLING
U1653
aa1
202202AS15732• • FERRULE
U1653
aa1
5005005A9042• TUBE - A/O AIR COLD BUFFR AIRaa1
5255254W0103• BOLT - .190 DIA X .500aa1
5265265W1086• WASHERaa1
5285285W1114• CLIPaa1
5325324W0043• NUT - .190 DIAaa1
5335334W0103• BOLT - .190 DIA X .500aa1
5345345W1086• WASHERaa1
5365365W1114• CLIPaa1
5405404W0043• NUT - .190 DIAaa1
5415414W0103• BOLT - .190 DIA X .500aa1
5425425W1086• WASHERaa1
5445445W1114• CLIPaa1
5485484W0043• NUT - .190 DIAaa1
600600AS15782• • WIRE - THRUST
U1653
aa1
601601AS15706• • NUT - TUBE COUPLING
U1653
aa1
602602AS15732• • FERRULE
U1653
aa1
6126125W1102• • SLEEVE - HALFaa6
6426425W8148• • ADAPTOR - UNION ELBOWaa1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

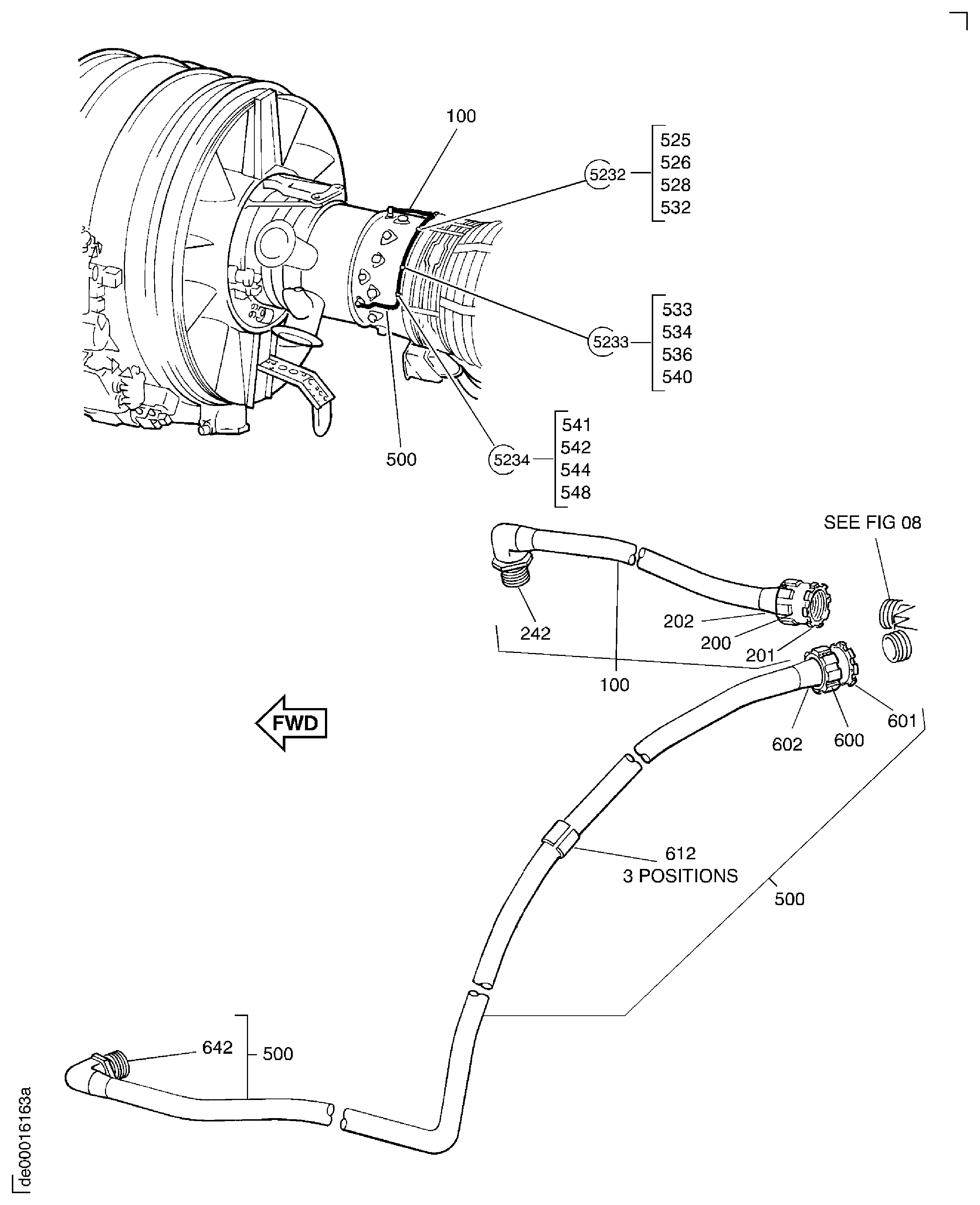

Figure: AIR-BEARING COMPARTMENT COOLING & SEALING TUBES

BEARING COMPARTMENT COOLING

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4W0043
Part Name:NUT, SELF LOCKING, ASSEMBLY OF - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS41104NUT - 0.19 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:5A9041
Part Name:TUBE - COLD AIR BUFFER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5A9042
Part Name:TUBE - COLD AIR BUFFER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5W1086
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:5W1102
Part Name:SLEEVE HALF
Manufacturer Code:0AM53
Part Number:5W1114
Part Name:CLIP
Manufacturer Code:0AM53
Part Number:5W8148
Part Name:ADAPTOR, UNION ELBOW
Manufacturer Code:0AM53
Part Number:AS15706
Part Name:NUT, TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15732
Part Name:FERRULE, WELDING TUBE
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15782
Part Name:WIRE, THRUST
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
