AIR-TURBINE COOLING CONTROLLED AIR TUBES

DMC:V2500-A5-75-23-48-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B75234801AIR-TURBINE COOLING CONTROLLED AIR TUBESaa
1001005A9141• TUBE - A/O AIR B/VAL SOLENOID
PRE SBE75-0081
*****1
200200AS15778• • WIRE - THRUST
U1653
PRE SBE75-0081
*****2
201201AS15702• • NUT - TUBE COUPLING
U1653
PRE SBE75-0081
*****2
202202AS15724• • FERRULE - WELDING TUBE
U1653
PRE SBE75-0081
*****1
240240AS15778• • WIRE - THRUST
U1653
PRE SBE75-0081
*****1
241241AS15702• • NUT - TUBE COUPLING
U1653
PRE SBE75-0081
*****1
2422425W8144• • FERRULE - ELBOW
PRE SBE75-0081
*****1
4704705W8446• BRACKETaa1
4714714W0002• NUT - .250 DIA
Optional Part

4W0002
aa1
4744744W0164• BOLT - .250 DIA X .625
Optional Part

4W0164
aa1
5005005A9143• TUBE - A/O AIR ON/OFF VALVE
PRE SBE75-0081
*****1
552552400WSS4• CLIP
83930
PRE SBE75-0081
*****1
5575574W0103• BOLT - .190 DIA X .500
PRE SBE75-0081
*****1
5585585W1086• WASHER
PRE SBE75-0081
*****1
560560400WSS4• CLIP
83930
PRE SBE75-0081
*****1
5645644W0043• NUT - .190 DIA
PRE SBE75-0081
*****1
5655654W0103• BOLT - .190 DIA X .500
PRE SBE75-0081
*****1
5665665W1086• WASHER
PRE SBE75-0081
*****1
568568400WSS4• CLIP
83930
PRE SBE75-0081
*****1
5725724W0043• NUT - .190 DIA
PRE SBE75-0081
*****1
600600AS15777• • WIRE - THRUST
U1653
PRE SBE75-0081
*****1
601601AS15701• • NUT - TUBE COUPLING
U1653
PRE SBE75-0081
*****1
6026025W8143• • FERRULE - ASSY ELBOW
PRE SBE75-0081
*****1
6146145W1059• • LUG - BRAZED
PRE SBE75-0081
*****1
618618AS15802• • ADAPTOR
U1653
PRE SBE75-0081
*****1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

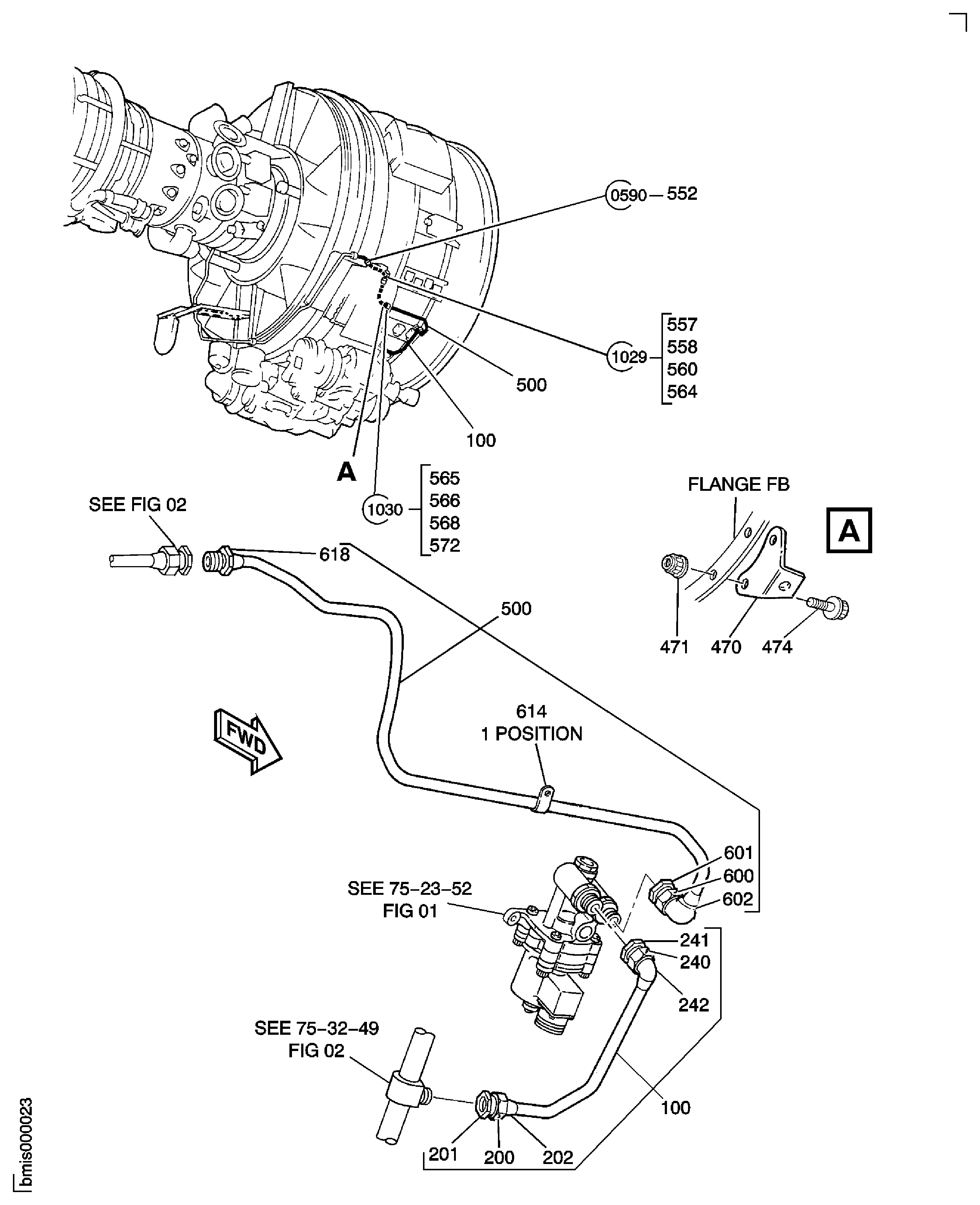

Figure: AIR-TURBINE COOLING CONTROLLED AIR TUBES

TURBINE COOLING CONTROLLED AIR TUBES

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS4
Part Name:CLIP
Manufacturer Code:83930
Optional Parts
Part NumberPart NameManufacturer
AS62404CLIP - 6.35 MM (0.250)U1653
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0043
Part Name:NUT, SELF LOCKING, ASSEMBLY OF - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS41104NUT - 0.19 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0164
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21510BOLT - .250 DIA X .625U1653
Part Number:5A9141
Part Name:TUBE - AIR, BLEED VALVE SOLENOID, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5A9143
Part Name:TUBE - AIR, ON OFF VALVE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5W1059
Part Name:LUG - BRAZED
Manufacturer Code:0AM53
Part Number:5W1086
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:5W8143
Part Name:FERRULE, ASSY ELBOW
Manufacturer Code:0AM53
Part Number:5W8144
Part Name:FERRULE - ELBOW
Manufacturer Code:0AM53
Part Number:5W8446
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:AS15701
Part Name:NUT - TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15702
Part Name:NUT, TUBE COUPLING
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15724
Part Name:FERRULE, WELDING TUBE
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15777
Part Name:WIRE - THRUST
Manufacturer Code:U1653
Part Number:AS15778
Part Name:WIRE, THRUST
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15802
Part Name:ADAPTOR, STRAIGHT TUBE
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS21510
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:AS62404
Part Name:CLIP - 6.35 MM (0.250)
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
400WSS4CLIP83930
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9557-08
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.625
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21010BOLT - .250 DIA X .625U1653
AS21510BOLT - .250 DIA X .625U1653
