AIR-HP ACTIVE CLEARANCE CONTROL MANIFOLD

DMC:V2500-A5-75-24-48-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B75244802AIR-HP ACTIVE CLEARANCE CONTROL MANIFOLD, PRE SBE70-0791aa
000SBE0791-01AIR-HP ACTIVE CLEARANCE CONTROL MANIFOLDab
1001002A1561• MANIFOLD - ASSY R/H TURB CLGaa-ab1
1151154W0102• BOLT - .190 DIA X .438aa-ab4
1201204W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
aa-ab4
1501504W0001• • NUT - .190 DIAaa-ab8
1551554W1183• • BOLT - .190 DIA X .500aa-ab8
165165AS3257-02• • CLIP
U1653
aa-ab8
2002002A1545• • TUBE - A/O TCCaa-ab1
2042042A0240• • • PIN - HOLLOWaa-ab2
207207MS20615-3M3• • • RIVET
96906
aa-ab2
209209MS21052-3• • • NUT - PLATE
96906
aa-ab1
2102102A1549• • TUBE - A/O TCCaa-ab1
2142142A0240• • • PIN - HOLLOWaa-ab2
217217MS20615-3M3• • • RIVET
96906
aa-ab2
219219MS21052-3• • • NUT - PLATE
96906
aa-ab1
2202202A1553• • TUBE - A/O TCCaa-ab1
2242242A0240• • • PIN - HOLLOWaa-ab2
227227MS20615-3M3• • • RIVET
96906
aa-ab2
229229MS21052-3• • • NUT - PLATE
96906
aa-ab1
2302302A1557• • TUBE - A/O TCCaa-ab1
2342342A0240• • • PIN - HOLLOWaa-ab2
237237MS20615-3M3• • • RIVET
96906
aa-ab2
239239MS21052-3• • • NUT - PLATE
96906
aa-ab1
2402402A0289• • BRACKETaa-ab2
3003002A1562• MANIFOLD - ASSY L/H TURB CLGaa-ab1
3153154W0102• BOLT - .190 DIA X .438aa-ab4
3203204W0102• BOLT - .190 DIA X .438
Optional Part

4W0102
aa-ab4
3503504W0001• • NUT - .190 DIAaa-ab8
3553554W1183• • BOLT - .190 DIA X .500aa-ab8
365365AS3257-02• • CLIP
U1653
aa-ab8
4004002A1547• • TUBE - A/O TCCaa-ab1
4044042A0240• • • PIN - HOLLOWaa-ab2
407407MS20615-3M3• • • RIVET
96906
aa-ab2
409409MS21052-3• • • NUT - PLATE
96906
aa-ab1
4104102A1551• • TUBE - A/O TCCaa-ab1
4144142A0240• • • PIN - HOLLOWaa-ab2
417417MS20615-3M3• • • RIVET
96906
aa-ab2
419419MS21052-3• • • NUT - PLATE
96906
aa-ab1
4204202A1555• • TUBE - A/O TCCaa-ab1
4244242A0240• • • PIN - HOLLOWaa-ab2
427427MS20615-3M3• • • RIVET
96906
aa-ab2
429429MS21052-3• • • NUT - PLATE
96906
aa-ab1
4304302A1559• • TUBE - A/O TCCaa-ab1
4344342A0240• • • PIN - HOLLOWaa-ab2
437437MS20615-3M3• • • RIVET
96906
aa-ab2
439439MS21052-3• • • NUT - PLATE
96906
aa-ab1
4404402A0289• • BRACKETaa-ab2
5005002A1569• MANIFOLD - A/O CLG TURBaa-ab1
5155154W0102• BOLT - .190 DIA X .438aa-ab2
525525AS3257-03• CLIP
U1653
PRE SBE70-0791
aa-ab2
525525AAS3257-03• CLIP
U1653
ALT ST1428-03
POST SBE70-0791
aa-ab2
525525BST1428-03• CLIP
ALT AS3257-03
POST SBE70-0791
aa-ab2
5305302A1564• • PIN - HOLLOWaa-ab2
5355352A1563• • SUPPORT - TCC MANFaa-ab2
5405402A0283• • BRACKET - TCC MANFaa-ab1
5455452A0205• • JOINT - TCC MANFaa-ab1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

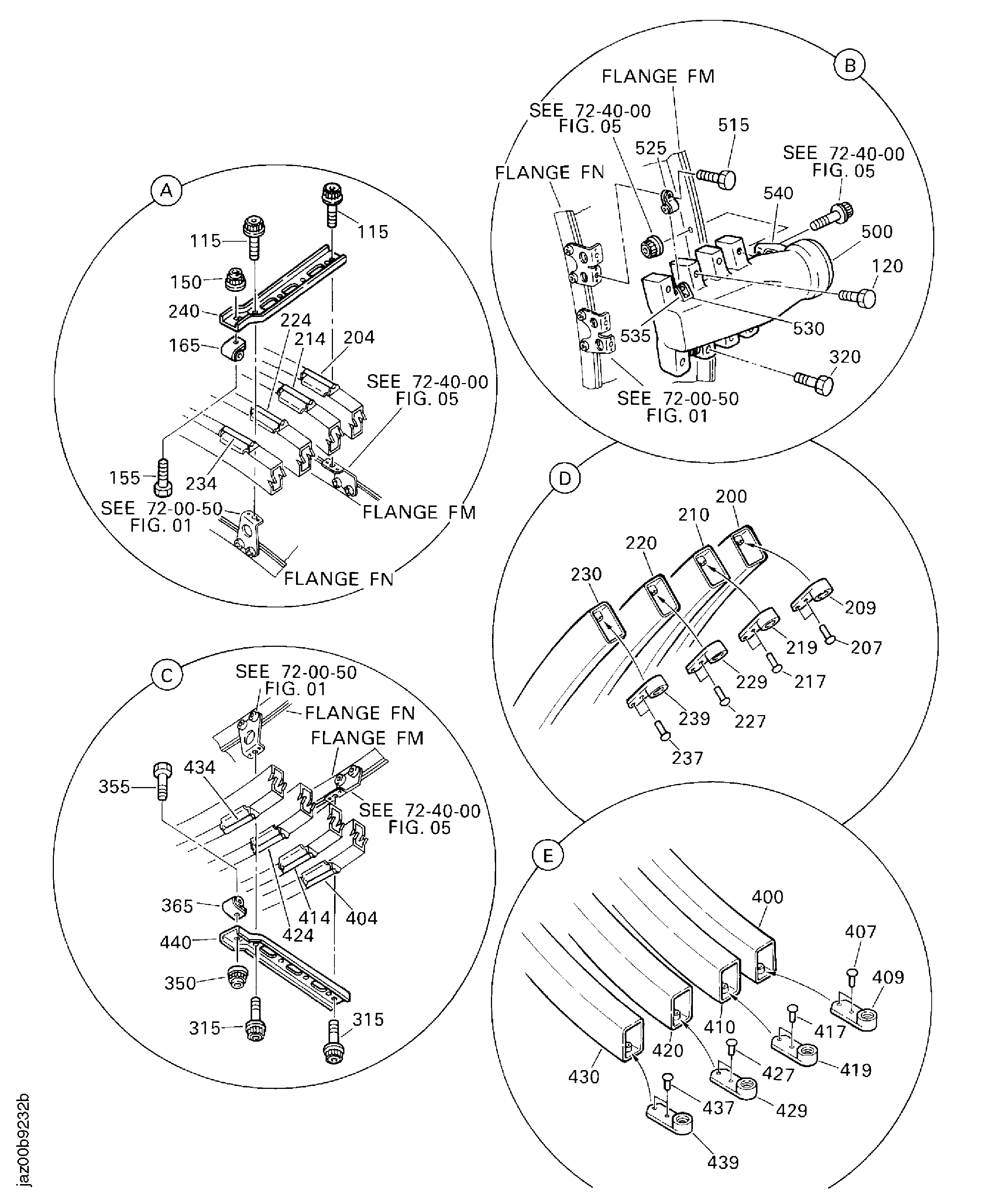

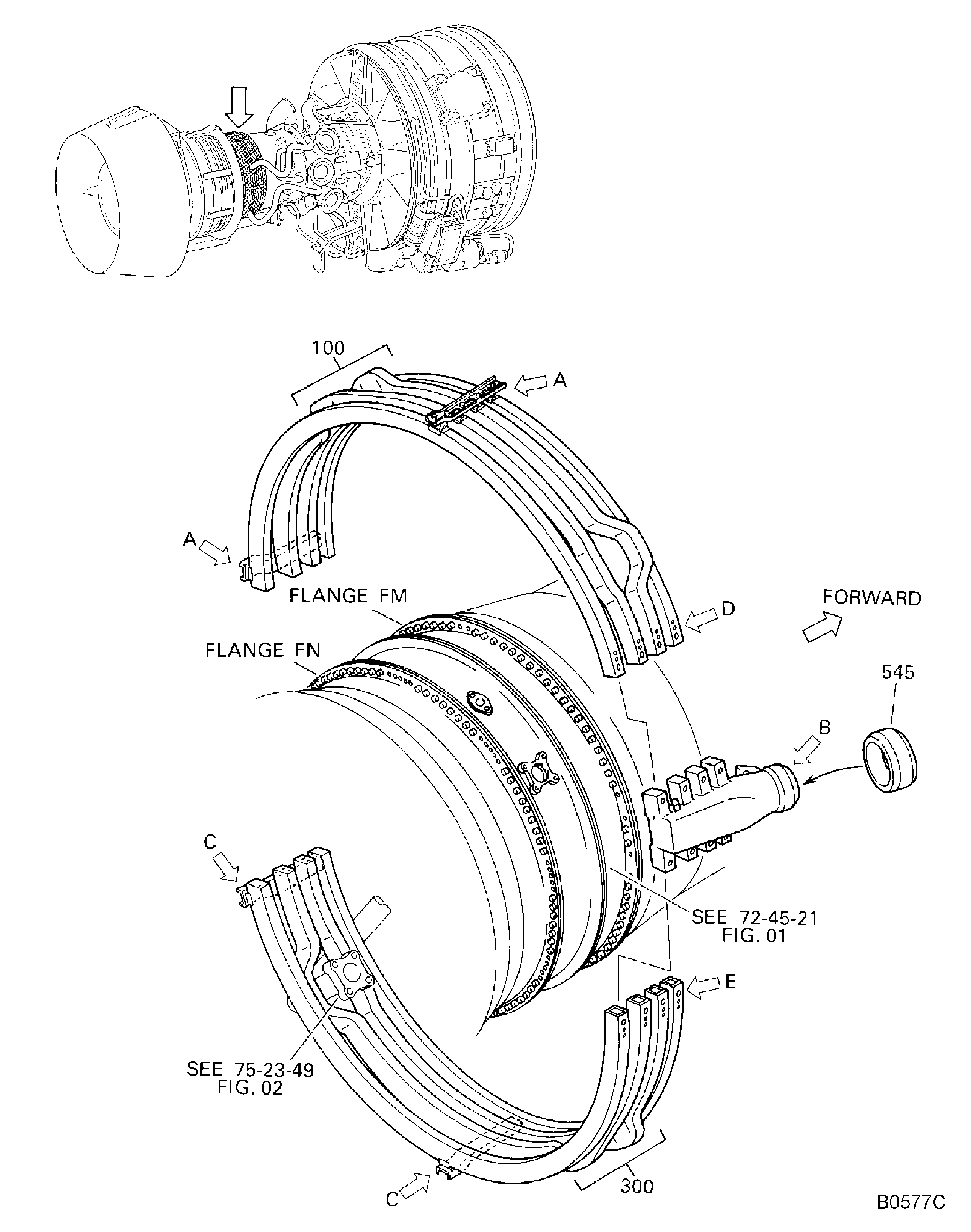

Figure: AIR-HP ACTIVE CLEARANCE CONTROL MANIFOLD

HP ACTIVE CLEARANCE CONTROL MANIFOLD

HP ACTIVE CLEARANCE CONTROL MANIFOLD

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:77445
Enterprise Name:PRATT AND WHITNEY
BU Name:PRATT & WHITNEY
Street:400 MAIN STREET
City:EAST HARTFORD
Country:USA
Phone Number:8605657700
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:2A0205
Part Name:JOINT - TCC MANIFOLD
Manufacturer Code:0AM53
Part Number:2A0240
Part Name:PIN
Manufacturer Code:0AM53
Part Number:2A0283
Part Name:BRACKET - MANIFOLD TCC
Manufacturer Code:0AM53
Part Number:2A0289
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:2A1545
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1547
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1549
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1551
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1553
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1555
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1557
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1559
Part Name:TUBE - COOLING, TURBINE CASE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1561
Part Name:MANIFOLD - TURBINE COOLING, RIGHT HAND, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1562
Part Name:MANIFOLD - TURBINE COOLING, LEFT HAND, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A1563
Part Name:SUPPORT - MANIFOLD, TURBINE COOLING
Manufacturer Code:0AM53
Part Number:2A1564
Part Name:PIN - HOLLOW
Manufacturer Code:0AM53
Part Number:2A1569
Part Name:MANIFOLD - TURBINE COOLING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0102
Part Name:BOLT, MACHINE DOUBLE HEX - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0342BOLT - .190 DIA X .4380AM53
AS21407BOLT - 0.19 DIA X 0.438U1653
Part Number:4W0342
Part Name:BOLT - .190 DIA X .438
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0102BOLT, MACHINE DOUBLE HEX - .190 DIA X .4380AM53
Part Number:4W1183
Part Name:BOLT - 0.190 DIA X 0.500
Manufacturer Code:0AM53
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21407
Part Name:BOLT - 0.19 DIA X 0.438
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9556-05BOLT96906
Part Number:AS3257-02
Part Name:CLIP
Manufacturer Code:U1653
Part Number:AS3257-03
Part Name:CLIP
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
ST1428-03CLAMP - LOOP, CUSHION77445
Part Number:MS20615-3M3
Part Name:RIVET
Manufacturer Code:96906
Part Number:MS21052-3
Part Name:NUT - PLATE
Manufacturer Code:96906
Part Number:MS9556-05
Part Name:BOLT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21407BOLT - 0.19 DIA X 0.438U1653
Link not Found
Part Number:ST1428-03
Part Name:CLAMP - LOOP, CUSHION
Manufacturer Code:77445
Optional Parts
Part NumberPart NameManufacturer
AS3257-03CLIPU1653
