AIR-HP COMPRESSOR BLEED CONTROL TUBES

DMC:V2500-A5-75-32-49-07A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
07
000B75324907AIR-HP COMPRESSOR BLEED CONTROL TUBES, PRE SBE75-0081aa
000SBE0081-01AIR-HP COMPRESSOR BLEED CONTROL TUBES, PRE SBE71-0288ab
000SBE0288-01AIR-HP COMPRESSOR BLEED CONTROL TUBESac
1001005A9148• TUBE - A/O AIR HPC 7TH B/VALaa-ac1
200200AS15778• • WIRE - THRUST
U1653
aa-ac2
201201AS15702• • NUT - TUBE COUPLING
U1653
aa-ac2
202202AS15724• • FERRULE - WELDING TUBE
U1653
aa-ac1
240240AS15778• • WIRE - THRUST
U1653
aa-ac1
241241AS15702• • NUT - TUBE COUPLING
U1653
aa-ac1
2422425W8144• • FERRULE - ELBOWaa-ac1
5005005A9150• TUBE - A/O AIR HPC 7TH B/VALaa-ac1
528528400WSS4• CLIP
83930
aa-ac1
5335334W0103• BOLT - .190 DIA X .500aa-ac1
5345345W1086• WASHERaa-ac1
536536400WSS4• CLIP
83930
aa-ac1
5405404W0043• NUT - .190 DIAaa-ac1
5575574W0106• BOLT - .190 DIA X .688
PRE SBE75-0081
aa1
557557A4W0105• BOLT - .190 DIA X .625
POST SBE75-0081
PRE SBE71-0288
ab1
557557B4W0106• BOLT - .190 DIA X .688
POST SBE71-0288
ac1
5585585W1086• WASHER
PRE SBE71-0288
aa-ab1
558558AK8831• WASHER - .190 DIA X 0,51 THK
POST SBE71-0288
ac1
560560400WSS4• CLIP
83930
aa-ac1
5645644W0001• NUT - .190 DIAaa-ac1
5655654W0104• BOLT - .190 DIA X .562aa-ac1
5665665W1086• WASHERaa-ac2
568568400WSS4• CLIP
83930
aa-ac1
5725724W0001• NUT - .190 DIAaa-ac1
600600AS15777• • WIRE - THRUST
U1653
aa-ac1
601601AS15701• • NUT - TUBE COUPLING
U1653
aa-ac1
6026025W8143• • FERRULE - ASSY ELBOWaa-ac1
6146145W1059• • LUG - BRAZEDaa-ac1
642642AS15802• • ADAPTOR
U1653
aa-ac1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

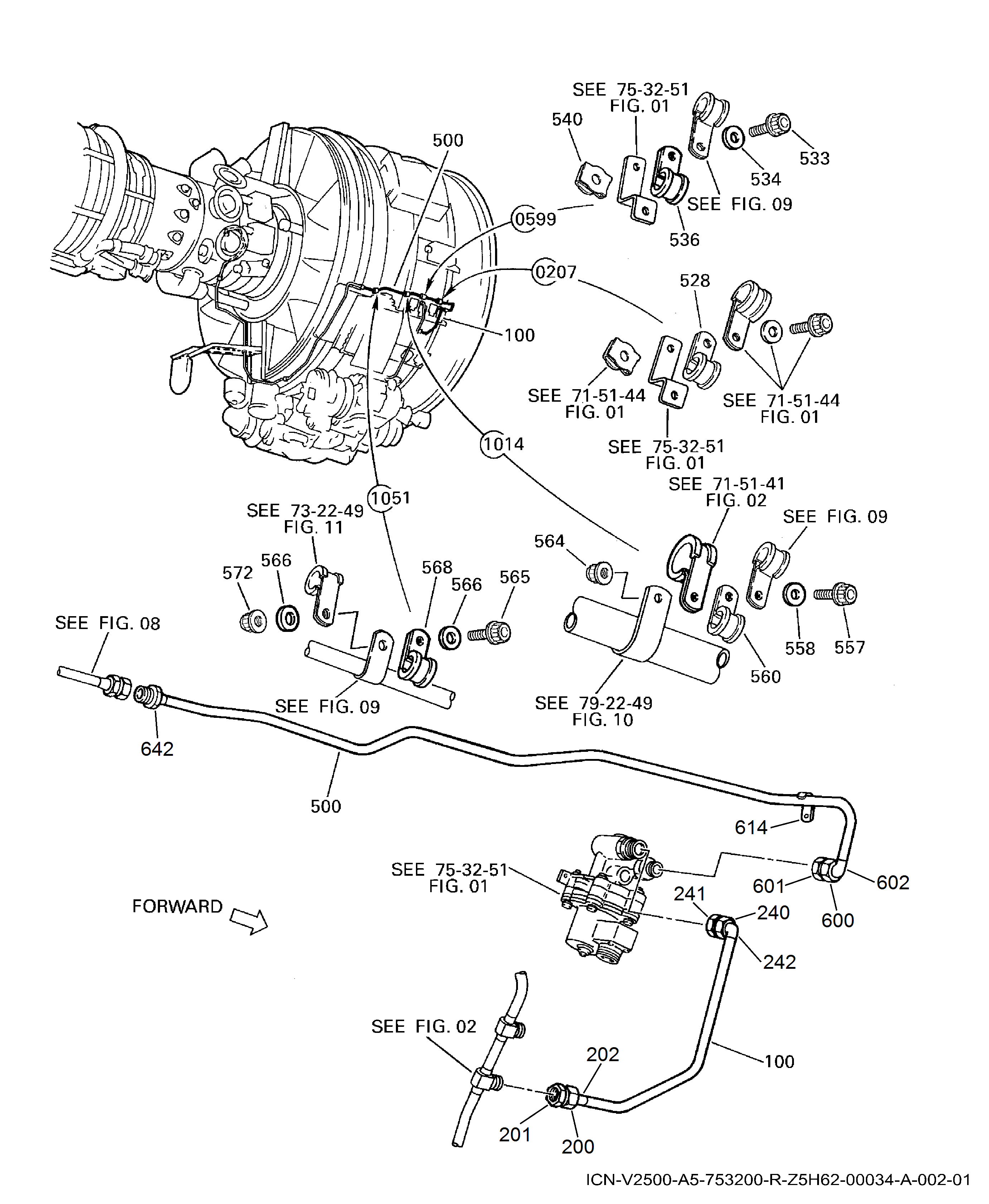

Figure: AIR-HP COMPRESSOR BLEED CONTROL TUBES

HPC BLEED AIR TUBES

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS4
Part Name:CLIP
Manufacturer Code:83930
Optional Parts
Part NumberPart NameManufacturer
AS62404CLIP - 6.35 MM (0.250)U1653
Part Number:4W0001
Part Name:NUT, OPTION - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20624NUT, SELF LOCKING DBL HEX - .190 DIAU1653
Part Number:4W0043
Part Name:NUT, SELF LOCKING, ASSEMBLY OF - .190 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS41104NUT - 0.19 DIAU1653
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0104
Part Name:BOLT - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0344BOLT , BIHEX HD - .190 DIA X .5620AM53
Part Number:4W0105
Part Name:BOLT - MACHINE DOUBLE HEX, .190 DIA X .625
Manufacturer Code:0AM53
Part Number:4W0106
Part Name:BOLT - .190 DIA X .688
Manufacturer Code:0AM53
Part Number:4W0344
Part Name:BOLT , BIHEX HD - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0104BOLT - .190 DIA X .5620AM53
Part Number:5A9148
Part Name:TUBE - AIR HPC, 7TH STAGE BLEED VALVE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5A9150
Part Name:TUBE - AIR HPC, 7TH STAGE BLEED VALVE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:5W1059
Part Name:LUG - BRAZED
Manufacturer Code:0AM53
Part Number:5W1086
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:5W8143
Part Name:FERRULE, ASSY ELBOW
Manufacturer Code:0AM53
Part Number:5W8144
Part Name:FERRULE - ELBOW
Manufacturer Code:0AM53
Part Number:AS15701
Part Name:NUT - TUBE COUPLING
Manufacturer Code:U1653
Part Number:AS15702
Part Name:NUT, TUBE COUPLING
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15724
Part Name:FERRULE, WELDING TUBE
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15777
Part Name:WIRE - THRUST
Manufacturer Code:U1653
Part Number:AS15778
Part Name:WIRE, THRUST
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS15802
Part Name:ADAPTOR, STRAIGHT TUBE
Manufacturer Code:U1653
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:AS62404
Part Name:CLIP - 6.35 MM (0.250)
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
400WSS4CLIP83930
Part Number:K8831
Part Name:WASHER - .190 DIA X 0.51 THK
Manufacturer Code:0AM53
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
