FUEL SYSTEM TUBES (RIGID)-POWER PLANT

DMC:V2500-A1-73-11-47-01A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
01
000B73114701FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE75-0010aa
000SBE0010-01FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE70-0158ab
000SBE0158-01FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE70-0146ac
000SBE0146-01FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE70-0332ad
000SBE0332-01FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE70-0630ae
000SBE0630-01FUEL SYSTEM TUBES (RIGID)-POWER PLANT, PRE SBE70-0902af
000SBE0902-01FUEL SYSTEM TUBES (RIGID)-POWER PLANTag
-005005740-5004-509ARRGT - FUEL SYSTEM
51563
aa-agREF
-005005A740-5004-531ARRGT - FUEL SYSTEM
51563
aa-agREF
-005005B740-5004-533ARRGT - FUEL SYSTEM
51563
aa-agREF
-005005C740-5004-535ARRGT - FUEL SYSTEM
51563
PRE SBE70-0146
aa-agREF
-005005D740-5004-537ARRGT - FUEL SYSTEM
51563
POST SBE70-0146
aa-agREF
0700705W2160• BRACKET
PRE SBE70-0158
aa-ag1
070070A6A4674• BRACKET
POST SBE70-0158
aa-ag1
100100740-5650-501• TUBE - ASSY
51563
aa-ag1
1021024W0169• BOLT - .250 DIA X .938aa-ag3
104104AS43013-124• RING
U1653
aa-ag1
106106MS21924-20S• UNION
96906
PRE SBE70-0630
aa-ag1
106106AMS21924-20S• UNION
96906
ALT MS21924-20R
POST SBE70-0630
aa-ag1
106106BMS21924-20R• UNION
96906
ALT MS21924-20S
POST SBE70-0630
af-ag1
108108AN960C2616• WASHER
81352
PRE SBE70-0902
aa-ag2
108108A4W2001• WASHER
POST SBE70-0902
aa-ag1
110110AN924-20S• NUT
81352
aa-ag1
128128400WSS20• CLIP
83930
PRE SBE70-0332
aa-ad1
128128A400WSS19• CLIP
83930
POST SBE70-0332
aa-ag1
136136400WSS20• CLIP
83930
PRE SBE70-0332
aa-ad1
136136A400WSS19• CLIP
83930
POST SBE70-0332
aa-ag1
900900740-5658-503• BRACKET - MOUNTING
51563
aa-ag1
900900A740-5658-507• BRACKET - MOUNTING
51563
aa-ag1
906906AS21010• BOLT - .250 DIA X .625
U1653
aa-ag5
9109104W0002• NUT - .250 DIAaa-ag5
920920740-5638-505• ANGLE
51563
aa-ag1
9219214W0002• NUT - .250 DIAaa-ag2
924924AS21010• BOLT - .250 DIA X .625
U1653
aa-ag2
930930740-5637-503• ANGLE
51563
aa-ag1
9319314W0002• NUT - .250 DIAaa-ag2
934934AS21010• BOLT - .250 DIA X .625
U1653
aa-ag2
9409406A2158• BRACKET
POST SBE75-0010
ab-ag1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

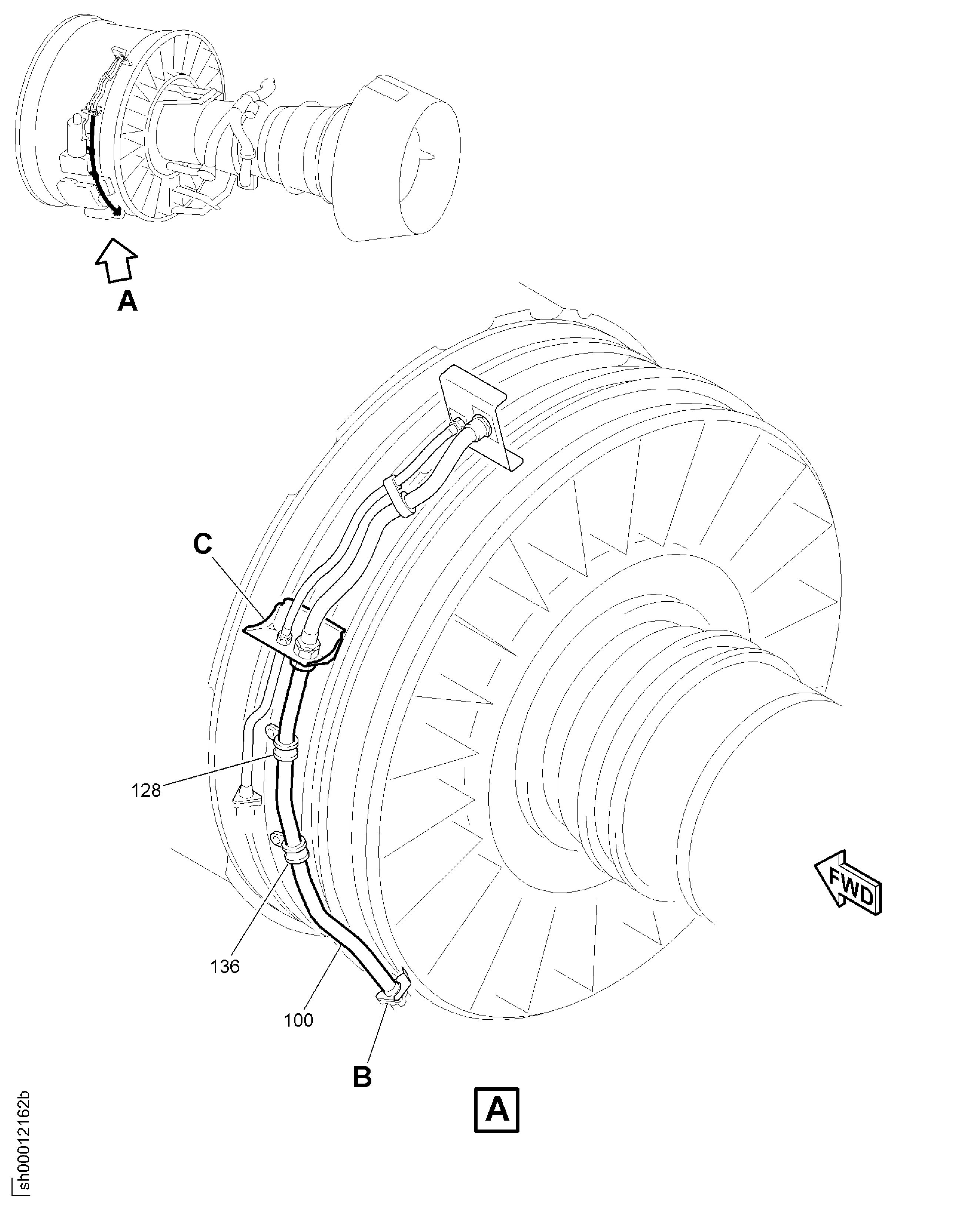

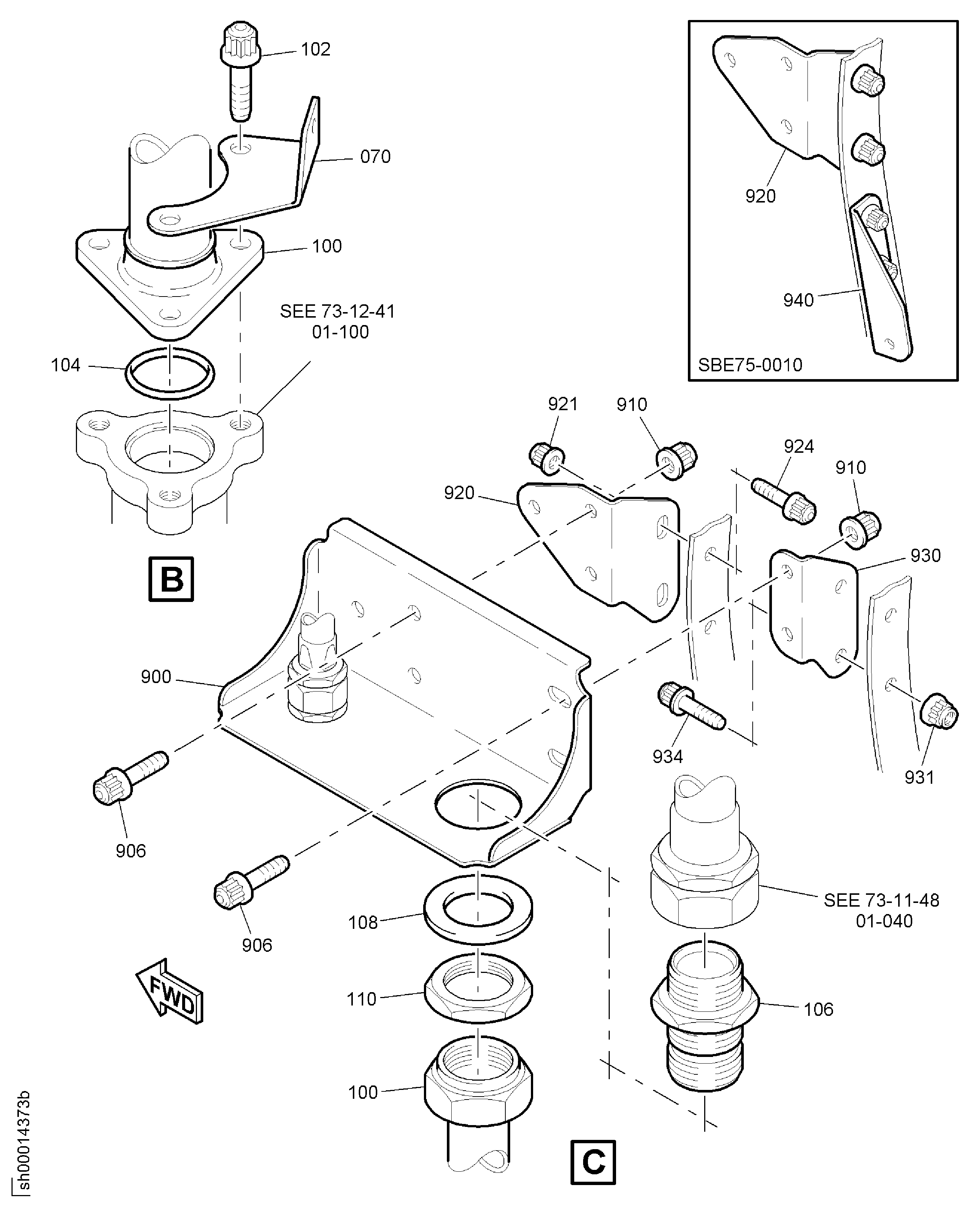

Figure: FUEL SYSTEM TUBES (RIGID)-POWER PLANT

TUBES FUEL RIGID

TUBES FUEL RIGID

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:83930
Enterprise Name:TRANSDIGM INC
BU Name:TRANSDIGM INC
Department:ADEL FASTENERS
Building:SANDWELL INDUSTRIAL ESTATE
Street:5000 TRIGGS STREET
City:LOS ANGELES
State:WEST MIDLANDS
Zip Code:B66 1QJ
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:400WSS19
Part Name:CLIP - LOOP TYPE
Manufacturer Code:83930
Part Number:400WSS20
Part Name:CLIP
Manufacturer Code:83930
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0169
Part Name:BOLT, MACHINE DOUBLE HEX - .250 DIA X .938
Manufacturer Code:0AM53
Part Number:4W2001
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:5W2160
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A2158
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A4674
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:740-5004-509
Part Name:ARRANGEMENT - FUEL SYSTEM
Manufacturer Code:51563
Part Number:740-5004-531
Part Name:ARRANGEMENT - FUEL SYSTEM
Manufacturer Code:51563
Part Number:740-5004-533
Part Name:ARRANGEMENT - FUEL SYSTEM
Manufacturer Code:51563
Part Number:740-5004-535
Part Name:ARRANGEMENT - FUEL SYSTEM
Manufacturer Code:51563
Part Number:740-5004-537
Part Name:ARRANGEMENT - FUEL SYSTEM
Manufacturer Code:51563
Part Number:740-5637-503
Part Name:ANGLE
Manufacturer Code:51563
Part Number:740-5638-505
Part Name:ANGLE
Manufacturer Code:51563
Part Number:740-5650-501
Part Name:TUBE - ASSEMBLY OF
Manufacturer Code:51563
Part Number:740-5658-503
Part Name:BRACKET - MOUNTING
Manufacturer Code:51563
Part Number:740-5658-507
Part Name:BRACKET - MOUNTING
Manufacturer Code:51563
Link not Found
Link not Found
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21010
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:AS21510
Part Name:BOLT - .250 DIA X .625
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-08BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.62596906
Part Number:AS43013-124
Part Name:RING, SEALING TOROIDAL
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:MS21924-20R
Part Name:UNION
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
MS21924-20SUNION96906
Part Number:MS21924-20S
Part Name:UNION
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
MS21924-20RUNION96906
Part Number:MS9557-08
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.2500 - 28 X 0.625
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21010BOLT - .250 DIA X .625U1653
AS21510BOLT - .250 DIA X .625U1653
