OIL-SCAVENGE OIL TUBES-GEARBOX

DMC:V2500-A1-79-22-48-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B79224802OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE70-0348aa
000SBE0348-01OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE79-0056ab
000SBE0056-01OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE70-0950ac
000SBE0950-01OIL-SCAVENGE OIL TUBES-GEARBOXad
1001004P0042• PACKINGaa-ad1
1051054P7140• COLLAR
PRE SBE70-0348
aa-ab1
105105A4P7249• COLLAR
POST SBE70-0348
PRE SBE79-0056
aa-ab1
1101104B0216• TUBE - A/O
PRE SBE79-0056
aa-ab1
110110A4B0414• TUBE - A/O OIL
A3460
POST SBE79-0056
ac-ad1
1301304W0165• BOLT - .250 DIA X .688
Optional Part

4W0165
aa-ad3
140140MS9321-10• WASHER - FLAT
96906
aa-ad3
150150AS3209-115• PACKING
U1653
aa-ad1
1901904P0243• ADAPTER - OIL SCAV.GBXaa-ad1
2002004W0002• NUT - .250 DIA
PRE SBE70-0950
aa-ac2
200200A4W1246• BOLT - .250 DIA X .750
POST SBE70-0950
ad2
210210MS9321-10• WASHER
96906
aa-ad2
220220AS3209-120• PACKING
U1653
aa-ad1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

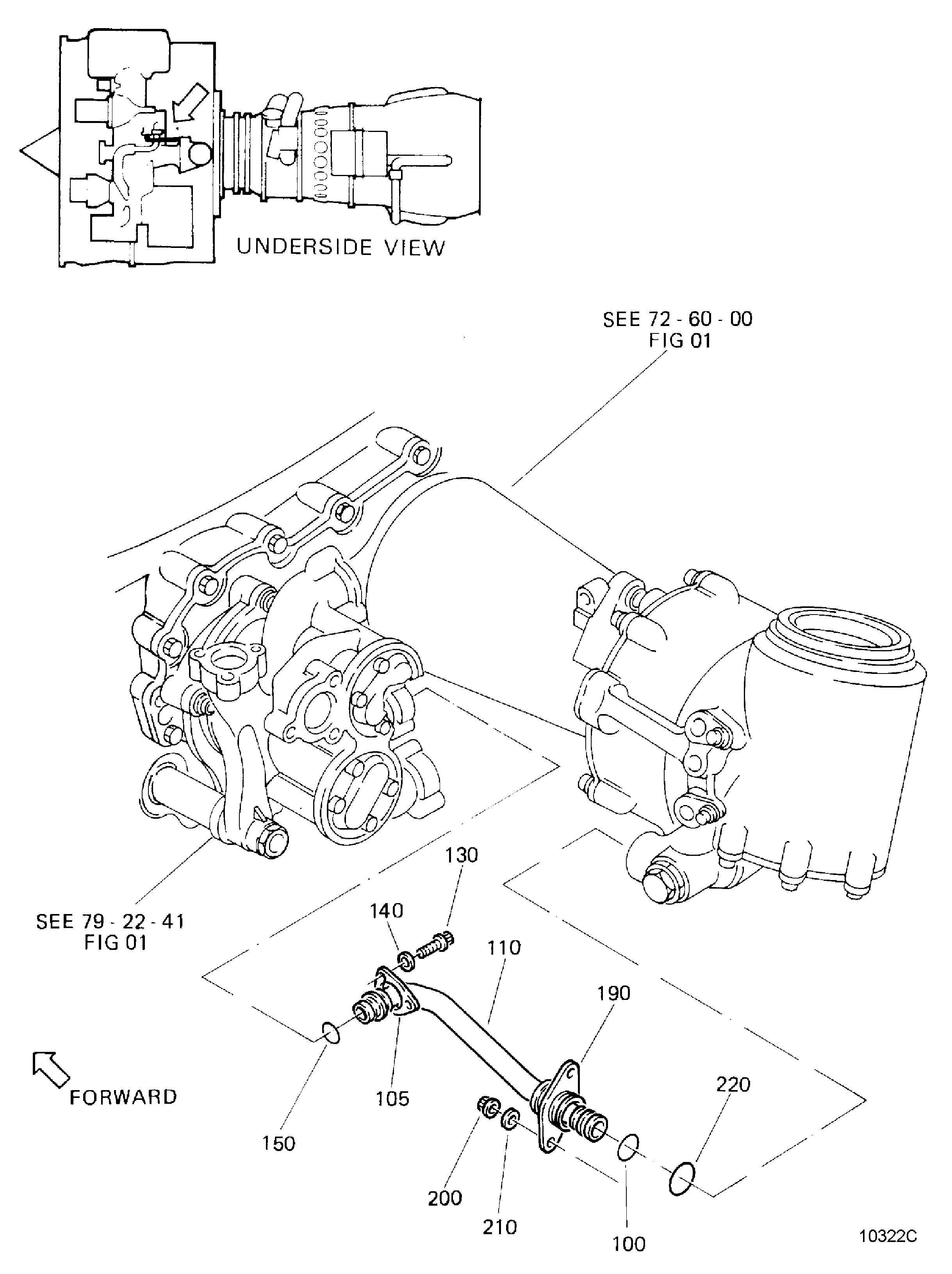

Figure: OIL-SCAVENGE OIL TUBES-GEARBOX

SCAVENGE OIL TUBES GEARBOX

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:A3460
Enterprise Name:DELETED, SEE CAGE CODE U0406
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4B0216
Part Name:TUBE - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4B0414
Part Name:TUBE - OIL, ASSEMBLY OF
Manufacturer Code:A3460
Part Number:4P0042
Part Name:PACKING - PREFORMED
Manufacturer Code:0AM53
Part Number:4P0243
Part Name:ADAPTER - OIL, SCAVENGE, GEARBOX
Manufacturer Code:0AM53
Part Number:4P7140
Part Name:COLLAR
Manufacturer Code:0AM53
Part Number:4P7249
Part Name:COLLAR
Manufacturer Code:0AM53
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W0165
Part Name:BOLT, MACHINE DOUBLE HEX - .250 DIA X .688
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21511BOLT- MACHINE DOUBLE HEX, .250 DIA X .688U1653
Part Number:4W1246
Part Name:BOLT - .250 DIA X .750
Manufacturer Code:0AM53
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21511
Part Name:BOLT- MACHINE DOUBLE HEX, .250 DIA X .688
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-09BOLT, MACHINE DOUBLE HEX96906
Part Number:AS3209-115
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:AS3209-120
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:MS9321-10
Part Name:WASHER - FLAT, 0.500 X 0.276 X 0.062
Manufacturer Code:96906
Part Number:MS9557-09
Part Name:BOLT, MACHINE DOUBLE HEX
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21511BOLT- MACHINE DOUBLE HEX, .250 DIA X .688U1653
