OIL-SCAVENGE OIL TUBES-GEARBOX

DMC:V2500-A1-79-22-48-04A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
04
000B79224804OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE71-0110aa
000SBE0110-01OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE70-0375ab
000SBE0375-01OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE79-0069ac
000SBE0069-01OIL-SCAVENGE OIL TUBES-GEARBOX, PRE SBE70-0784ad
000SBE0784-01OIL-SCAVENGE OIL TUBES-GEARBOXae
1001004B7200• TUBE - A/O OIL
PRE SBE71-0110
aa1
100100A4B7263• TUBE - A/O OIL
POST SBE71-0110
PRE SBE70-0375
ab-ac1
100100B4B7325• TUBE - ASSY OIL
POST SBE70-0375
PRE SBE79-0069
ab-ac1
100100C4B7353• TUBE - OIL A/O
POST SBE79-0069
ad-ae1
1101104W0165• BOLT - .250 DIA X .688aa-ae3
115115MS9321-10• WASHER
96906
aa-ae1
1201204W0165• BOLT - .250 DIA X .688aa-ae3
1221225W8399• BRACKET
POST SBE71-0110
PRE SBE79-0069
ab-ac1
122122A6A7437• BRACKET
POST SBE79-0069
ad-ae1
125125MS9321-10• WASHER
96906
PRE SBE71-0110
aa3
125125AMS9321-10• WASHER
96906
POST SBE71-0110
ab-ae1
130130AS3209-115• PACKING
U1653
aa-ae1
1351354W0103• BOLT - .190 DIA X .500aa-ae1
137137MS9321-09• WASHER
96906
aa-ae1
140140AS41104• NUT - .190 DIA
U1653
aa-ae1
145145MS21919F12• CLAMP
96906
PRE SBE70-0784
aa-ae1
145145AMS21919WF12• CLAMP
96906
POST SBE70-0784
aa-ae1
1501504W0104• BOLT - .190 DIA X .562aa-ae1
152152MS9321-09• WASHER
96906
aa-ae1
155155AS41104• NUT - .190 DIA
U1653
aa-ae1
160160MS21919F12• CLAMP
96906
PRE SBE70-0784
aa-ae1
160160AMS21919WF12• CLAMP
96906
POST SBE70-0784
aa-ae1
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

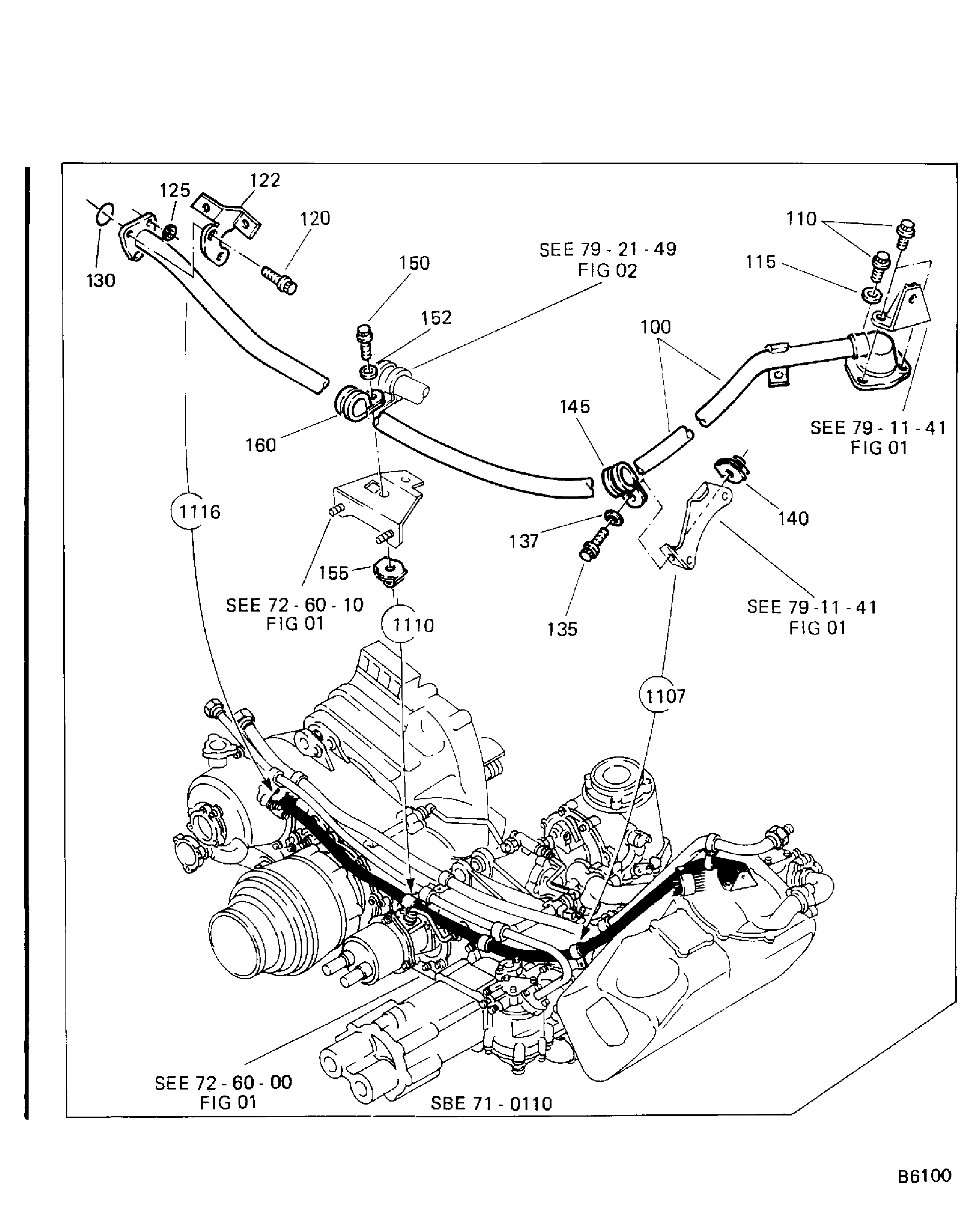

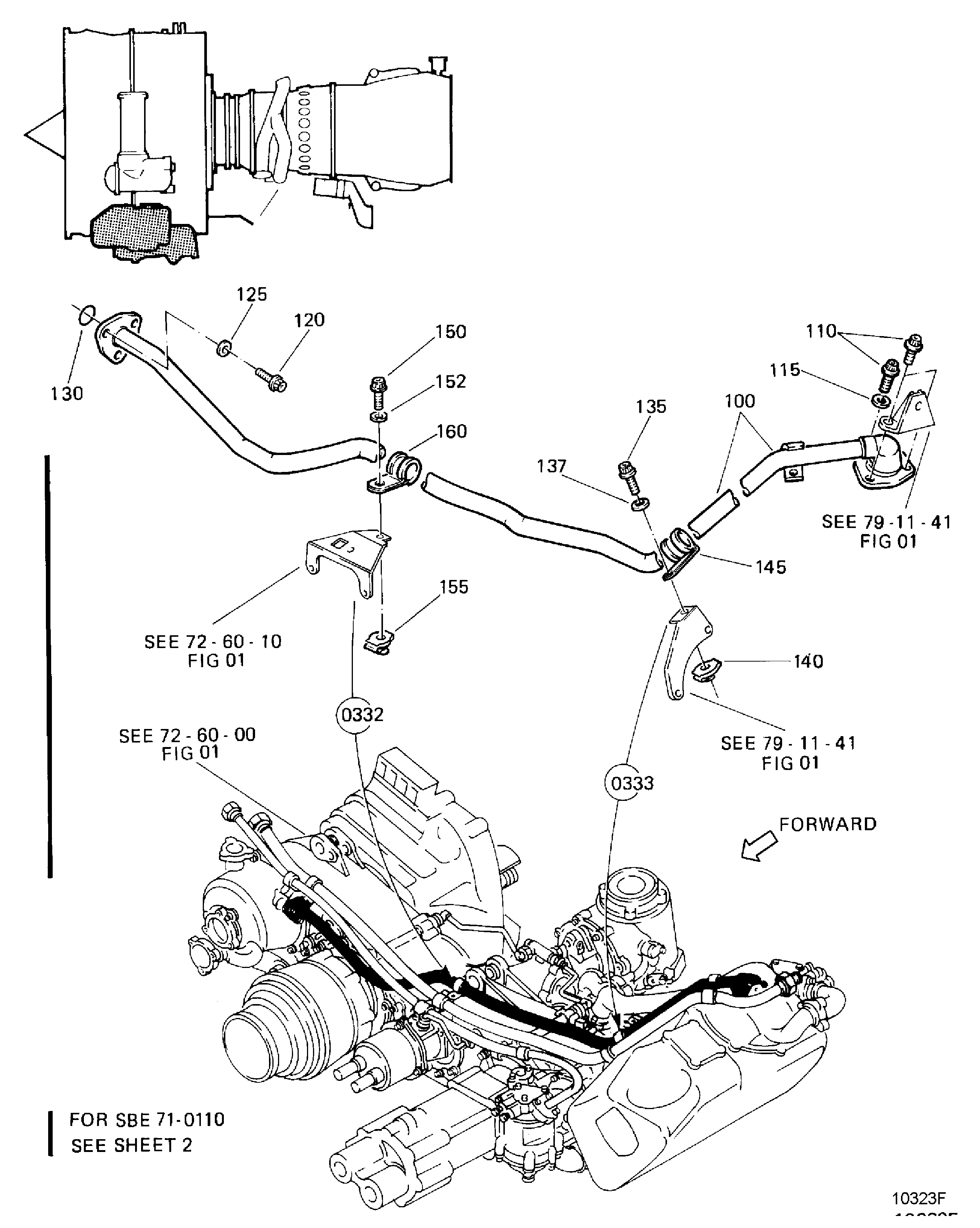

Figure: OIL-SCAVENGE OIL TUBES-GEARBOX

SCAVENGE OIL TUBES GEARBOX

SCAVENGE OIL TUBES GEARBOX

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4B7200
Part Name:TUBE - OIL, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4B7263
Part Name:TUBE - OIL, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4B7325
Part Name:TUBE - OIL, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4B7353
Part Name:TUBE - OIL, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:4W0103
Part Name:BOLT - .190 DIA X .500
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:4W0104
Part Name:BOLT - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0344BOLT , BIHEX HD - .190 DIA X .5620AM53
Part Number:4W0165
Part Name:BOLT, MACHINE DOUBLE HEX - .250 DIA X .688
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS21511BOLT- MACHINE DOUBLE HEX, .250 DIA X .688U1653
Part Number:4W0344
Part Name:BOLT , BIHEX HD - .190 DIA X .562
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
4W0104BOLT - .190 DIA X .5620AM53
Part Number:5W8399
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A7437
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:AS21408
Part Name:BOLT - 0.19 DIA X 0.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
MS9556-06BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.50096906
Part Number:AS21511
Part Name:BOLT- MACHINE DOUBLE HEX, .250 DIA X .688
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS9557-09BOLT, MACHINE DOUBLE HEX96906
Part Number:AS3209-115
Part Name:PACKING - PREFORMED
Manufacturer Code:U1653
Part Number:AS41104
Part Name:NUT - 0.19 DIA
Manufacturer Code:U1653
Part Number:MS21919F12
Part Name:CLAMP
Manufacturer Code:96906
Part Number:MS21919WF12
Part Name:CLAMP
Manufacturer Code:96906
Part Number:MS9321-09
Part Name:WASHER - FLAT, 0.438 X 0.213 X 0.062
Manufacturer Code:96906
Part Number:MS9321-10
Part Name:WASHER - FLAT, 0.500 X 0.276 X 0.062
Manufacturer Code:96906
Part Number:MS9556-06
Part Name:BOLT - MACHINE, DOUBLE HEXAGON, EXTENDED WASHER HEAD, 0.190-32 X 0.500
Manufacturer Code:96906
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS21408BOLT - 0.19 DIA X 0.500U1653
Part Number:MS9557-09
Part Name:BOLT, MACHINE DOUBLE HEX
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS21511BOLT- MACHINE DOUBLE HEX, .250 DIA X .688U1653
