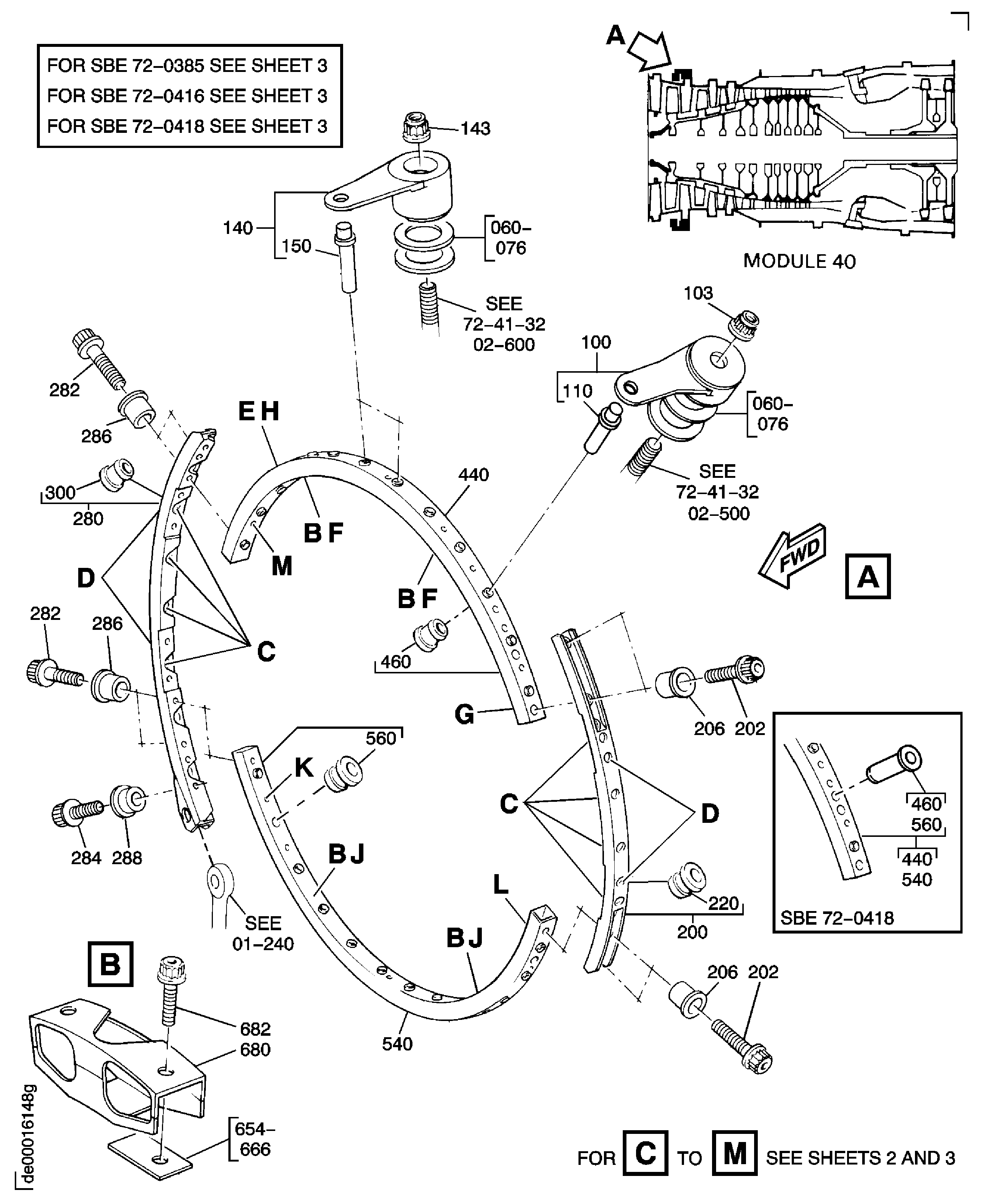

HPC Variable Stator Vane Actuation System

DMC:V2500-A5-72-41-34-03A-941A-D|Issue No:006.00|Issue Date:2020-08-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item		Part No.DescriptionEffect/Model Applic.UPA
03
-000B72413403ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE70-0129
aa
-000SBE0129-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0269
ab
-000SBE0269-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0277
ac
-000SBE0277-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE70-0701 AND PRE SBE72-0334
ad
-000SBE0701-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0334
ae
-000SBE0334-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0385 AND PRE SBE72-0416
af
-000SBE0385-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0416
ag
-000SBE0416-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0418
ah
-000SBE0418-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0560
ai
-000SBE0560-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0564
aj
-000SBE0564-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0571
ak
-000SBE0571-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES
al
060060X6A2037C01• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
062062X6A2037C02• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
064064X6A2037C03• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
066066X6A2037C04• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
068068X6A2037C05• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
070070X6A2037C06• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
072072X6A2037C07• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
074074X6A2037C08• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
076076X6A2037C09• SPACER
PRE SBE72-0564
aa-aj/0164
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1001006A3321• LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
PRE SBE72-0334
aa-al/0222
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03

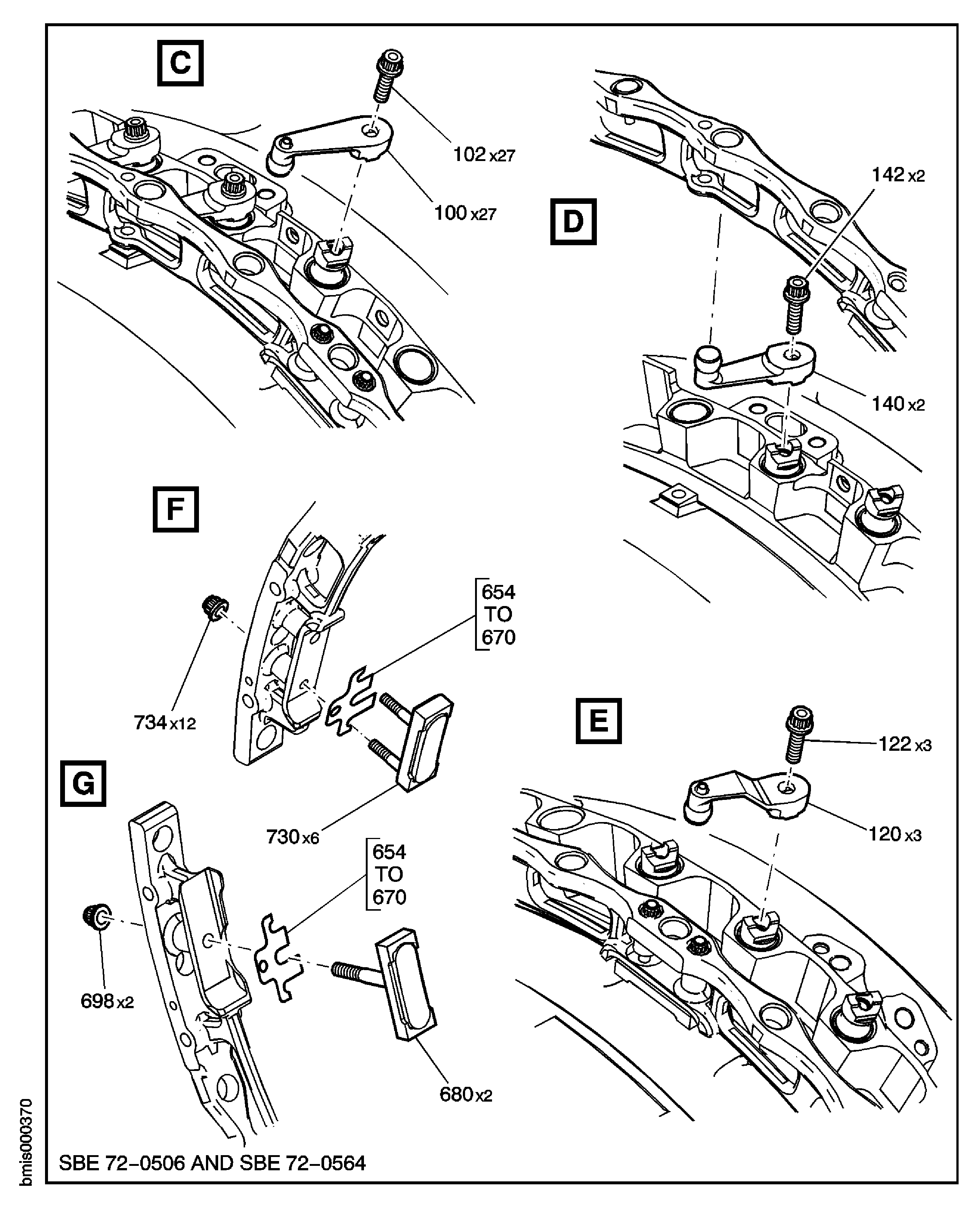

100100A6A7460• LEVER - SHORT ,VSV, ASSEMBLY OF
POST SBE72-0334
PRE SBE72-0564
af-aj/0122
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
100100B6B1129• LEVER - VSV3 STANDARD, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
ak/0827
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100C6B1148• LEVER - VSV3 STANDARD, ASSEMBLY OF
ALT 6B1288
POST SBE72-0564
PRE SBE72-0571
ak/0827
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100D6B1279• LEVER - VSV3 STANDARD, ASSEMBLY OF
POST SBE72-0571
al/0827
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100E6B1288• LEVER - VSV3 STANDARD, ASSEMBLY OF
ALT 6B1148
POST SBE72-0571
al/0827
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
102102AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
ak-al/0827
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
103103X4W0002• NUT - SELF LOCKING, DOUBLE HEXAGON, .250 DIA
PRE SBE72-0564
aa-aj/0122
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1101106A2434• • PIN - SHOULDER
aa-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05

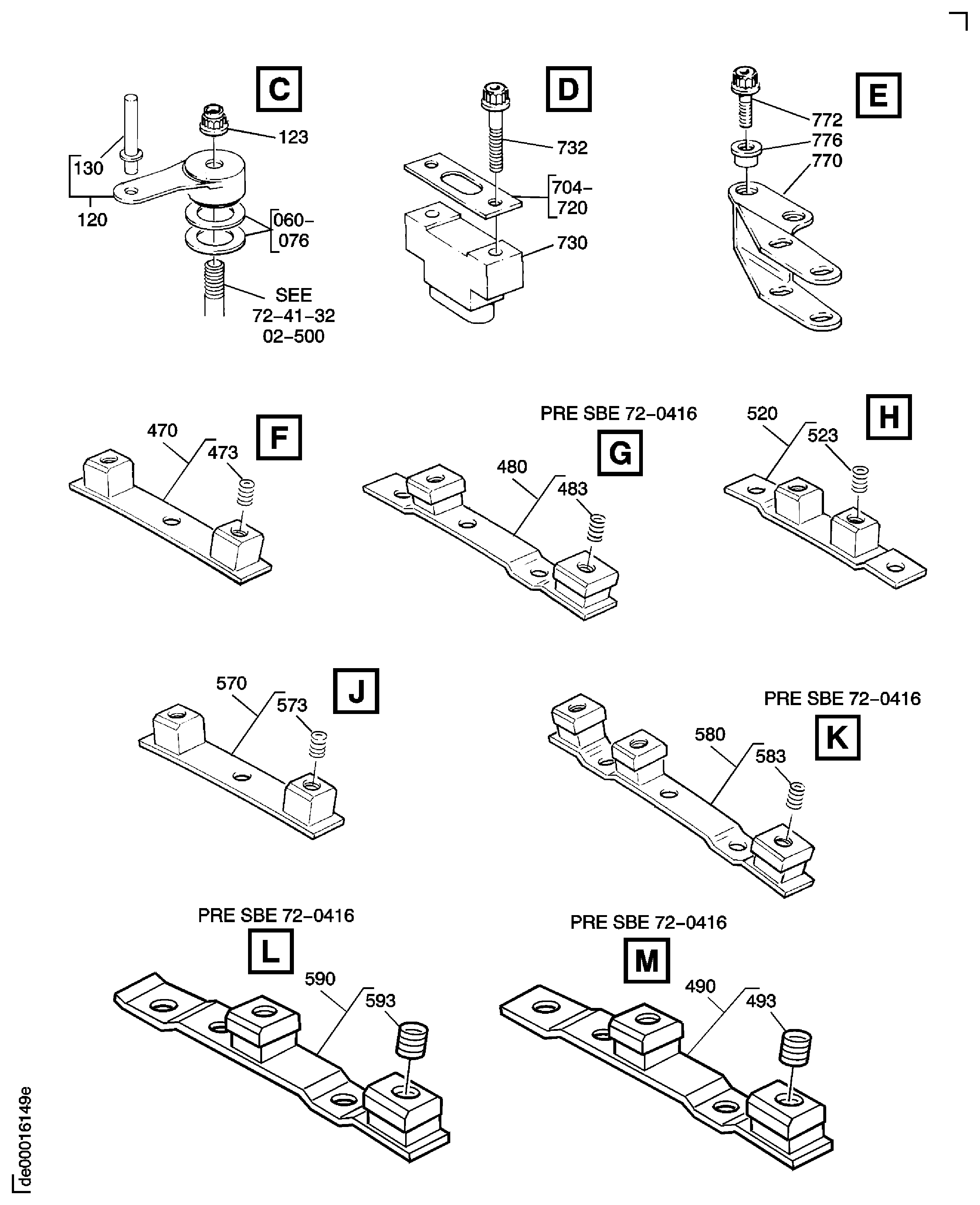

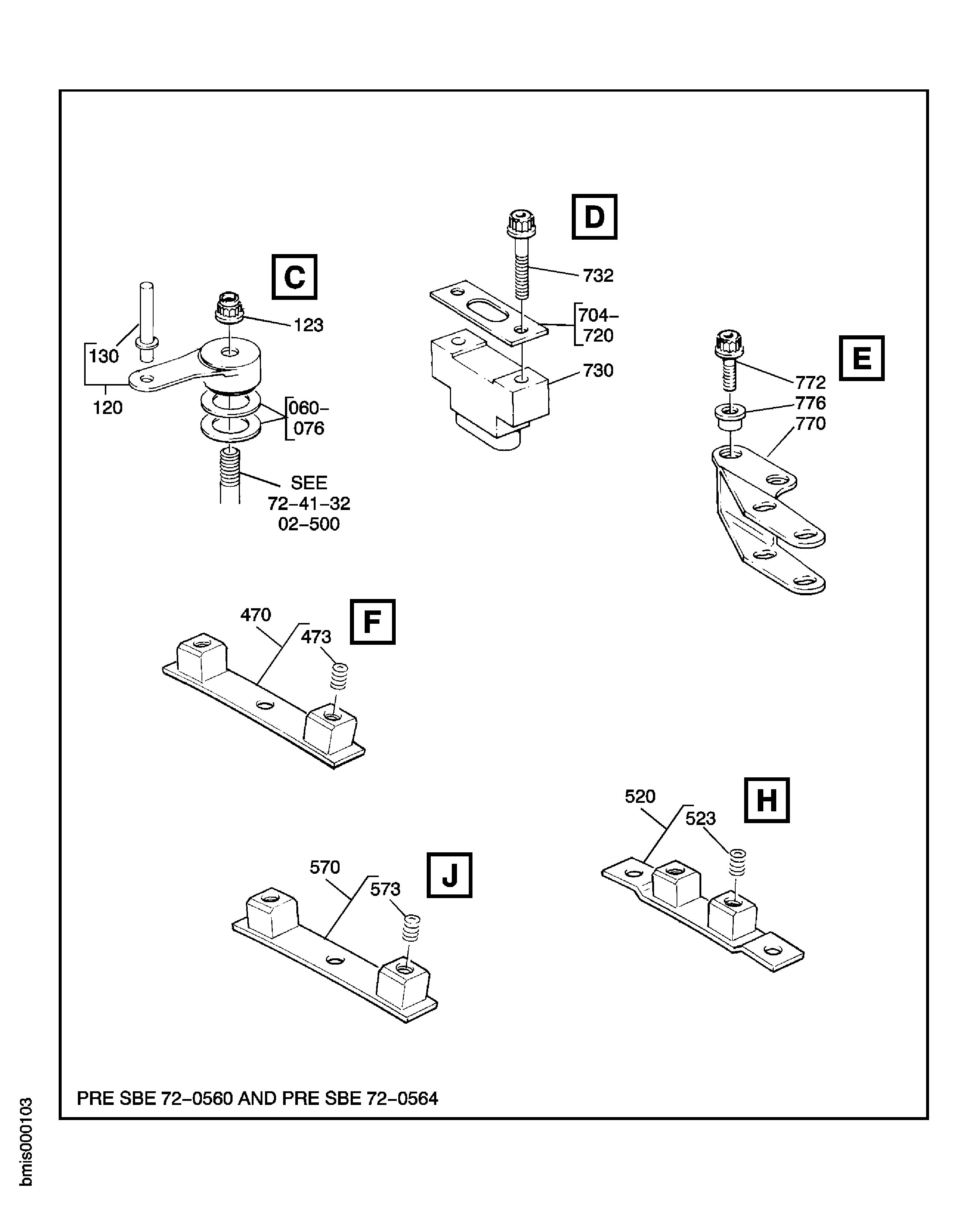

1201206A3322• LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
PRE SBE72-0269
aa-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
120120A6A6547• LEVER - ASSEMBLY OF
POST SBE72-0269
PRE SBE72-0564
ac-aj/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
120120B6B1131• LEVER - VSV3 CRANKED, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
ak/083
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120C6B1150• LEVER - VSV3 CRANKED, ASSEMBLY OF
ALT 6B1290
POST SBE72-0564
PRE SBE72-0571
ak/083
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120D6B1281• LEVER - VSV3 CRANKED, ASSEMBLY OF
POST SBE72-0571
al/083
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120E6B1290• LEVER - VSV3 CRANKED, ASSEMBLY OF
ALT 6B1150
POST SBE72-0571
al/083
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
122122AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
ak-al/083
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
123123X4W0002• NUT - SELF LOCKING, DOUBLE HEXAGON, .250 DIA
PRE SBE72-0564
aa-aj/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1301306A2438• • PIN - SHOULDER
aa-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1401406A3323• LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
PRE SBE72-0334
aa-al/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
140140A6A7461• LEVER - LONG, VSV, ASSEMBLY OF
POST SBE72-0334
PRE SBE72-0564
af-aj/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
140140B6B1130• LEVER - VSV3 BALL UP, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
ak/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
140140C6B1149• LEVER - VSV3 BALL UP, ASSEMBLY OF
ALT 6B1289
POST SBE72-0564
PRE SBE72-0571
ak/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
140140D6B1280• LEVER - VSV3 BALL UP, ASSEMBLY OF
POST SBE72-0571
al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
140140E6B1289• LEVER - VSV3 BALL UP, ASSEMBLY OF
ALT 6B1149
POST SBE72-0571
al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
142142AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
143143X4W0002• NUT - SELF LOCKING, DOUBLE HEXAGON, .250 DIA
PRE SBE72-0564
aa-aj/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1501506A2434• • PIN - SHOULDER
aa-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2002006A2523• CONNECTOR - ACTUATOR RING, 3RD STAGE, ASSEMBLY OF
PRE SBE72-0385
aa-af/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03

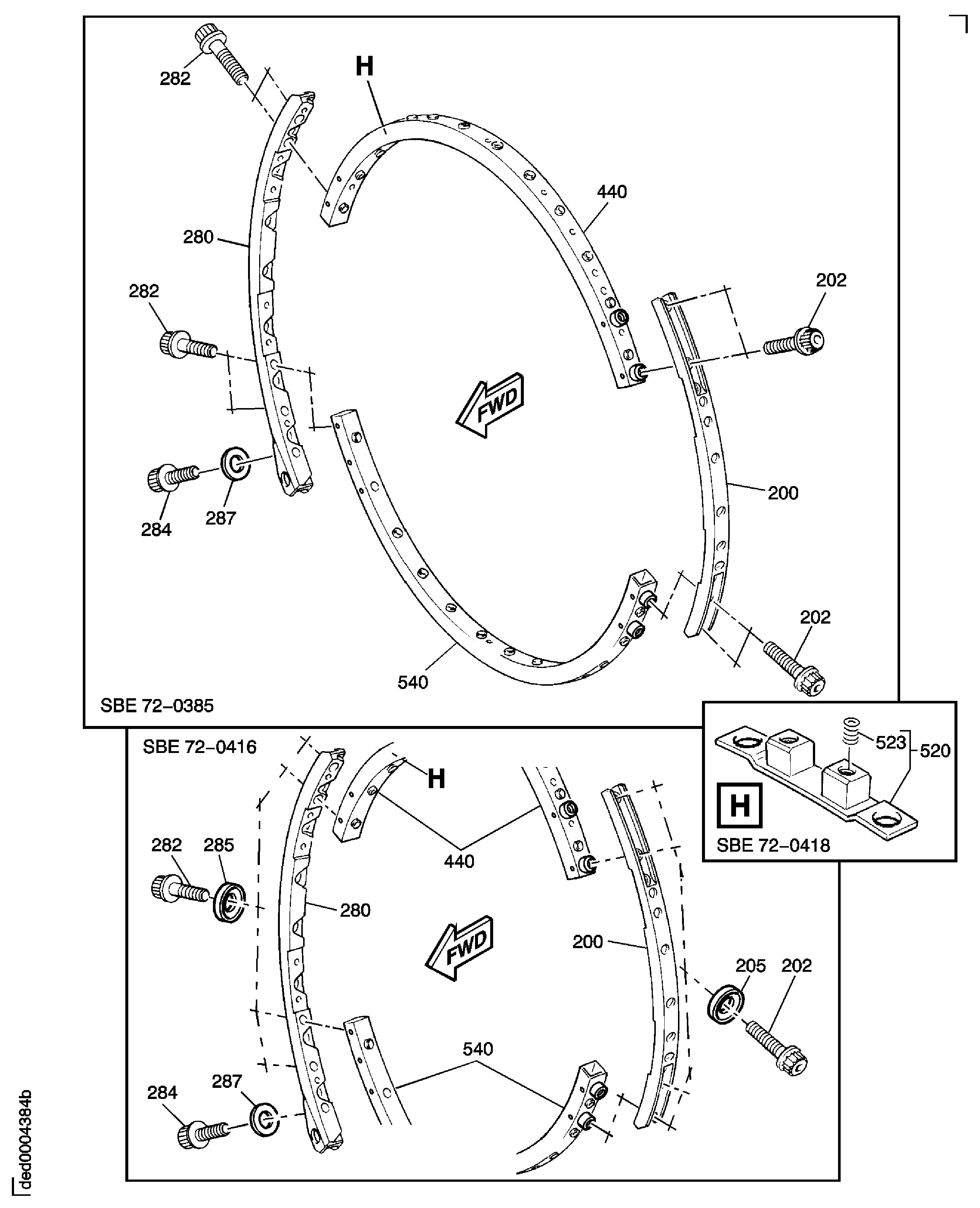

200200A6A7594• BRIDGE - PIECE, 3RD STAGE, ASSEMBLY OF
POST SBE72-0385
PRE SBE72-0564
ag-aj/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200B6A7855• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0416
ah-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05

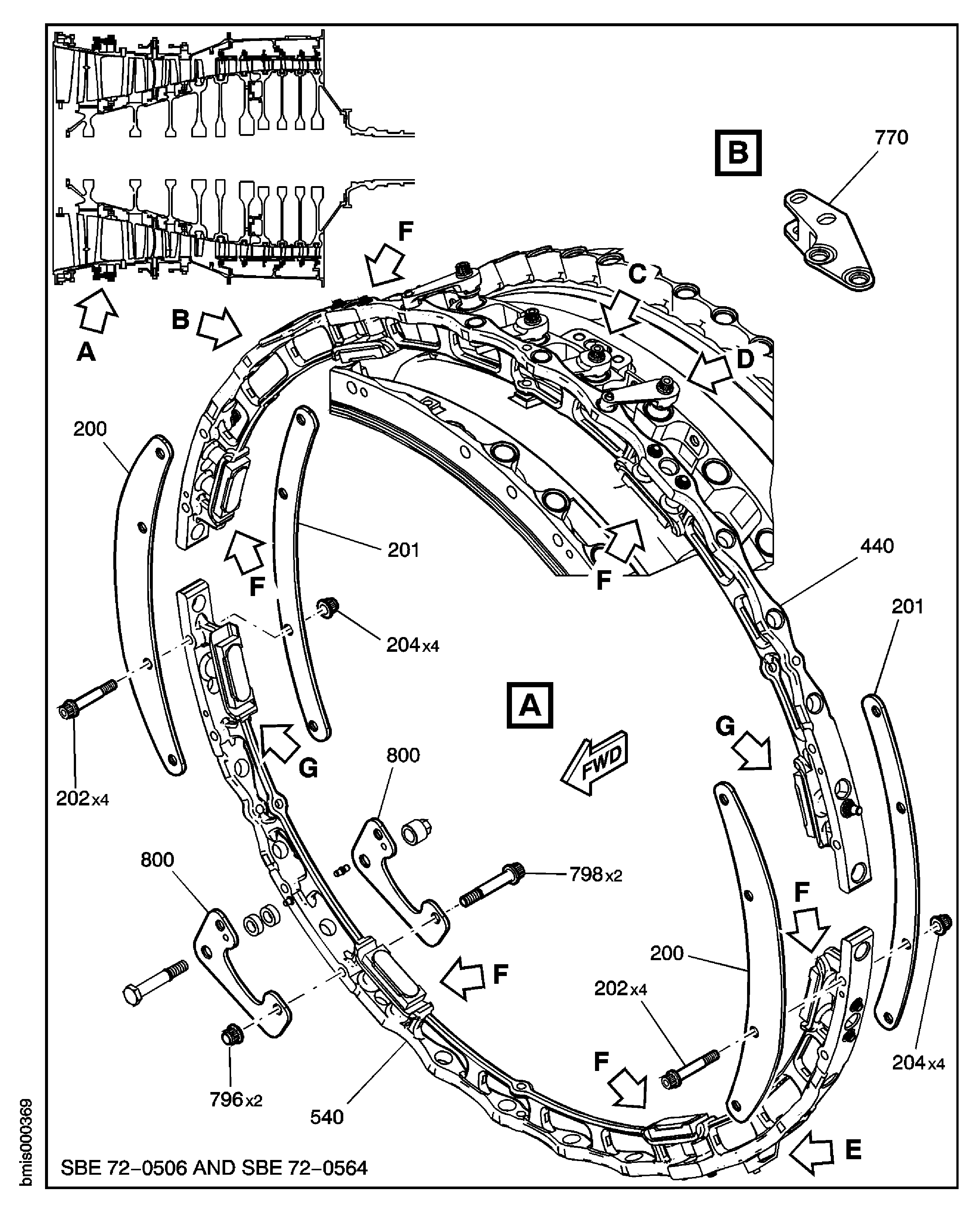

200200C6B1070• PIECE - BRIDGING VSV3, FRONT
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2012016B1071• PIECE - BRIDGING VSV3, REAR
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202AS21020• BOLT - 0.250 DIA X 1.250
U1653
PRE SBE72-0385
aa-af/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
202202AAS21013• BOLT - 0.25 DIA X 0.812
U1653
POST SBE72-0385
PRE SBE72-0564
ag-aj/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
202202BAS21013• BOLT - 0.25 DIA X 0.812
U1653
POST SBE72-0416
PRE SBE72-0564
ah-aj/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
202202CAS54624• BOLT, .250 DIA X 1.500
U1653
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202DAS23524• BOLT - 0.250 DIA X 1.500
U1653
ALT AS23024
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202EAS23024• BOLT
U1653
ALT AS57224
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202FAS57224• BOLT
U1653
ALT AS61424
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202GAS61424• BOLT - 0.250 UNJF
U1653
ALT AS23524
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
204204AS20625• NUT, SELF LOCKING, BIHEX, .250 DIA
U1653
POST SBE72-0564
ak-al/088
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
205205XUP12204• WASHER
POST SBE72-0416
PRE SBE72-0564
ah-aj/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2062066A2520• DOWEL
PRE SBE72-0385
aa-af/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
2202206A2512• • BUSHING
(VRS6263)
POST SBE70-0222
*****/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2802806A2521• CONNECTOR - ACTUATOR RING, 3RD STAGE, ASSEMBLY OF
PRE SBE72-0385
aa-af/041
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
280280A6A2521• CONNECTOR - ACTUATOR RING, 3RD STAGE, ASSEMBLY OF
aa-al/051
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
280280B6A7593• BRIDGE - PIECE, 3RD STAGE, ASSEMBLY OF
POST SBE72-0385
PRE SBE72-0564
ag-aj/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
280280C6A7853• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0416
ah-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
282282AS21020• BOLT - 0.250 DIA X 1.250
U1653
PRE SBE72-0385
aa-af/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
282282AXAS21013• BOLT - 0.25 DIA X 0.812
U1653
POST SBE72-0385
PRE SBE72-0564
ag-ak/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
282282BXAS21013• BOLT - 0.25 DIA X 0.812
U1653
POST SBE72-416
PRE SBE72-0564
ah-ak/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
284284AS21014• CLAMP - LOOP, DOUBLE HEX, .250 DIA X .875
U1653
PRE SBE72-0385
aa-af/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
284284AXAS21008• BOLT - 0.25 DIA X 0.500
U1653
POST SBE72-0385
PRE SBE72-0564
ag-ak/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
284284BXAS21008• BOLT - 0.25 DIA X 0.500
U1653
POST SBE72-0416
PRE SBE72-0564
ah-ak/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
285285XUP12204• WASHER
POST SBE72-0416
PRE SBE72-0564
ah-ak/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2862866A2520• DOWEL
PRE SBE72-0385
aa-af/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
287287XBA41252• SPACER - WASHER
POST SBE72-0385
PRE SBE72-0564
ag-ak/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
287287AXBA41252• SPACER - WASHER
POST SBE72-0416
PRE SBE72-0564
ah-ak/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2882886A2527• DOWEL
PRE SBE72-0385
aa-af/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
3003006A2512• • BUSHING
(VRS6263)
POST SBE70-0222
*****/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
4404406A3982• RING - ACTUATOR, 3RD STAGE, UPPER, ASSEMBLY OF
PRE SBE72-0385
aa-af/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
440440A6A7588• RING - 3RD STAGE, UPPER UNISON, ASSEMBLY OF
POST SBE72-0385
ag-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
440440B6A7588• RING - 3RD STAGE, UPPER UNISON, ASSEMBLY OF
POST SBE72-0416
ah-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
440440C6A7903• RING - UNISON, UPPER, 3RD STAGE
POST SBE72-0418
PRE SBE72-0564
ai-aj/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
440440D6A9110• RING - UNISON, 3RD STAGE, UPPER, ASSEMBLY OF
POST SBE72-0564
ak-al/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
460460UP11069• • BUSHING
(VRS6248)
POST SBE70-0800
PRE SBE72-0418
*****/0224
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
460460AXBRR12496• • BUSHING - SLEEVE
POST SBE72-0418
PRE SBE72-0564
ai-ak/0112
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
470470X6A2869• • BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0564
*****/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
4804806A3660• • BRACKET - CONNECTOR, 3RD STAGE, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0385
*****/061
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
480480A6A3660• • BRACKET - CONNECTOR, 3RD STAGE, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
*****/071
V2533 AQ02, V2533 AQ03
483483AGS3732• • • INSERT - SCREW THREAD, .250 DIA X 1.5D
U1653
PRE SBE72-0385
aa-af/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
4904906A3662• • BRACKET - CONNECTOR, 3RD STAGE, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0385
*****/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
493493AGS3732• • • INSERT - SCREW THREAD, .250 DIA X 1.5D
U1653
PRE SBE72-0385
aa-af/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
502502UP11019• • PIN - BAULKING, HEADED
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ah-al/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
502502AUP11019• • PIN - BAULKING, HEADED
POST SBE72-0416
ah-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5205206A3678• • BRACKET - ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0418
*****/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
520520AX6A7905• • BRACKET - ASSEMBLY OF
POST SBE72-0418
PRE SBE72-0564
ai-ak/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5305306A7583• • DOWEL - ASSEMBLY OF
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ah-al/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
530530A6A7583• • DOWEL - ASSEMBLY OF
POST SBE72-0416
ah-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5405406A3987• RING - ACTUATOR, 3RD STAGE, LOWER, ASSEMBLY OF
PRE SBE72-0385
aa-af/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540A6A7590• RING - 3RD STAGE, LOWER UNISON, ASSEMBLY OF
POST SBE72-0385
ag-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540B6A7590• RING - 3RD STAGE, LOWER UNISON, ASSEMBLY OF
POST SBE72-0416
ah-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540C6A7906• RING - UNISON, LOWER, 3RD STAGE
POST SBE72-0418
PRE SBE72-0564
ai-aj/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
540540D6A9112• RING - UNISON, 3RD STAGE, LOWER, ASSEMBLY OF
POST SBE72-0564
ak-al/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
560560UP11069• • BUSHING
(VRS6248)
POST SBE70-0800
PRE SBE72-0418
*****/0224
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
560560AXBRR12496• • BUSHING - SLEEVE
POST SBE72-0418
PRE SBE72-0564
ai-ak/0112
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
570570X6A2869• • BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0564
*****/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
573573XAGS3731• • • INSERT - SCREW THREAD, .190 DIA X 1.5D
U1653
PRE SBE72-0564
aa-ak/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5805806A2877• • BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0385
*****/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
583583AGS3732• • • INSERT - SCREW THREAD, .250 DIA X 1.5D
U1653
PRE SBE72-0385
aa-af/023
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
5905906A2873• • BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6248)
POST SBE70-0800
PRE SBE72-0385
*****/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
593593AGS3732• • • INSERT - SCREW THREAD, .250 DIA X 1.5D
U1653
PRE SBE72-0385
aa-af/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
602602UP11019• • PIN - BAULKING, HEADED
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ah-al/025
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
602602AUP11019• • PIN - BAULKING, HEADED
POST SBE72-0416
ah-al/015
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
6306306A7583• • DOWEL - ASSEMBLY OF
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ah-al/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
630630A6A7583• • DOWEL - ASSEMBLY OF
POST SBE72-0416
ah-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
6406406A7592• • DOWEL - ASSEMBLY OF
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ah-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
640640A6A7592• • DOWEL - ASSEMBLY OF
POST SBE72-0416
ah-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
6546546A2630C01• WASHER - ADJUSTING
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
654654A6B1098• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6556556A2630C02• WASHER - ADJUSTING, 0.007
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
655655A6B1099• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6566566A2630C03• WASHER - ADJUSTING, 0.008
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
656656A6B1100• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6576576A2630C04• WASHER - ADJUSTING, 0.010
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
657657A6B1101• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6586586A2630C05• WASHER - ADJUSTING, 0.014
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
658658A6B1102• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6596596A2630C06• WASHER - ADJUSTING, 0.018
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
659659A6B1103• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6606606A2630C07• WASHER - ADJUSTING, 0.022
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
660660A6B1104• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6616616A2630C08• WASHER - ADJUSTING, 0.026
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
661661A6B1105• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6626626A2630C09• WASHER - ADJUSTING, 0.030
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
662662A6B1106• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6636636A2630C10• WASHER - ADJUSTING, 0.031
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
663663A6B1107• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6646646A2630C11• WASHER - ADJUSTING, 0.032
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
664664A6B1108• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6656656A2630C12• WASHER - ADJUSTING, 0.033
PRE SBE72-0564
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
665665A6B1109• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6666666A2630C13• WASHER - ADJUSTING, 0.034
aa-aj/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
666666A6B1110• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6676676B1111• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6686686B1112• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6696696B1113• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6706706B1114• SHIM - CENTRALISER ADJUST
POST SBE72-0564
ak-al/08A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6806806A3957• PAD - CENTRALIZING, ASSEMBLY OF
PRE SBE72-0277
aa-ac/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
680680A6A6514• PAD - CENTERALIZING, 3RD STAGE, ASSEMBLY OF
POST SBE72-0277
PRE SBE72-0564
ad-aj/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
680680B6B1066• SUPPORT - CENTRALISER, ASSEMBLY OF
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
682682XAS20911• BOLT - 0.19 DIA X 0.688
U1653
PRE SBE72-0564
aa-ak/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
698698AS20625• NUT, SELF LOCKING, BIHEX, .250 DIA
U1653
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
704704X6A2625C01• WASHER - ADJUSTING
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
705705X6A2625C02• WASHER - ADJUSTING, 0.030
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
706706X6A2625C03• WASHER - ADJUSTING, 0.029
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
707707X6A2625C04• WASHER - ADJUSTING, 0.027
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
708708X6A2625C05• WASHER - ADJUSTING, 0.025
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
709709X6A2625C06• WASHER - ADJUSTING, 0.023
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
710710X6A2625C07• WASHER - ADJUSTING, 0.021
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
7117116A2625C08• WASHER - ADJUSTING, 0.019
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
712712X6A2625C09• WASHER - ADJUSTING, 0.017
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
713713X6A2625C10• WASHER - ADJUSTING, 0.015
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
714714X6A2625C11• WASHER - ADJUSTING, 0.014
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
715715X6A2625C12• WASHER - ADJUSTING, 0.012
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
716716X6A2625C13• WASHER - ADJUSTING, 0.010
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
717717X6A2625C14• WASHER - ADJUSTING, 0.007
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
718718X6A2625C15• WASHER - ADJUSTING, 0.006
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
719719X6A2625C16• WASHER - ADJUSTING, 0.005
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
720720X6A2625C17• WASHER - ADJUSTING, 0.004
PRE SBE72-0564
aa-ak/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
7307306A3988• HOUSING - CONNECTION 3RD STAGE, ASSEMBLY OF
PRE SBE72-0564
aa-aj/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
730730A6B1067• SUPPORT - CENTRALISER, ASSEMBLY OF
POST SBE72-0564
ak-al/086
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
732732XBLT5412• BOLT
PRE SBE72-0564
aa-ak/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
734734AS20624• NUT, SELF LOCKING DBL HEX - .190 DIA
U1653
POST SBE72-0564
ak-al/0812
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
7447446A3953• • • PAD - RUBBING
aa-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
7707706A4290• BRACKET - 3RD STAGE, RIG PIN
aa-al/061
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
770770A6A5474• BRACKET - 3RD STAGE, RIG PIN LOCATOR
POST SBE70-0129
PRE SBE70-0701
aa-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
770770B6A7409• BRACKET
ALT 6A5474
POST SBE70-0701
PRE SBE72-0560
ae-ai/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-770770C6A5474• BRACKET - 3RD STAGE, RIG PIN LOCATOR
ALT 6A7409
POST SBE70-0701
PRE SBE72-0560
ae-ai/02REF
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
770770DX6A8683• BRACKET - 3RD STAGE, RIG PIN LOCATOR
POST SBE72-0560
PRE SBE72-0564
aj-ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
772772XAS20911• BOLT - 0.19 DIA X 0.688
U1653
PRE SBE72-0564
aa-ak/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
776776X6A3680• DOWEL
PRE SBE72-0564
aa-ak/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
796796AS20625• NUT, SELF LOCKING, BIHEX, .250 DIA
U1653
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
798798AS54624• BOLT, .250 DIA X 1.500
U1653
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
798798AAS23524• BOLT - 0.250 DIA X 1.500
U1653
ALT AS23024
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
798798BAS23024• BOLT
U1653
ALT AS57224
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
798798CAS57224• BOLT
U1653
ALT AS61424
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
798798DAS61424• BOLT - 0.250 UNJF
U1653
ALT AS23524
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
8008006B1072• BRACKET - DRIVE VSV3
POST SBE72-0564
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

Figure: HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

Change Type:

Corrected Nomenclature.

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:6A2037C01
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C02
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C03
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C04
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C05
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C06
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C07
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C08
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2037C09
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2434
Part Name:PIN - SHOULDER
Manufacturer Code:0AM53
Part Number:6A2438
Part Name:PIN - SHOULDER
Manufacturer Code:0AM53
Part Number:6A2512
Part Name:BUSHING
Manufacturer Code:0AM53
Part Number:6A2520
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A2521
Part Name:CONNECTOR - ACTUATOR RING, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2523
Part Name:CONNECTOR - ACTUATOR RING, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2527
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A2625C01
Part Name:WASHER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2625C02
Part Name:WASHER - ADJUSTING, 0.030
Manufacturer Code:0AM53
Part Number:6A2625C03
Part Name:WASHER - ADJUSTING, 0.029
Manufacturer Code:0AM53
Part Number:6A2625C04
Part Name:WASHER - ADJUSTING, 0.027
Manufacturer Code:0AM53
Part Number:6A2625C05
Part Name:WASHER - ADJUSTING, 0.025
Manufacturer Code:0AM53
Part Number:6A2625C06
Part Name:WASHER - ADJUSTING, 0.023
Manufacturer Code:0AM53
Part Number:6A2625C07
Part Name:WASHER - ADJUSTING, 0.021
Manufacturer Code:0AM53
Part Number:6A2625C08
Part Name:WASHER - ADJUSTING, 0.019
Manufacturer Code:0AM53
Part Number:6A2625C09
Part Name:WASHER - ADJUSTING, 0.017
Manufacturer Code:0AM53
Part Number:6A2625C10
Part Name:WASHER - ADJUSTING, 0.015
Manufacturer Code:0AM53
Part Number:6A2625C11
Part Name:WASHER - ADJUSTING, 0.014
Manufacturer Code:0AM53
Part Number:6A2625C12
Part Name:WASHER - ADJUSTING, 0.012
Manufacturer Code:0AM53
Part Number:6A2625C13
Part Name:WASHER - ADJUSTING, 0.010
Manufacturer Code:0AM53
Part Number:6A2625C14
Part Name:WASHER - ADJUSTING, 0.007
Manufacturer Code:0AM53
Part Number:6A2625C15
Part Name:WASHER - ADJUSTING, 0.006
Manufacturer Code:0AM53
Part Number:6A2625C16
Part Name:WASHER - ADJUSTING, 0.005
Manufacturer Code:0AM53
Part Number:6A2625C17
Part Name:WASHER - ADJUSTING, 0.004
Manufacturer Code:0AM53
Part Number:6A2630C01
Part Name:WASHER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2630C02
Part Name:WASHER - ADJUSTING, 0.007
Manufacturer Code:0AM53
Part Number:6A2630C03
Part Name:WASHER - ADJUSTING, 0.008
Manufacturer Code:0AM53
Part Number:6A2630C04
Part Name:WASHER - ADJUSTING, 0.010
Manufacturer Code:0AM53
Part Number:6A2630C05
Part Name:WASHER - ADJUSTING, 0.014
Manufacturer Code:0AM53
Part Number:6A2630C06
Part Name:WASHER - ADJUSTING, 0.018
Manufacturer Code:0AM53
Part Number:6A2630C07
Part Name:WASHER - ADJUSTING, 0.022
Manufacturer Code:0AM53
Part Number:6A2630C08
Part Name:WASHER - ADJUSTING, 0.026
Manufacturer Code:0AM53
Part Number:6A2630C09
Part Name:WASHER - ADJUSTING, 0.030
Manufacturer Code:0AM53
Part Number:6A2630C10
Part Name:WASHER - ADJUSTING, 0.031
Manufacturer Code:0AM53
Part Number:6A2630C11
Part Name:WASHER - ADJUSTING, 0.032
Manufacturer Code:0AM53
Part Number:6A2630C12
Part Name:WASHER - ADJUSTING, 0.033
Manufacturer Code:0AM53
Part Number:6A2630C13
Part Name:WASHER - ADJUSTING, 0.034
Manufacturer Code:0AM53
Part Number:6A2869
Part Name:BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2873
Part Name:BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2877
Part Name:BRACKET - 3RD STAGE, ACTUATING RING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3321
Part Name:LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3322
Part Name:LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3323
Part Name:LEVER - VARIABLE VANE, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3660
Part Name:BRACKET - CONNECTOR, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3662
Part Name:BRACKET - CONNECTOR, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3678
Part Name:BRACKET - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3680
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A3953
Part Name:PAD - RUBBING
Manufacturer Code:0AM53
Part Number:6A3957
Part Name:PAD - CENTRALIZING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3982
Part Name:RING - ACTUATOR, 3RD STAGE, UPPER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3987
Part Name:RING - ACTUATOR, 3RD STAGE, LOWER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3988
Part Name:HOUSING - CONNECTION 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A4290
Part Name:BRACKET - 3RD STAGE, RIG PIN
Manufacturer Code:0AM53
Part Number:6A5474
Part Name:BRACKET - 3RD STAGE, RIG PIN LOCATOR
Manufacturer Code:0AM53
Part Number:6A6514
Part Name:PAD - CENTERALIZING, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A6547
Part Name:LEVER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7409
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A7460
Part Name:LEVER - SHORT ,VSV, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7461
Part Name:LEVER - LONG, VSV, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7583
Part Name:DOWEL - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7588
Part Name:RING - 3RD STAGE, UPPER UNISON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7590
Part Name:RING - 3RD STAGE, LOWER UNISON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7592
Part Name:DOWEL - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7593
Part Name:BRIDGE - PIECE, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7594
Part Name:BRIDGE - PIECE, 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7853
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7855
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7903
Part Name:RING - UNISON, UPPER, 3RD STAGE
Manufacturer Code:0AM53
Part Number:6A7905
Part Name:BRACKET - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7906
Part Name:RING - UNISON, LOWER, 3RD STAGE
Manufacturer Code:0AM53
Part Number:6A8683
Part Name:BRACKET - 3RD STAGE, RIG PIN LOCATOR
Manufacturer Code:0AM53
Part Number:6A9110
Part Name:RING - UNISON, 3RD STAGE, UPPER, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6A9112
Part Name:RING - UNISON, 3RD STAGE, LOWER, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1066
Part Name:SUPPORT - CENTRALISER, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1067
Part Name:SUPPORT - CENTRALISER, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1070
Part Name:PIECE - BRIDGING VSV3, FRONT
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1071
Part Name:PIECE - BRIDGING VSV3, REAR
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1072
Part Name:BRACKET - DRIVE VSV3
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1098
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1099
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1100
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1101
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1102
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1103
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1104
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1105
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1106
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1107
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1108
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1109
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1110
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1111
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1112
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1113
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1114
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1129
Part Name:LEVER - VSV3 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1130
Part Name:LEVER - VSV3 BALL UP, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1131
Part Name:LEVER - VSV3 CRANKED, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1148
Part Name:LEVER - VSV3 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1149
Part Name:LEVER - VSV3 BALL UP, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1150
Part Name:LEVER - VSV3 CRANKED, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1279
Part Name:LEVER - VSV3 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1288LEVER - VSV3 STANDARD, ASSEMBLY OF0AM53
Part Number:6B1280
Part Name:LEVER - VSV3 BALL UP, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1289LEVER - VSV3 BALL UP, ASSEMBLY OF0AM53
Part Number:6B1281
Part Name:LEVER - VSV3 CRANKED, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1290LEVER - VSV3 CRANKED, ASSEMBLY OF0AM53
Part Number:6B1288
Part Name:LEVER - VSV3 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1279LEVER - VSV3 STANDARD, ASSEMBLY OF0AM53
Part Number:6B1289
Part Name:LEVER - VSV3 BALL UP, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1280LEVER - VSV3 BALL UP, ASSEMBLY OF0AM53
Part Number:6B1290
Part Name:LEVER - VSV3 CRANKED, ASSEMBLY OF
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1281LEVER - VSV3 CRANKED, ASSEMBLY OF0AM53
Part Number:AGS3731
Part Name:INSERT - SCREW THREAD, .190 DIA X 1.5D
Manufacturer Code:U1653
Part Number:AGS3732
Part Name:INSERT - SCREW THREAD, .250 DIA X 1.5D
Manufacturer Code:U1653
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS20911
Part Name:BOLT, MACHINE DOUBLE HEX, .190 DIA X .688
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21008
Part Name:BOLT - BIHEX HD, .250 DIA X .500
Manufacturer Code:U1653
Part Number:AS21013
Part Name:BOLT - 0.25 DIA X 0.812
Manufacturer Code:U1653
Part Number:AS21014
Part Name:CLAMP - LOOP, DOUBLE HEX, .250 DIA X .875
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21020
Part Name:BOLT - 0.250 DIA X 1.250
Manufacturer Code:U1653
Part Number:AS23024
Part Name:BOLT
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
AS57224BOLTU1653
AS61424BOLT - 0.250 UNJFU1653
Part Number:AS23524
Part Name:BOLT - 0.250 DIA X 1.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS23024BOLTU1653
Part Number:AS48513
Part Name:BOLT - 0.250 DIA X 0.812
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS54624
Part Name:BOLT, .250 DIA X 1.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS23524BOLT - 0.250 DIA X 1.500U1653
Part Number:AS57224
Part Name:BOLT
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS54624BOLT, .250 DIA X 1.500U1653
AS61424BOLT - 0.250 UNJFU1653
Part Number:AS61424
Part Name:BOLT - 0.250 UNJF
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS54624BOLT, .250 DIA X 1.500U1653
AS57224BOLTU1653
Part Number:BA41252
Part Name:SPACER - WASHER
Manufacturer Code:0AM53
Part Number:BLT5412
Part Name:BOLT
Manufacturer Code:0AM53
Part Number:BRR12496
Part Name:BUSHING - SLEEVE
Manufacturer Code:0AM53
Part Number:UP11019
Part Name:PIN - BAULKING, HEADED
Manufacturer Code:0AM53
Part Number:UP11069
Part Name:BUSHING
Manufacturer Code:0AM53
Part Number:UP12204
Part Name:WASHER
Manufacturer Code:0AM53
