HPC Variable Stator Vane Actuation System

DMC:V2500-A5-72-41-34-04A-941A-D|Issue No:006.00|Issue Date:2019-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

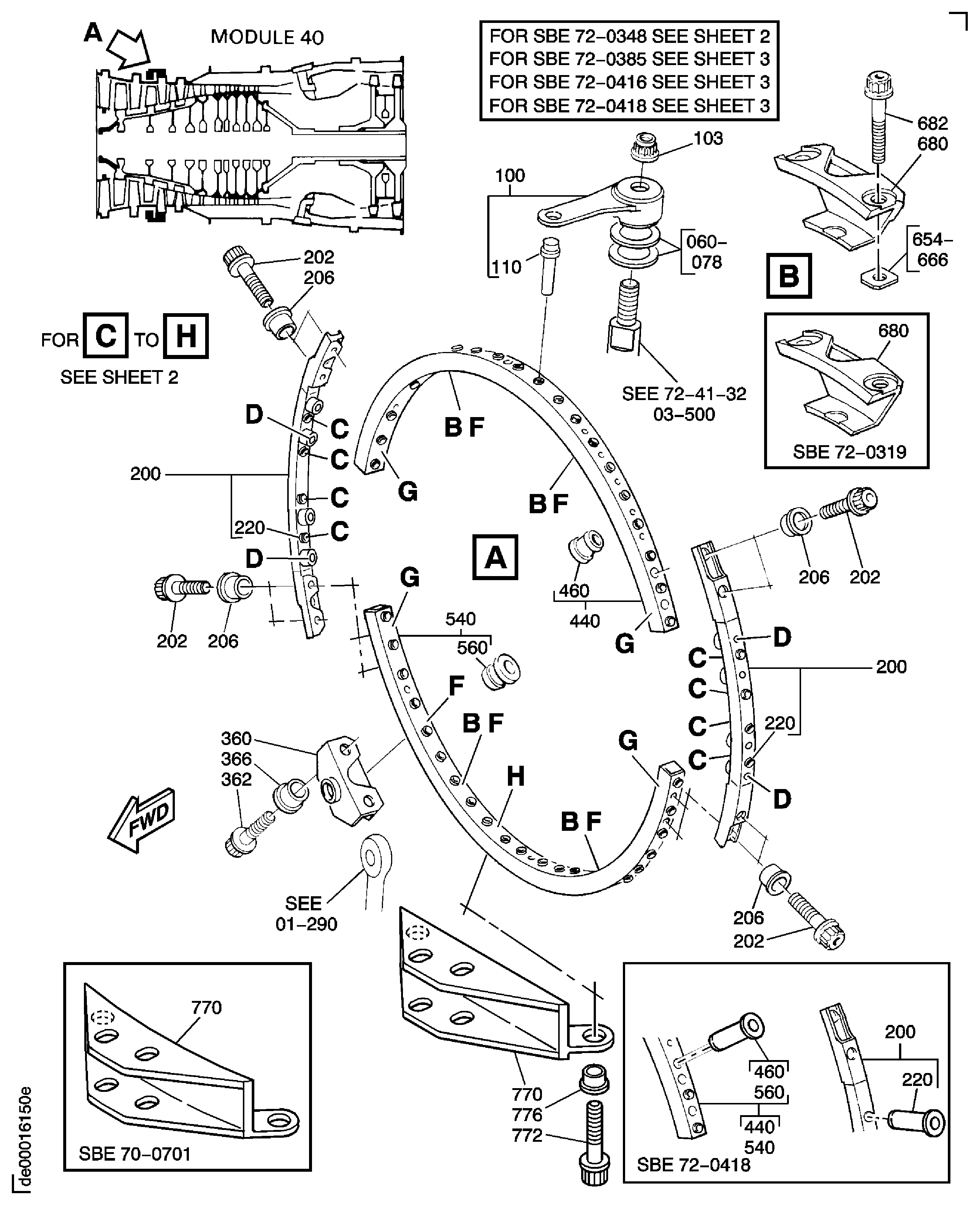

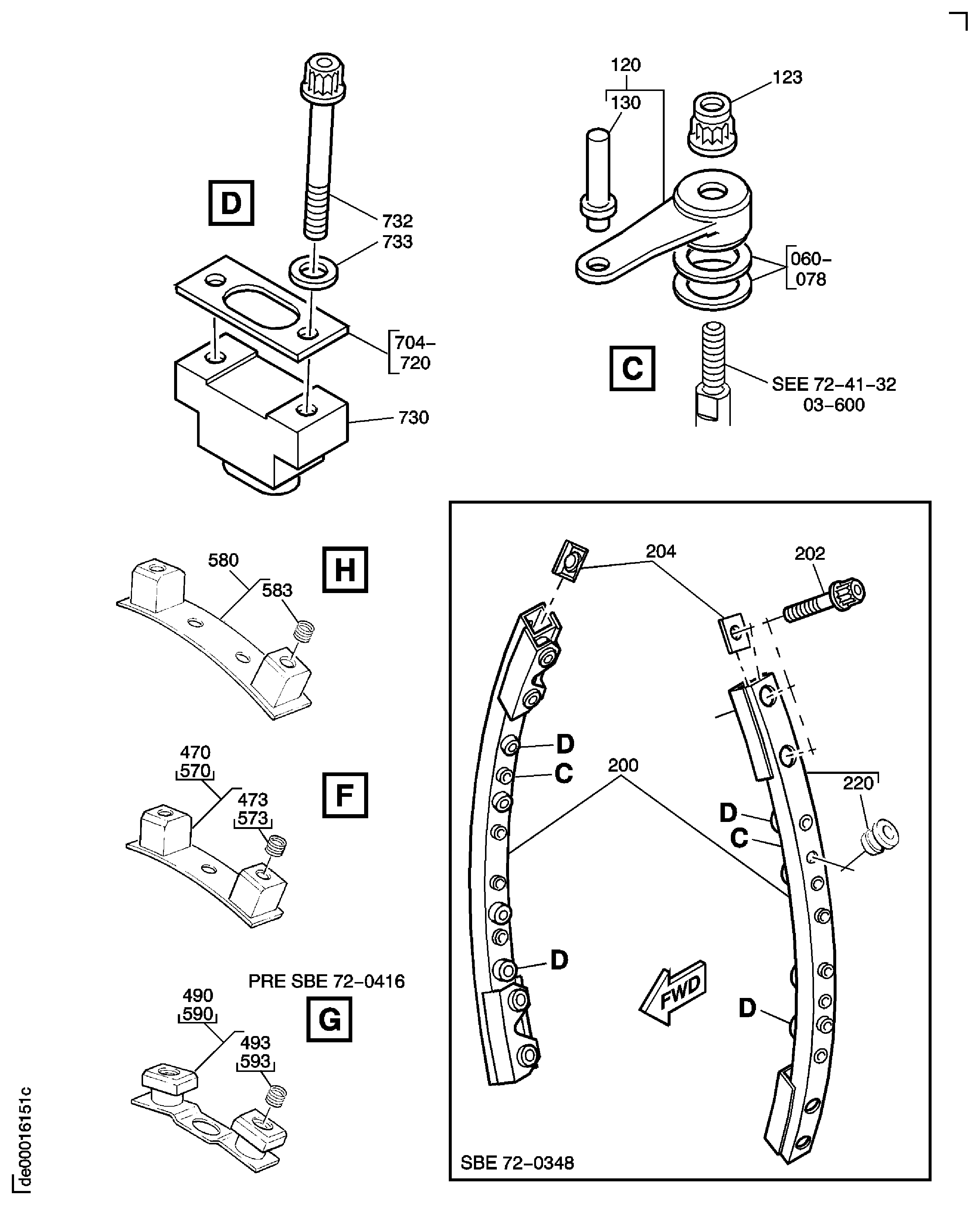

Fig.
Item		Part No.DescriptionEffect/Model Applic.UPA
04
-000B72413404ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE70-0129
aa
-000SBE0129-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE70-0701
ab
-000SBE0701-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0319
ac
-000SBE0319-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE70-0708 AND PRE SBE72-0416
ad
-000SBE0708-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0334 AND PRE SBE72-0416
ae
-000SBE0334-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0348
af
-000SBE0348-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0385
ag
-000SBE0385-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0416
ah
-000SBE0416-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0418
ai
-000SBE0418-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0444
aj
-000SBE0444-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0560
ak
-000SBE0560-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0564
al
-000SBE0564-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES, PRE SBE72-0571
am
-000SBE0571-01ACTUATING MECHANISM HP COMPRESSOR VARIABLE VANES
an
060060X6A2035C01• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
062062X6A2035C02• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
064064X6A2035C03• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
066066X6A2035C04• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
068068X6A2035C05• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
070070X6A2035C06• SPACER
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
072072X6A2035C07• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
074074X6A2035C08• SPACER
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
076076X6A2035C09• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
078078X6A2035C10• SPACER - ADJUSTING
PRE SBE72-0564
aa-al/01100
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1001006A3330• LEVER - VARIABLE VANE, 4TH STAGE, ASSEMBLY OF
PRE SBE72-0334
aa-an/0242
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
100100A6A7462• LEVER - HPC, VSV, ASSEMBLY OF
POST SBE72-0334
PRE SBE72-0564
af-al/0142
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
100100B6B1132• LEVER - VSV4 STANDARD, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
am/0346
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100C6B1151• LEVER - VSV4 STANDARD, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
am/0346
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100D6B1282• LEVER - VSV4 STANDARD, ASSEMBLY OF
POST SBE72-0571
an/0345
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
100100E6B1291• LEVER - VSV4 STANDARD, ASSEMBLY OF
POST SBE72-0571
an/0345
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-102102AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
PRE SBE72-0571
am/0346
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-102102AAS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0571
an/0345
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-103103X4W0002• NUT - SELF LOCKING, DOUBLE HEXAGON, .250 DIA
PRE SBE72-0564
aa-al/0142
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1101106A2442• • PIN - SHOULDER
aa-an/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1201206A4345• LEVER
PRE SBE72-0334
aa-an/028
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
120120A6A7463• LEVER - HPC, BRIDGE, VSV, ASSEMBLY OF
POST SBE72-0334
PRE SBE72-0564
af-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
120120B6B1133• LEVER - VSV4 TDC, ASSEMBLY OF
POST SBE72-0564
am-an/033
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120C6B1152• LEVER - VSV4 TDC, ASSEMBLY OF
ALT 6B1292
POST SBE72-0564
PRE SBE72-0571
am/033
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120D6B1283• LEVER - VSV4 TDC, ASSEMBLY OF
POST SBE72-0571
an/033
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
120120E6B1292• LEVER - VSV4 TDC, ASSEMBLY OF
ALT 6B1152
POST SBE72-0571
an/033
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-122122AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
am-an/033
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
- 123123X4W0002• NUT - SELF LOCKING, DOUBLE HEXAGON, .250 DIA
PRE SBE72-0564
aa-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1301306A4338• • PIN
aa-an/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-1401406B1134• LEVER - VSV4 CRANKED UP, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
am/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-140140A6B1153• LEVER - VSV4 CRANKED UP, ASSEMBLY OF
POST SBE72-0564
PRE SBE72-0571
am/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-140140B6B1284• LEVER - VSV4 CRANKED UP, ASSEMBLY OF
ALT 6B1293
POST SBE72-0571
an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-140140C6B1293• LEVER - VSV4 CRANKED UP, ASSEMBLY OF
ALT 6B1284
POST SBE72-0571
an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-142142AS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0564
PRE SBE72-0571
am/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-142142AAS48513• BOLT - 0.250 DIA X 0.812
U1653
POST SBE72-0571
an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2002006A4340• CONNECTOR
PRE SBE72-0348
aa-af/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200A6A7540• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0348
PRE SBE72-0385
ag/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200B6A7603• BRIDGE - PIECE, 4TH STAGE, ASSEMBLY OF
POST SBE72-0385
ah/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200C6A7603• BRIDGE - PIECE, 4TH STAGE, ASSEMBLY OF
POST SBE72-0416
ai-an/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200D6A7858• BRIDGE - PIECE, 4TH STAGE, ASSEMBLY OF
POST SBE72-0416
PRE SBE72-0416
*****/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
200200E6A7893• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0418
PRE SBE72-0564
aj-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
200200FX6A8123• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0418
aj-an/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
200200F6A8079• BRIDGE - PIECE, ASSEMBLY OF
POST SBE72-0418
aj-an/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
200200G6B1081• PIECE - BRIDGING VSV4, FRONT
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-2012016B1082• PIECE - BRIDGING VSV4, REAR
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202AS21014• CLAMP - LOOP, DOUBLE HEX, .250 DIA X .875
U1653
PRE SBE72-0348
aa-af/028
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
202202AAS21018• BOLT - 0.25 DIA X 1.125
U1653
POST SBE72-0348
PRE SBE72-0385
ag/028
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
202202BAS21013• BOLT - 0.25 DIA X 0.812
U1653
POST SBE72-0385
PRE SBE72-0564
ah-al/028
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
202202CAS21011• BOLT,MACHINE DOUBLE HEX
U1653
POST SBE72-0416
ai-an/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
202202DAS54624• BOLT, .250 DIA X 1.500
U1653
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202EAS23524• BOLT - 0.250 DIA X 1.500
U1653
ALT AS23024
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202FAS23024• BOLT
U1653
ALT AS57224
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202GAS57224• BOLT
U1653
ALT AS61424
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
202202HAS61424• BOLT - 0.250 UNJF
U1653
ALT AS23524
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-203203AS20625• NUT, SELF LOCKING, BIHEX, .250 DIA
U1653
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2042046A7414• WASHER - TUBE
POST SBE72-0348
PRE SBE72-0385
ag/028
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
204204AX6A7604• WASHER - STRIP
POST SBE72-0385
PRE SBE72-0564
ah-al/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
204204B6A7859• WASHER - STRIP, 4TH STAGE, BRIDGE
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
205205XUP12204• WASHER
POST SBE72-0416
PRE SBE72-0564
ai-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
2062066A2527• DOWEL
PRE SBE72-0348
aa-af/048
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
206206A6A2527• DOWEL
aa-an/058
V2533 AQ02, V2533 AQ03
220220UP10815• • BUSHING
(VRS6264)
POST SBE70-0417
*****/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
220220AUP10815• • BUSHING
aa-an/051
V2533 AQ02, V2533 AQ03
220220BUP12206• • BUSHING - SLEEVE
POST SBE72-0418
PRE SBE72-0564
aj-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-2252256A7621• • SPACER
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-2872876B1075• SPACER
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
3603606A2611• CONNECTOR - ASSEMBLY OF
PRE SBE70-0708
aa-an/061
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
360360A6A2611• CONNECTOR - ASSEMBLY OF
aa-an/071
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
360360B6A7434• CONNECTOR - ASSEMBLY OF
ALT 6A2611
POST SBE70-0708
PRE SBE72-0564
ae-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
360360C6A2611• CONNECTOR - ASSEMBLY OF
ALT 6A7434
POST SBE70-0708
PRE SBE72-0564
ae-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
360360D6B1083• BRACKET - DRIVE VSV4
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
362362AS20911• BOLT - 0.19 DIA X 0.688
U1653
PRE SBE72-0564
aa-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
362362AAS54624• BOLT, .250 DIA X 1.500
U1653
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
362362BAS23524• BOLT - 0.250 DIA X 1.500
U1653
ALT AS23024
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
362362CAS23024• BOLT
U1653
ALT AS57224
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
362362DAS57224• BOLT
U1653
ALT AS61424
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
362362EAS61424• BOLT - 0.250 UNJF
U1653
ALT AS23524
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
364364AS20625• NUT, SELF LOCKING, BIHEX, .250 DIA
U1653
POST SBE72-0564
am-an/032
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
366366UP10817• DOWEL - SLEEVE
aa-an/062
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
366366AX6A8208• DOWEL
POST SBE72-0444
PRE SBE72-0564
ak-al/072
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
4404406A3983• RING - ACTUATOR, 4TH STAGE, UPPER, ASSEMBLY OF
PRE SBE72-0385
aa-ag/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
440440A6A3983• RING - ACTUATOR, 4TH STAGE, UPPER, ASSEMBLY OF
aa-an/051
V2533 AQ02, V2533 AQ03
440440B6A7596• RING - 4TH STAGE, UPPER UNISON, ASSEMBLY OF
POST SBE72-0385
ah-an/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
440440C6A7596• RING - 4TH STAGE, UPPER UNISON, ASSEMBLY OF
POST SBE72-0416
ai-an/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
440440D6A7888• RING - UNISON, UPPER, 4TH STAGE STAGE
POST SBE72-0418
PRE SBE72-0564
aj-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
440440E6A9114• RING - UNISON, 4TH STAGE, UPPER, ASSEMBLY OF
POST SBE72-0564
am-an/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
460460UP10815• • BUSHING
(VRS6247)
POST SBE70-0800
PRE SBE72-0418
*****/0242
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
460460AXUP12206• • BUSHING - SLEEVE
POST SBE72-0418
PRE SBE72-0564
aj-al/0121
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
470470X6A2881• BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
PRE SBE72-0564
am-al/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
470470A6A2881• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
*****/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
473473AGS3731• • • INSERT - SCREW THREAD, .190 DIA X 1.5D
U1653
aa-an/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
4904906A2883• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
PRE SBE72-0385
*****/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-502502UP11019• • PIN - BAULKING, HEADED
POST SBE72-0416
ai-an/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-502502AUP11019• • PIN - BAULKING, HEADED
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-5205206A7598• • DOWEL - ASSEMBLY OF
POST SBE72-0416
ai-an/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-520520A6A7598• • DOWEL - ASSEMBLY OF
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5405406A3545• RING - ACTUATOR, 4TH STAGE, LOWER, ASSEMBLY OF
PRE SBE72-0385
ah-ai/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540A6A7599• RING - 4TH STAGE, LOWER UNISON, ASSEMBLY OF
POST SBE72-0385
ah-an/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540B6A7599• RING - 4TH STAGE, LOWER UNISON, ASSEMBLY OF
POST SBE72-0416
ai-an/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
540540C6A7890• RING - UNISON, LOWER, 4TH STAGE
POST SBE72-0418
PRE SBE72-0564
aj-al/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
540540D6A9116• RING - UNISON, 4TH STAGE, LOWER, ASSEMBLY OF
POST SBE72-0564
am-an/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
560560UP10815• • BUSHING
(VRS6247)
POST SBE70-0800
PRE SBE72-0418
*****/0242
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
560560AXUP12206• • BUSHING - SLEEVE
POST SBE72-0418
PRE SBE72-0564
aj-al/0121
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
570570X6A2881• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
PRE SBE72-0564
*****/043
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
570570AX6A2881• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
PRE SBE72-0385
PRE SBE72-0564
*****/053
V2533 AQ02, V2533 AQ03
570570BX6A2881• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
POST SBE72-0385
PRE SBE72-0564
ah-al/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
570570CX6A2881• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
POST SBE72-0416
PRE SBE72-0564
ai-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
573573AGS3731• • • INSERT - SCREW THREAD, .190 DIA X 1.5D
U1653
aa-an/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5805806A3685• • BRACKET - 4TH STAGE, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
PRE SBE72-0418
*****/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
580580AX6A7892• • BRACKET - ASSEMBLY OF
POST SBE72-0418
PRE SBE72-0564
aj-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
583583XAGS3731• • • INSERT - SCREW THREAD, .190 DIA X 1.5D
U1653
PRE SBE72-0564
aa-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
5905906A2883• • BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
(VRS6247)
POST SBE70-0800
PRE SBE72-0385
*****/022
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
593593AGS3732• • • INSERT - SCREW THREAD, .250 DIA X 1.5D
U1653
PRE SBE72-0385
aa-ag/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-602602UP11019• • PIN - BAULKING, HEADED
POST SBE72-0416
ai-an/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-602602AUP11019• • PIN - BAULKING, HEADED
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-602602B6A7598• • DOWEL - ASSEMBLY OF
POST SBE72-0416
ai-an/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-602602C6A7598• • DOWEL - ASSEMBLY OF
LEADTIME SUBJECT TO NEGOTIATION
POST SBE72-0416
ai-an/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
630630X6A7601• • BRACKET - 4TH STAGE, LOWER UNISON, ASSEMBLY OF
POST SBE72-0385
PRE SBE72-0564
ah-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
6546546A2631C01• WASHER - ADJUSTING
PRE SBE72-0319
aa-an/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
654654A6A2632C01• WASHER - ADJUSTING
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
654654B6B1098• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6556556A2631C02• WASHER - ADJUSTING, 0.007
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
655655A6A2632C02• WASHER - ADJUSTING, 0.007
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
655655B6B1099• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6566566A2631C03• WASHER - ADJUSTING, 0.008
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
656656A6A2632C03• WASHER - ADJUSTING, 0.008
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
656656B6B1100• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6576576A2631C04• WASHER - ADJUSTING, 0.010
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
657657A6A2632C04• WASHER - ADJUSTING, 0.010
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
657657B6B1101• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6586586A2631C05• WASHER - ADJUSTING, 0.014
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
658658A6A2632C05• WASHER - ADJUSTING, 0.014
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
658658B6B1102• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6596596A2631C06• WASHER - ADJUSTING, 0.018
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
659659A6A2632C06• WASHER - ADJUSTING, 0.018
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
659659B6B1103• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6606606A2631C07• WASHER - ADJUSTING, 0.022
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
660660A6A2632C07• WASHER - ADJUSTING, 0.022
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
660660B6B1104• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6616616A2631C08• WASHER - ADJUSTING, 0.026
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
661661A6A2632C08• WASHER - ADJUSTING, 0.026
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
661661B6B1105• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6626626A2631C09• WASHER - ADJUSTING, 0.030
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
662662A6A2632C09• WASHER - ADJUSTING, 0.030
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
662662B6B1106• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6636636A2631C10• WASHER - ADJUSTING, 0.031
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
663663A6A2632C10• WASHER - ADJUSTING, 0.031
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
663663B6B1107• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6646646A2631C11• WASHER - ADJUSTING, 0.032
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
664664A6A2632C11• WASHER - ADJUSTING, 0.032
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
664664B6B1108• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6656656A2631C12• WASHER - ADJUSTING, 0.033
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
665665A6A2632C12• WASHER - ADJUSTING, 0.033
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
665665B6B1109• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6666666A2631C13• WASHER - ADJUSTING, 0.034
PRE SBE72-0319
aa-an/02A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
666666A6A2632C13• WASHER - ADJUSTING, 0.034
POST SBE72-0319
PRE SBE72-0564
ad-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
666666B6B1110• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-6676676B1111• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-6686686B1112• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-6696696B1113• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
-6706706B1114• SHIM - CENTRALISER ADJUST
POST SBE72-0564
am-an/03A/R
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
6806806A2468• PAD - CENTRALIZING, ASSEMBLY OF
PRE SBE72-0319
aa-an/024
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
680680A6A7394• PAD - CENTRALIZING 3RD STAGE, ASSEMBLY OF
ALT 6A2468
POST SBE72-0319
PRE SBE72-0564
ad-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
680680B6A2468• PAD - CENTRALIZING, ASSEMBLY OF
ALT 6A7394
POST SBE72-0319
PRE SBE72-0564
ad-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
680680C6B1080• SUPPORT
POST SBE72-0564
am-an/038
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
682682XAS20911• BOLT - 0.19 DIA X 0.688
U1653
PRE SBE72-0564
aa-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-698698AS20624• NUT, SELF LOCKING DBL HEX - .190 DIA
U1653
POST SBE72-0564
am-an/0316
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
704704X6A4342C01• SPACER - 0.031 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
705705X6A4342C02• SPACER - 0.030 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
706706X6A4342C03• SPACER - 0.029 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
707707X6A4342C04• SPACER - 0.027 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
708708X6A4342C05• SPACER - 0.025 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
709709X6A4342C06• SPACER - 0.023 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
710710X6A4342C07• SPACER - 0.021 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
711711X6A4342C08• SPACER - 0.019 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
712712X6A4342C09• SPACER - 0.017 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
713713X6A4342C10• SPACER - 0.015 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
714714X6A4342C11• SPACER - 0.014 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
715715X6A4342C12• SPACER - 0.012 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
716716X6A4342C13• SPACER - 0.010 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
717717X6A4342C14• SPACER - 0.007 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
718718X6A4342C15• SPACER - 0.006 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
719719X6A4342C16• SPACER - 0.005 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
720720X6A4342C17• SPACER - 0.004 INS
PRE SBE72-0564
aa-al/01A/R
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
730730X6A4343• HOUSING - ASSEMBLY OF
PRE SBE72-0564
aa-al/014
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
732732XAS20927• BOLT - 0.19 DIA X 1.688
U1653
PRE SBE72-0564
aa-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
733733X4W2621• WASHER
(SEE APPENDIX 5)
PRE SBE72-0564
aa-al/018
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-736736XAGS3731• • INSERT - SCREW THREAD, .190 DIA X 1.5D
U1653
PRE SBE72-0564
aa-al/01REF
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
-744744X6A2929• • PAD - RUBBING
PRE SBE72-0564
aa-al/011
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
7707706A4291• BRACKET - 4TH STAGE, RIG PIN
PRE SBE70-0129
aa-an/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
770770A6A5475• BRACKET - 4TH STAGE, RIG PIN LOCATOR
POST SBE70-0129
PRE SBE70-0701
ab/041
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
770770B6A5475• BRACKET - 4TH STAGE, RIG PIN LOCATOR
PRE SBE70-0701
ac-an/051
V2533 AQ02, V2533 AQ03
770770C6A7410• BRACKET
ALT 6A5475
POST SBE70-0701
PRE SBE72-0560
ac-ak/021
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-770770D6A5475• BRACKET - 4TH STAGE, RIG PIN LOCATOR
ALT 6A7410
POST SBE70-0701
PRE SBE72-0560
ac-ak/02REF
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
770770EX6A8684• BRACKET - 4TH STAGE, RIG PIN LOCATOR
POST SBE72-0560
PRE SBE72-0564
al/031
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ03, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
772772XAS20911• BOLT - 0.19 DIA X 0.688
U1653
PRE SBE72-0564
aa-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
776776X6A3680• DOWEL
PRE SBE72-0564
aa-al/012
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

Figure: HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

HPC Variable Stator Vane Actuation System

Change Type:

Corrected Applicability.

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:4W0002
Part Name:NUT, SELF LOCKING DBL HEX - .250 DIA
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS20625NUT, SELF LOCKING, BIHEX, .250 DIAU1653
Part Number:4W2621
Part Name:WASHER
Manufacturer Code:0AM53
Optional Parts
Part NumberPart NameManufacturer
AS12943WASHER - FLAT U1653
Part Number:6A2035C01
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C02
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C03
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C04
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C05
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C06
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2035C07
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C08
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A2035C09
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2035C10
Part Name:SPACER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2442
Part Name:PIN - SHOULDER
Manufacturer Code:0AM53
Part Number:6A2468
Part Name:PAD - CENTRALIZING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2527
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A2611
Part Name:CONNECTOR - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2631C01
Part Name:WASHER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2631C02
Part Name:WASHER - ADJUSTING, 0.007
Manufacturer Code:0AM53
Part Number:6A2631C03
Part Name:WASHER - ADJUSTING, 0.008
Manufacturer Code:0AM53
Part Number:6A2631C04
Part Name:WASHER - ADJUSTING, 0.010
Manufacturer Code:0AM53
Part Number:6A2631C05
Part Name:WASHER - ADJUSTING, 0.014
Manufacturer Code:0AM53
Part Number:6A2631C06
Part Name:WASHER - ADJUSTING, 0.018
Manufacturer Code:0AM53
Part Number:6A2631C07
Part Name:WASHER - ADJUSTING, 0.022
Manufacturer Code:0AM53
Part Number:6A2631C08
Part Name:WASHER - ADJUSTING, 0.026
Manufacturer Code:0AM53
Part Number:6A2631C09
Part Name:WASHER - ADJUSTING, 0.030
Manufacturer Code:0AM53
Part Number:6A2631C10
Part Name:WASHER - ADJUSTING, 0.031
Manufacturer Code:0AM53
Part Number:6A2631C11
Part Name:WASHER - ADJUSTING, 0.032
Manufacturer Code:0AM53
Part Number:6A2631C12
Part Name:WASHER - ADJUSTING, 0.033
Manufacturer Code:0AM53
Part Number:6A2631C13
Part Name:WASHER - ADJUSTING, 0.034
Manufacturer Code:0AM53
Part Number:6A2632C01
Part Name:WASHER - ADJUSTING
Manufacturer Code:0AM53
Part Number:6A2632C02
Part Name:WASHER - ADJUSTING, 0.007
Manufacturer Code:0AM53
Part Number:6A2632C03
Part Name:WASHER - ADJUSTING, 0.008
Manufacturer Code:0AM53
Part Number:6A2632C04
Part Name:WASHER - ADJUSTING, 0.010
Manufacturer Code:0AM53
Part Number:6A2632C05
Part Name:WASHER - ADJUSTING, 0.014
Manufacturer Code:0AM53
Part Number:6A2632C06
Part Name:WASHER - ADJUSTING, 0.018
Manufacturer Code:0AM53
Part Number:6A2632C07
Part Name:WASHER - ADJUSTING, 0.022
Manufacturer Code:0AM53
Part Number:6A2632C08
Part Name:WASHER - ADJUSTING, 0.026
Manufacturer Code:0AM53
Part Number:6A2632C09
Part Name:WASHER - ADJUSTING, 0.030
Manufacturer Code:0AM53
Part Number:6A2632C10
Part Name:WASHER - ADJUSTING, 0.031
Manufacturer Code:0AM53
Part Number:6A2632C11
Part Name:WASHER - ADJUSTING, 0.032
Manufacturer Code:0AM53
Part Number:6A2632C12
Part Name:WASHER - ADJUSTING, 0.033
Manufacturer Code:0AM53
Part Number:6A2632C13
Part Name:WASHER - ADJUSTING, 0.034
Manufacturer Code:0AM53
Part Number:6A2881
Part Name:BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2883
Part Name:BRACKET - 4TH STAGE, ACTUATING RING, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A2929
Part Name:PAD - RUBBING
Manufacturer Code:0AM53
Part Number:6A3330
Part Name:LEVER - VARIABLE VANE, 4TH STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3545
Part Name:RING - ACTUATOR, 4TH STAGE, LOWER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3680
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A3685
Part Name:BRACKET - 4TH STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A3983
Part Name:RING - ACTUATOR, 4TH STAGE, UPPER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A4291
Part Name:BRACKET - 4TH STAGE, RIG PIN
Manufacturer Code:0AM53
Part Number:6A4338
Part Name:PIN
Manufacturer Code:0AM53
Part Number:6A4340
Part Name:CONNECTOR
Manufacturer Code:0AM53
Part Number:6A4342C01
Part Name:SPACER - 0.031 INS
Manufacturer Code:0AM53
Part Number:6A4342C02
Part Name:SPACER - 0.030 INS
Manufacturer Code:0AM53
Part Number:6A4342C03
Part Name:SPACER - 0.029 INS
Manufacturer Code:0AM53
Part Number:6A4342C04
Part Name:SPACER - 0.027 INS
Manufacturer Code:0AM53
Part Number:6A4342C05
Part Name:SPACER - 0.025 INS
Manufacturer Code:0AM53
Part Number:6A4342C06
Part Name:SPACER - 0.023 INS
Manufacturer Code:0AM53
Part Number:6A4342C07
Part Name:SPACER - 0.021 INS
Manufacturer Code:0AM53
Part Number:6A4342C08
Part Name:SPACER - 0.019 INS
Manufacturer Code:0AM53
Part Number:6A4342C09
Part Name:SPACER - 0.017 INS
Manufacturer Code:0AM53
Part Number:6A4342C10
Part Name:SPACER - 0.015 INS
Manufacturer Code:0AM53
Part Number:6A4342C11
Part Name:SPACER - 0.014 INS
Manufacturer Code:0AM53
Part Number:6A4342C12
Part Name:SPACER - 0.012 INS
Manufacturer Code:0AM53
Part Number:6A4342C13
Part Name:SPACER - 0.010 INS
Manufacturer Code:0AM53
Part Number:6A4342C14
Part Name:SPACER - 0.007 INS
Manufacturer Code:0AM53
Part Number:6A4342C15
Part Name:SPACER - 0.006 INS
Manufacturer Code:0AM53
Part Number:6A4342C16
Part Name:SPACER - 0.005 INS
Manufacturer Code:0AM53
Part Number:6A4342C17
Part Name:SPACER - 0.004 INS
Manufacturer Code:0AM53
Part Number:6A4343
Part Name:HOUSING - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A4345
Part Name:LEVER
Manufacturer Code:0AM53
Part Number:6A5475
Part Name:BRACKET - 4TH STAGE, RIG PIN LOCATOR
Manufacturer Code:0AM53
Part Number:6A7394
Part Name:PAD - CENTRALIZING 3RD STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7410
Part Name:BRACKET
Manufacturer Code:0AM53
Part Number:6A7414
Part Name:WASHER - TUBE
Manufacturer Code:0AM53
Part Number:6A7434
Part Name:CONNECTOR - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7462
Part Name:LEVER - HPC, VSV, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7463
Part Name:LEVER - HPC, BRIDGE, VSV, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7540
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7596
Part Name:RING - 4TH STAGE, UPPER UNISON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7598
Part Name:DOWEL - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7599
Part Name:RING - 4TH STAGE, LOWER UNISON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7601
Part Name:BRACKET - 4TH STAGE, LOWER UNISON, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7603
Part Name:BRIDGE - PIECE, 4TH STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7604
Part Name:WASHER - STRIP
Manufacturer Code:0AM53
Part Number:6A7621
Part Name:SPACER
Manufacturer Code:0AM53
Part Number:6A7858
Part Name:BRIDGE - PIECE, 4TH STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7859
Part Name:WASHER - STRIP, 4TH STAGE, BRIDGE
Manufacturer Code:0AM53
Part Number:6A7888
Part Name:RING - UNISON, UPPER, 4TH STAGE STAGE
Manufacturer Code:0AM53
Part Number:6A7890
Part Name:RING - UNISON, LOWER, 4TH STAGE
Manufacturer Code:0AM53
Part Number:6A7892
Part Name:BRACKET - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A7893
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A8079
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A8123
Part Name:BRIDGE - PIECE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6A8208
Part Name:DOWEL
Manufacturer Code:0AM53
Part Number:6A8684
Part Name:BRACKET - 4TH STAGE, RIG PIN LOCATOR
Manufacturer Code:0AM53
Part Number:6A9114
Part Name:RING, STAGE 4, UPPER UNISON, ASSEMBLY
Manufacturer Code:0AM53
Part Number:6A9116
Part Name:RING,ASSY STG.4,LOWER UNISO
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1075
Part Name:SPACER
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1080
Part Name:SUPPORT
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1081
Part Name:PIECE, BRIDGING VSV4 FRONT
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1082
Part Name:PIECE, BRIDGING VSV4 REAR
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1083
Part Name:BRACKET, DRIVE VSV4
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1098
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1099
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1100
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1101
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1102
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1103
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1104
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1105
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1106
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1107
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1108
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1109
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1110
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1111
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1112
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1113
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1114
Part Name:SHIM - CENTRALISER ADJUST
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1132
Part Name:LEVER - VSV4 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1133
Part Name:LEVER - VSV4 TDC, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1134
Part Name:LEVER - VSV4 CRANKED UP, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1151
Part Name:LEVER - VSV4 STANDARD, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1152
Part Name:LEVER - VSV4 TDC, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1153
Part Name:LEVER - VSV4 CRANKED UP, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:6B1282
Part Name:LEVER, VSV4 ASSY,STANDARD
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1283
Part Name:LEVER, VSV4 ASSY,TDC
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1284
Part Name:LEVER, VSV4 ASSY,CRANKED UP
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1293LEVER, VSV4 ASSY,CRANKED UP0AM53
Part Number:6B1291
Part Name:LEVER, VSV4 ASSY,STANDARD
Manufacturer Code:0AM53
Unit Of Issue:EA
Part Number:6B1292
Part Name:LEVER, VSV4 ASSY,TDC
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1283LEVER, VSV4 ASSY,TDC0AM53
Part Number:6B1293
Part Name:LEVER, VSV4 ASSY,CRANKED UP
Manufacturer Code:0AM53
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
6B1284LEVER, VSV4 ASSY,CRANKED UP0AM53
Part Number:AGS3731
Part Name:INSERT - SCREW THREAD, .190 DIA X 1.5D
Manufacturer Code:U1653
Part Number:AGS3732
Part Name:INSERT - SCREW THREAD, .250 DIA X 1.5D
Manufacturer Code:U1653
Part Number:AS12943
Part Name:WASHER - FLAT
Manufacturer Code:U1653
Part Number:AS20624
Part Name:NUT, SELF LOCKING DBL HEX - .190 DIA
Manufacturer Code:U1653
Part Number:AS20625
Part Name:NUT, SELF LOCKING, BIHEX, .250 DIA
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS20911
Part Name:BOLT, MACHINE DOUBLE HEX, .190 DIA X .688
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS20927
Part Name:BOLT - 0.19 DIA X 1.688
Manufacturer Code:U1653
Part Number:AS21011
Part Name:BOLT,MACHINE DOUBLE HEX
Manufacturer Code:U1653
Part Number:AS21013
Part Name:BOLT - 0.25 DIA X 0.812
Manufacturer Code:U1653
Part Number:AS21014
Part Name:CLAMP - LOOP, DOUBLE HEX, .250 DIA X .875
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS21018
Part Name:BOLT - 0.25 DIA X 1.125
Manufacturer Code:U1653
Part Number:AS23024
Part Name:BOLT
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
AS57224BOLTU1653
AS61424BOLT - 0.250 UNJFU1653
Part Number:AS23524
Part Name:BOLT - 0.250 DIA X 1.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS23024BOLTU1653
Part Number:AS48513
Part Name:BOLT - 0.250 DIA X 0.812
Manufacturer Code:U1653
Unit Of Issue:EA
Part Number:AS54624
Part Name:BOLT, .250 DIA X 1.500
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS23524BOLT - 0.250 DIA X 1.500U1653
Part Number:AS57224
Part Name:BOLT
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS54624BOLT, .250 DIA X 1.500U1653
AS61424BOLT - 0.250 UNJFU1653
Part Number:AS61424
Part Name:BOLT - 0.250 UNJF
Manufacturer Code:U1653
Unit Of Issue:EA
Optional Parts
Part NumberPart NameManufacturer
AS54624BOLT, .250 DIA X 1.500U1653
AS57224BOLTU1653
Part Number:UP10815
Part Name:BUSHING
Manufacturer Code:0AM53
Part Number:UP10817
Part Name:DOWEL - SLEEVE
Manufacturer Code:0AM53
Part Number:UP11019
Part Name:PIN - BAULKING, HEADED
Manufacturer Code:0AM53
Part Number:UP12204
Part Name:WASHER
Manufacturer Code:0AM53
Part Number:UP12206
Part Name:BUSHING - SLEEVE
Manufacturer Code:0AM53
