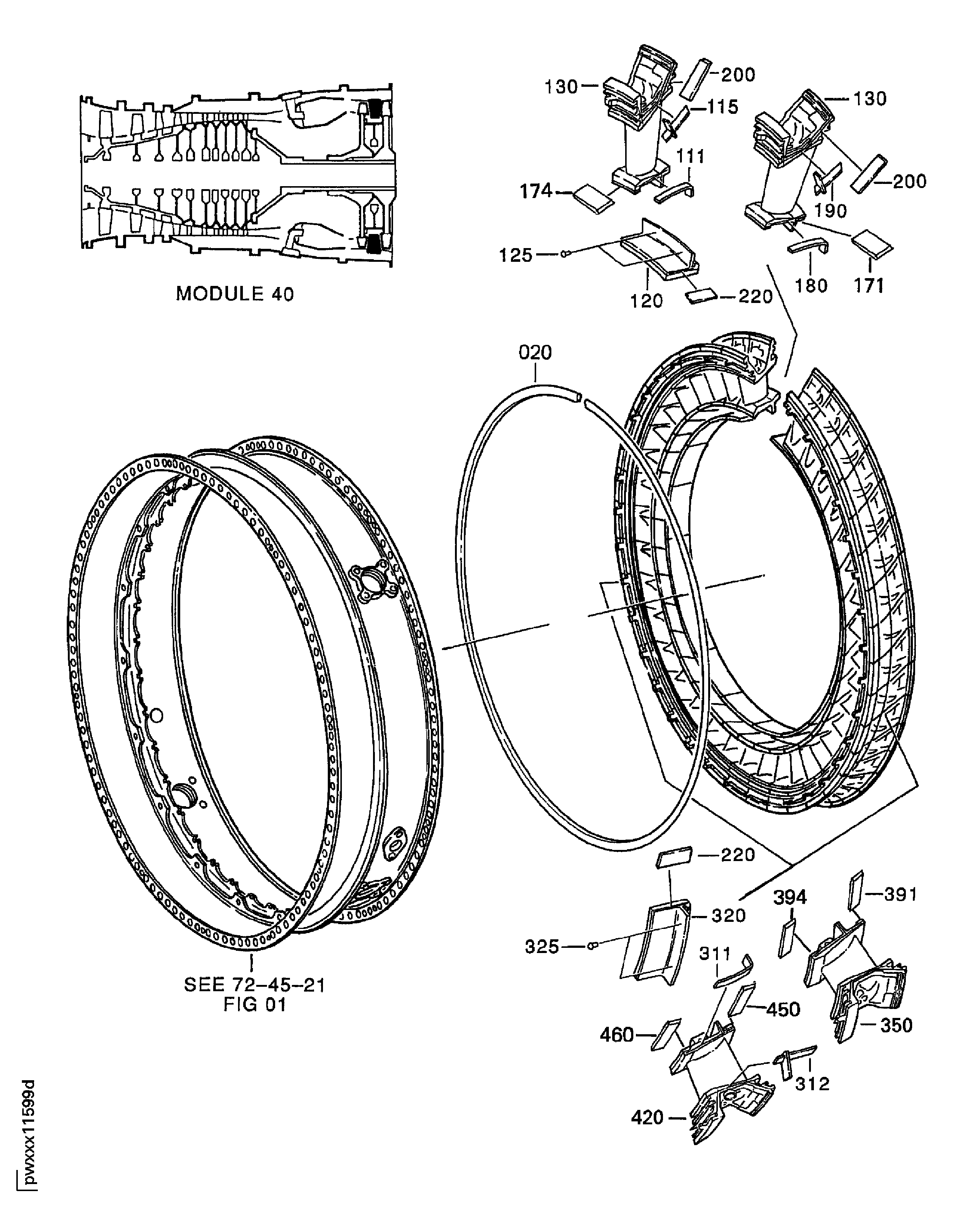

HPT Stage 2 Ring Segment And Vane Cluster

DMC:V2500-A5-72-45-24-02A-941A-D|Issue No:006.00|Issue Date:2019-02-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

V2500-A5

Fig.
Item		Part No.DescriptionEffect/Model Applic.UPA
02
-000B72452402ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0266 AND PRE SBE70-0319
aa
-000SBE0266-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0365 AND PRE SBE72-0522
ab
-000SBE0319-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE70-0428 AND PRE SBE72-0365
ac
-000SBE0428-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0237
ad
-000SBE0237-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0259
ae
-000SBE0259-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0365
af
-000SBE0365-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0368 AND PRE SBE72-0522
ag
-000SBE0368-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0489
ah
-000SBE0489-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0522
ai
-000SBE0522-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER, PRE SBE72-0562
aj
-000SBE0562-01ENGINE - STAGE 2 HPT RING SEGMENT AND VANE CLUSTER
ak
-000SBE0649-01ENGINE-STAGE 2 HPT RING SEGMENT AND VANE CLUSTER
al
-0100102A3155• • GASKET
aa-al/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-010010A2A4136• • GASKET
aa-al/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
0200202A2373• GASKET OPTION
ALT 2A0176
PRE SBE70-0319
aa-ab/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-020020A2A0176• GASKET
ALT 2A2277
PRE SBE70-0319
aa-ab/01REF
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-020020B2A2277• GASKET
ALT 2A2373
PRE SBE70-0319
aa-ab/01REF
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-020020C2A2373• GASKET OPTION
ALT 2A0176
POST SBE70-0319
ac-ak/01REF
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-020020D2A0176• GASKET
ALT 2A2277
POST SBE70-0319
ac-ak/01REF
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
-020020E2A2277• GASKET
ALT 2A2373
POST SBE70-0319
ac-ak/01REF
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
020020F2A2373• GASKET OPTION
ALT 2A0176
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
-020020G2A0176• GASKET
ALT 2A2373
aa-ak/02REF
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
-020020H2A2277• GASKET
aa-ak/02REF
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
0500502A2272-001• RING - SEG, VANE CLUSTER
77445
POST SBE70-0428
PRE SBE70-0428
*****/0317
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
050050A2A2272• RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE70-0428
aa-ac/0317
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
050050B2A3372• RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE70-0428
PRE SBE72-0237
ad/0317
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
-050050C2A3812• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0237
PRE SBE72-0259
*****/0317
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
-050050D2A3812• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0259
PRE SBE72-0365
*****/0417
V2533 AQ02, V2533 AQ03
-050050E2A3812• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0266
PRE SBE72-0365
*****/0417
V2533 AQ02, V2533 AQ03
-050050F2A2272-002• RING - RING SEG, VANE CLUSTER
77445
POST SBE72-0365
PRE SBE72-0489
ag-ah/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050G2A2272-001• RING - SEG, VANE CLUSTER
77445
POST SBE72-0365
PRE SBE72-0489
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050H2A5102• RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
POST SBE72-0365
PRE SBE72-0368
ag/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-050050I2A2272-003• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
PRE SBE72-0489
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050J2A2272-004• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
PRE SBE72-0489
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-050050K2A3372-001• RING - SEG, VANE CLUSTER
77445
POST SBE72-0365
PRE SBE72-0522
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050L2A5602• RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
POST SBE72-0368
PRE SBE72-0522
ah-ai/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-050050M2A3812• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0266
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-050050N2A2272-004• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
PRE SBE72-0522
ai/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-050050O2A2272-003• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
PRE SBE72-0522
*****/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050P2A2272-006• RING - SEG & VANE CLUSTER
77445
POST SBE72-0522
aj-ak/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050Q2A6102• RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
77445
POST SBE72-0522
PRE SBE72-0562
REF SBE72-0688
aj/0517
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
050050R2A4262• SEGMENT RING - HPT, 2ND STAGE, VANE
POST SBE72-0562
PRE SBE72-0649
ak/0817
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
050050S2A4462• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0649
REF SBE72-0688
al/0817
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
0600602A4128• • SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
1111112A2334• • SEAL - HPT, 2ND STAGE
aa-ak/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
111111A2A2334• • SEAL - HPT, 2ND STAGE
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1151152A2335-01• • SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
115115A2A2335-01• • SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/041
V2533 AQ02, V2533 AQ03
115115B2A4127• • SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
1201202A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0365
aa-af/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
120120A2A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0365
aa-af/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
120120B2A3431-01• • RING SEGMENT - AIR SEALING, 2ND STAGE
POST SBE72-0365
PRE SBE72-0522
ag-ai/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
120120C2A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
125125ST1219-160• • RIVET - SOLID, UNIVERSAL HEAD, 0.156 X 0.438
77445
aa-ak/072
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1301302A2052• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE70-0428
aa-ac/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
130130A2A3352• • VANE - HPT 2ND STAGE, ASSEMBLY OF
POST SBE70-0428
PRE SBE72-0237
ad/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
130130B2A3832• • VANE - HPT 2ND STAGE, ASSEMBLY OF
POST SBE72-0237
PRE SBE72-0259
ae-af/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
130130C2A3402• • VANE
POST SBE72-0259
PRE SBE72-0368
*****/042
V2533 AQ02, V2533 AQ03
130130D2A3402• • VANE
POST SBE72-0266
ab-ak/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130E2A2052-001• • RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
PRE SBE72-0489
*****/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130F2A3572• • VANE - HPT STAGE 2 ASSEMBLY OF
POST SBE72-0368
PRE SBE72-0522
ah-ai/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130G2A3832-001• • VANE - ASSY HPT 2
77445
POST SBE72-0522
aj-ak/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130H2A2052-002• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
*****/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130I2A4272• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
PRE SBE72-0562
REF SBE72-0688
aj/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
130130J2A4182• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0562
ak-al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
1711712A0047• • • RING - SEGMENT CELLULAR
PRE SBE72-0522
aa-aj/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
171171A2A4076• • • RING - SEG CELLULAR
77445
POST SBE72-0522
aj-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1741742A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
174174A2A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
1801802A2334• SEAL - HPT, 2ND STAGE
aa-ak/0719
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
1901902A2335-01• SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/0319
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
190190A2A2335-01• SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/0419
V2533 AQ02, V2533 AQ03
190190B2A4127• SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/0819
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
1971972A4145• SEAL - FEATHER, HPT, 2ND STAGE
POST SBE72-0562
ak/0838
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2002002A2336• SEAL - HPT, 2ND STAGE
PRE SBE72-0562
aa-aj/0338
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
200200A2A2336• SEAL - HPT, 2ND STAGE
PRE SBE72-0562
aa-aj/0438
V2533 AQ02, V2533 AQ03
200200B2A4128• SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/0819
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2052052A4163• GASKET
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2202202A2345• SEAL - HPT, 2ND STAGE
aa-ak/0119
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
220220A2A2345• SEAL - HPT, 2ND STAGE
aa-ak/0219
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
2602602A2372• RING - SEGMENT AND VANE CLUSTER, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE70-0428
aa-ac/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
260260A2A3472• RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE70-0428
PRE SBE72-0237
ad/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
260260B2A3822• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0237
PRE SBE72-0259
ae/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
260260C2A3822• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0259
PRE SBE72-0365
af/032
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
260260D2A3822• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0266
ab-ak/042
V2533 AQ02, V2533 AQ03
260260E2A3822• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0266
PRE SBE72-0365
ab-af/042
V2533 AQ02, V2533 AQ03
260260F2A2372-002• RING - SEG, VANE CLUSTER
77445
POST SBE72-0365
PRE SBE72-0522
ag-ai/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260G2A2372-001• RING - SEG, VANE CLUSTER,ASYO
77445
POST SBE70-0428
PRE SBE72-0365
ad-af/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260H2A3472-001• RING SEGMENT, VANE CLUSTER - ASSEMBLY OF
77445
POST SBE72-0365
PRE SBE72-0522
ag-ai/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260I2A5202• RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
POST SBE72-0365
PRE SBE72-0368
ag/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260J2A2372-001• RING - SEG, VANE CLUSTER,ASYO
77445
POST SBE72-0365
PRE SBE72-0522
ag-ai/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-260260K2A5502• RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
POST SBE72-0368
PRE SBE72-0522
ah-ai/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-260260L2A2372-004• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
ai-ak/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-260260M2A2372-003• RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
ai-ak/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
-260260N2A2372-006• RING - SEG&VANE CLUSTER
77445
POST SBE72-0522
aj-ak/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260O2A4072• RING - SEG. VANE CLUSTER
77445
POST SBE72-0522
PRE SBE72-0562
REF SBE72-0688
aj/052
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
260260P2A4162• SEGMENT - RING, 2ND STAGE VANE
POST SBE72-0562
PRE SBE72-0649
ak/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
260260Q2A4562• RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
POST SBE72-0649
REF SBE72-0688
al/082
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
2652652A4128• • SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
3113112A2334• • SEAL - HPT, 2ND STAGE
aa-ak/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
311311A2A2334• • SEAL - HPT, 2ND STAGE
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
3123122A2335-01• • SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
312312A2A2335-01• • SEAL - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0562
aa-aj/041
V2533 AQ02, V2533 AQ03
312312B2A4127• • SEAL - HPT, 2ND STAGE
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
3203202A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0365
aa-af/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
320320A2A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE72-0365
aa-af/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
320320B2A3431-01• • RING SEGMENT - AIR SEALING, 2ND STAGE
POST SBE72-0365
PRE SBE72-0522
ag-ai/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
320320C2A1106-01• • RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
325325ST1219-160• • RIVET - SOLID, UNIVERSAL HEAD, 0.156 X 0.438
77445
aa-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
3503502A2052• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
PRE SBE70-0428
aa-ac/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
350350A2A3352• • VANE - HPT 2ND STAGE, ASSEMBLY OF
POST SBE70-0428
PRE SBE72-0237
ad/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
350350B2A3832• • VANE - HPT 2ND STAGE, ASSEMBLY OF
POST SBE72-0237
PRE SBE72-0259
ae/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
350350C2A3402• • VANE
POST SBE72-0259
PRE SBE72-0368
af-ag/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
350350D2A3402• • VANE
POST SBE72-0266
ab-ak/041
V2533 AQ02, V2533 AQ03
350350E2A2052-001• • RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
ai-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350F2A3572• • VANE - HPT STAGE 2 ASSEMBLY OF
POST SBE72-0368
PRE SBE72-0522
ah-ai/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350G2A3402-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350H2A3352-001• • VANE - ASSY HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350I2A3572-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350J2A3832-001• • VANE - ASSY HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350K2A2052-002• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350L2A4272• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
PRE SBE72-0562
REF SBE72-0688
aj/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
350350M2A4182• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
3913912A0047• • • RING - SEGMENT CELLULAR
PRE SBE72-0522
aa-ai/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
391391A2A4076• • • RING - SEG CELLULAR
77445
POST SBE72-0522
aj-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
3943942A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
394394A2A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
4204202A2152• • VANE - HPT STAGE 2, ASSEMBLY OF
PRE SBE70-0428
aa-ad/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
420420A2A3452• • VANE - HPT STAGE 2, ASSEMBLY OF
POST SBE70-0428
PRE SBE72-0237
ad/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
420420B2A3842• • VANE - HPT 2ND STAGE, ASSEMBLY OF
POST SBE72-0237
PRE SBE72-0259
ae/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
420420C2A3302• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0259
PRE SBE72-0368
af-ag/031
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, v2530 AQ03
420420D2A3302• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0266
ab-ak/041
V2533 AQ02, V2533 AQ03
420420E2A2152-001• • RING - SEG, VANE CLUSTER
77445
POST SBE72-048
PRE SBE72-0489
*****/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420F2A3282• • VANE - HPT 2ND STAGE, BOROSCOPE
POST SBE72-0368
PRE SBE72-0522
ah-aj/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420G2A3452-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420H2A2152-001• • RING - SEG, VANE CLUSTER
77445
POST SBE72-0489
ai-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420I2A3282-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
*****/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420J2A3842-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420K2A2152-002• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420L2A4082• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
PRE SBE72-0562
REF SBE72-0688
aj/051
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03
420420M2A4282• • VANE - HPT, 2ND STAGE, ASSEMBLY OF
POST SBE72-0562
ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
420420N2A3302-001• • VANE - ASSY OF HPT 2
77445
POST SBE72-0522
aj-ak/081
V2527/V2527E SQ02, V2530 SQ02, V2533 SQ02, V2522/V2524/V2527M SQ02, V2527/V2527E SQ03, V2530 SQ03, V2533 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ04, V2530 SQ04, V2533 SQ04, V2522/V2524/V2527M SQ04, V2527/V2527E SQ05, V2530 SQ05, V2533 SQ05, V2522/V2524/V2527M SQ05
4504502A0047• • • RING - SEGMENT CELLULAR
PRE SBE72-0522
aa-ai/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
450450A2A4076• • • RING - SEG CELLULAR
77445
POST SBE72-0522
aj-ak/071
V2522/V2524/V2527M AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ02, V2527/V2527E AQ03, V2530 AQ02, V2530 AQ03, V2533 AQ02, V2533 AQ03, V2522/V2524/V2527M SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ02, V2527/V2527E SQ03, V2530 AS02, V2530 SQ03, V2533 SQ02, V2533 SQ03, V2522/V2524/V2527M SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ04, V2527/V2527E SQ05, V2530 SQ04, V2530 SQ05, V2533 SQ04, V2533 SQ05
4604602A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/011
V2522/V2524/V2527M AQ02, V2527/V2527E AQ02, V2530 AQ02, V2522/V2524/V2527M AQ03, V2527/V2527E AQ03, V2530 AQ03, V2522/V2524/V2527M SQ02, V2527/V2527E SQ02, V2530 SQ02, V2522/V2524/V2527M SQ03, V2527/V2527E SQ03, V2530 SQ03, V2522/V2524/V2527M SQ04, V2527/V2527E SQ04, V2530 SQ04, V2522/V2524/V2527M SQ05, V2527/V2527E SQ05, V2530 SQ05
460460A2A2282• • • RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
aa-ak/021
V2533 AQ02, V2533 AQ03, V2533 SQ02, V2533 SQ03, V2533 SQ04, V2533 SQ05
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

Figure: HPT Stage 2 Ring Segment And Vane Cluster

HPT Stage 2 Ring Segment And Vane Cluster

Change Type:

Incorporated SB 72-0688.

Manufacturer Code:0AM53
Enterprise Name:IAE INTERNATIONAL AERO ENGINES AG
BU Name:NULL
Building:SUITE 400
Street:628 HEBRON AVENUE
City:GLASTONBURY
State:CT
Zip Code:06033
Country:USA
Manufacturer Code:77445
Enterprise Name:PRATT AND WHITNEY
BU Name:PRATT & WHITNEY
Street:400 MAIN STREET
City:EAST HARTFORD
Country:USA
Phone Number:8605657700
Part Number:2A0047
Part Name:RING - SEGMENT CELLULAR
Manufacturer Code:0AM53
Part Number:2A0176
Part Name:GASKET
Manufacturer Code:0AM53
Part Number:2A1106-01
Part Name:RING SEGMENT - AIR SEALING, HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2052-001
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2052-002
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2052
Part Name:VANE - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2152-001
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2152-002
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2152
Part Name:VANE - HPT STAGE 2, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2272-001
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2272-002
Part Name:RING - RING SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2272-003
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2272-004
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2272-006
Part Name:RING - SEG & VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2272
Part Name:RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2277
Part Name:GASKET
Manufacturer Code:0AM53
Part Number:2A2282
Part Name:RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2334
Part Name:SEAL - HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A2335-01
Part Name:SEAL - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2336
Part Name:SEAL - HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A2345
Part Name:SEAL - HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A2372-001
Part Name:RING - SEG, VANE CLUSTER,ASYO
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2372-002
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2372-003
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2372-004
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2372-006
Part Name:RING - SEG&VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A2372
Part Name:RING - SEGMENT AND VANE CLUSTER, HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A2373
Part Name:GASKET OPTION
Manufacturer Code:0AM53
Part Number:2A3155
Part Name:GASKET
Manufacturer Code:0AM53
Part Number:2A3282-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3282
Part Name:VANE - HPT 2ND STAGE, BOROSCOPE
Manufacturer Code:0AM53
Part Number:2A3302-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3302
Part Name:VANE - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3352-001
Part Name:VANE - ASSY HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3352
Part Name:VANE - HPT 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3372-001
Part Name:RING - SEG, VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3372
Part Name:RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3402-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3402
Part Name:VANE
Manufacturer Code:0AM53
Part Number:2A3431-01
Part Name:RING SEGMENT - AIR SEALING, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A3452-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3452
Part Name:VANE - HPT STAGE 2, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3472-001
Part Name:RING SEGMENT, VANE CLUSTER - ASSEMBLY OF
Manufacturer Code:77445
Part Number:2A3472
Part Name:RING SEGMENT AND VANE CLUSTER - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3572-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3572
Part Name:VANE - HPT STAGE 2 ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3812
Part Name:RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3822
Part Name:RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3832-001
Part Name:VANE - ASSY HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3832
Part Name:VANE - HPT 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A3842-001
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A3842
Part Name:VANE - HPT 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4072
Part Name:RING - SEG. VANE CLUSTER
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A4076
Part Name:RING - SEG CELLULAR
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A4082
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A4127
Part Name:SEAL - HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A4128
Part Name:SEAL - HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A4136
Part Name:GASKET
Manufacturer Code:0AM53
Part Number:2A4145
Part Name:SEAL - FEATHER, HPT, 2ND STAGE
Manufacturer Code:0AM53
Part Number:2A4162
Part Name:SEGMENT - RING, 2ND STAGE VANE
Manufacturer Code:0AM53
Part Number:2A4163
Part Name:GASKET
Manufacturer Code:0AM53
Part Number:2A4182
Part Name:VANE - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4262
Part Name:SEGMENT RING - HPT, 2ND STAGE, VANE
Manufacturer Code:0AM53
Part Number:2A4272
Part Name:VANE - ASSY OF HPT 2
Manufacturer Code:77445
Unit Of Issue:EA
Part Number:2A4282
Part Name:VANE - HPT, 2ND STAGE, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4462
Part Name:RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A4562
Part Name:RING SEGMENT AND VANE CLUSTER - ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A5102
Part Name:RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A5202
Part Name:RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A5502
Part Name:RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A5602
Part Name:RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
Manufacturer Code:0AM53
Part Number:2A6102
Part Name:RING SEGMENT - VANE CLUSTER, ASSEMBLY OF
Manufacturer Code:77445
Part Number:ST1219-160
Part Name:RIVET - SOLID, UNIVERSAL HEAD, 0.156 X 0.438
Manufacturer Code:77445
