POWER PLANT-LEFT FAN COWL ACCESS PANELS

DMC:V2500-A1-71-13-14-02A-941A-D|Issue No:001.00|Issue Date:2014-05-01

Export Control

EAR Export Classification: Not subject to the EAR per 15 C.F.R. Chapter 1, Part 734.3(b)(3), except for the following Service Bulletins which are currently published as EAR Export Classification 9E991: SBE70-0992, SBE72-0483, SBE72-0580, SBE72-0588, SBE72-0640, SBE73-0209, SBE80-0024 and SBE80-0025.

Copyright

© IAE International Aero Engines AG (2001, 2014 - 2021) The information contained in this document is the property of © IAE International Aero Engines AG and may not be copied or used for any purpose other than that for which it is supplied without the express written authority of © IAE International Aero Engines AG. (This does not preclude use by engine and aircraft operators for normal instructional, maintenance or overhaul purposes.).

Applicability

All

Fig.
Item
Part No.DescriptionEffect/Model Applic.UPA
02
000B71131402POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN71-0015aa
000SBN0015-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN70-0134ab
000SBN0134-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN71-0037ac
000SBN0037-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN71-0096ad
000SBN0096-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN70-0313ae
000SBN0313-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN70-0621af
000SBN0621-01POWER PLANT-LEFT FAN COWL ACCESS PANELS, PRE SBN70-0272ag
000SBN0272-01POWER PLANT-LEFT FAN COWL ACCESS PANELSah
-002002740-4001-571COWL - LEFT FAN
51563
PRE SBN71-0015
aa-abREF
-002002A740-4001-575COWL - LEFT FAN
51563
POST SBN71-0015
PRE SBN70-0134
aa-acREF
-002002B740-4001-579COWL - LEFT FAN
51563
POST SBN70-0134
PRE SBN71-0037
aa-adREF
-002002C740-4001-583COWL - LEFT FAN
51563
POST SBN71-0037
PRE SBN71-0096
aa-adREF
-002002D740-4001-589COWL - LEFT FAN
51563
POST SBN71-0096
PRE SBN70-0313
ae-ahREF
-002002E740-4001-601COWL - LEFT FAN
51563
POST SBN70-0313
ae-ahREF
005005740-4044-503• DOOR - ASSY CHIP DETECTOR
51563
PRE SBN70-0621
aa-ah1
005005A745-4044-501• DOOR - ASSY,
51563
POST SBN70-0621
aa-ah1
010010MS20500-1032• NUT
96906
aa-ah3
020020AN960C416L• WASHER
81352
aa-ah3
030030NAS8703U3• BOLT
80205
aa-ah3
040040740-4057-501• • HINGE
51563
POST SBN70-0272
ah1
045045SP158-5-5• • RIVET
K7766
POST SBN70-0272
ah2
047047SP58-5-8• • RIVET
K7766
POST SBN70-0272
ah2
060060H5100-188-250• • LATCH
83014
aa-ah2
070070MS24693C29• • SCREW
96906
aa-ah4
080080MS21043-06• • NUT
96906
aa-ah4
090090AN960C6• • WASHER
81352
aa-ah4
- ITEM NOT ILLUSTRATED, ***** EFFECTIVITY NOT AVAILABLE

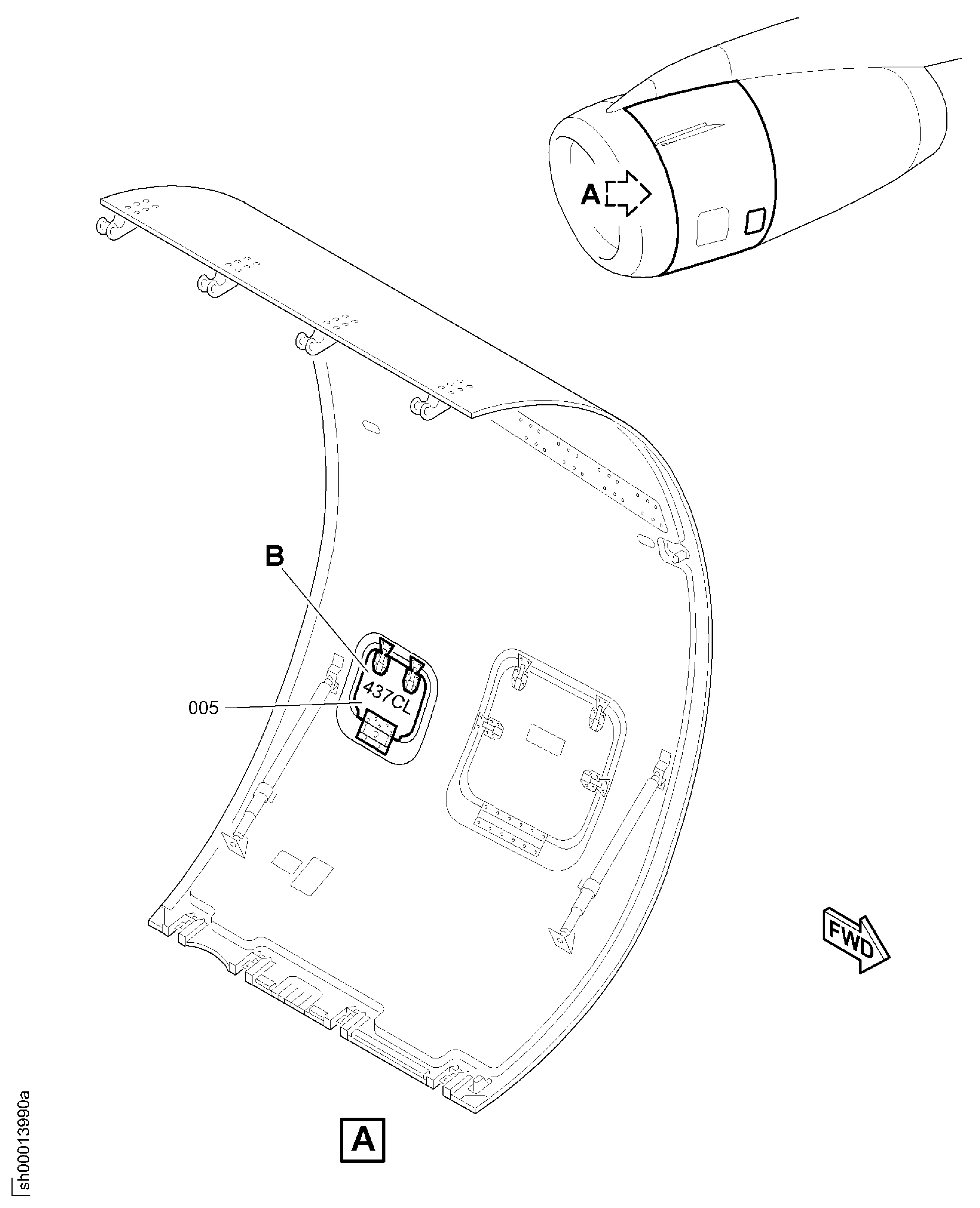

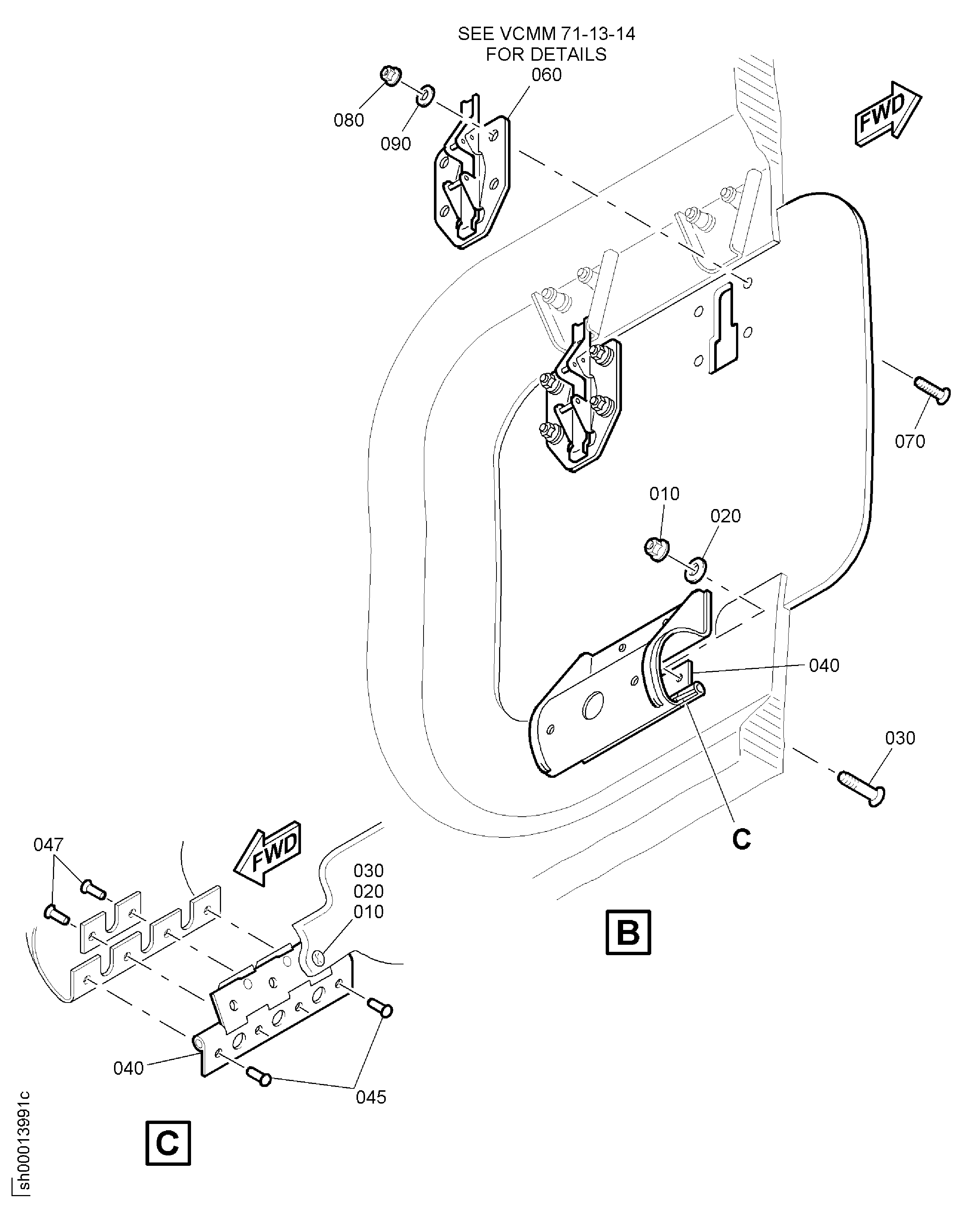

Figure: POWER PLANT-LEFT FAN COWL ACCESS PANELS

PANELS FAN COWL ACCESS LEFT

PANELS FAN COWL ACCESS LEFT

Manufacturer Code:51563
Enterprise Name:ROHR INC, A COLLINS AEROSPACE COMPANY
BU Name:ROHR INC, A COLLINS AEROSPACE COMPANY
Street:850 LAGOON DRIVE
City:CHULA VISTA
State:CA
Zip Code:91910-2098
Country:USA
Phone Number:1-619-691-2089
Fax Number:1-619-691-6195
Manufacturer Code:80205
Enterprise Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
BU Name:NATIONAL AEROSPACE STANDARDS COMMITTEE AEROSPACE INDUSTRIES ASSO OF AMERICAN, INC
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:83014
Enterprise Name:HARTWELL CORP
BU Name:HARTWELL CORP
Street:900 SOUTH RICHFIELD ROAD
City:PLACENTA
State:CALIFORNIA
Zip Code:92670-6788
Country:USA
Manufacturer Code:96906
Enterprise Name:MILITARY STANDARDS MANUAL 4120 3-M
BU Name:MILITARY STANDARDS MANUAL 4120 3-M
Street:NONE
City:NONE
Country:USA
Phone Number:NONE
Manufacturer Code:K7766
Enterprise Name:K7766
BU Name:British Standards Institution
Street:2 Park Street
City:London
Zip Code:AW1A 2BS
Country:England
Manufacturer Code:U1653
Enterprise Name:Society Of British Aerospace Companies, LTD.
Part Number:740-4001-571
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4001-575
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4001-579
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4001-583
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4001-589
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4001-601
Part Name:COWL - LEFT FAN
Manufacturer Code:51563
Part Number:740-4044-503
Part Name:DOOR - ASSEMBLY CHIP DETECTOR
Manufacturer Code:51563
Part Number:740-4057-501
Part Name:HINGE
Manufacturer Code:51563
Part Number:745-4044-501
Part Name:DOOR - OIL FILLER ACCESS, ASSEMBLY OF
Manufacturer Code:51563
Link not Found
Link not Found
Part Number:AS8623J
Part Name:NUT
Manufacturer Code:U1653
Optional Parts
Part NumberPart NameManufacturer
MS21043-06NUT96906
Part Number:H5100-188-250
Part Name:LATCH
Manufacturer Code:83014
Part Number:MS20500-1032
Part Name:NUT
Manufacturer Code:96906
Part Number:MS21043-06
Part Name:NUT
Manufacturer Code:96906
Optional Parts
Part NumberPart NameManufacturer
AS8623JNUTU1653
Part Number:MS24693C29
Part Name:SCREW
Manufacturer Code:96906
Part Number:NAS8703U3
Part Name:BOLT
Manufacturer Code:80205
Part Number:SP158-5-5
Part Name:RIVET
Manufacturer Code:K7766
Part Number:SP58-5-8
Part Name:RIVET
Manufacturer Code:K7766
